铰接式楔形锁紧支撑连接构件

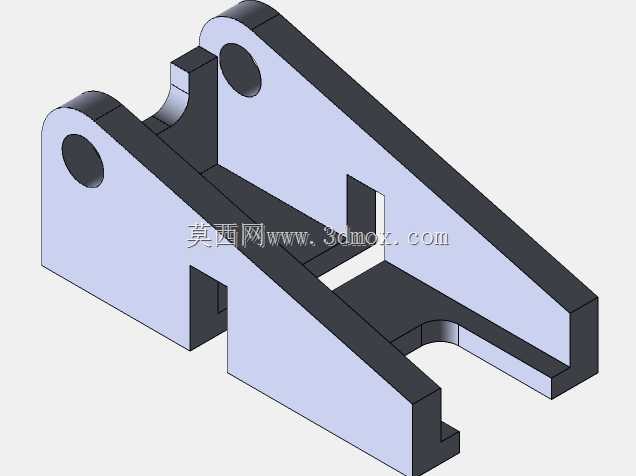

　　这类带双铰接孔的楔形支撑构件，常出现在轻工输送线的挡料定位机构、小型工装夹具的快速锁紧单元、非标自动化设备的行程限位摆臂结构中，作为力传递与位置锁定的核心承载件使用。构件主体采用一体化楔形斜臂结构，两侧对称设置同轴铰接通孔，用于穿装铰接销轴实现与固定基座的转动连接，构件中部开设通槽结构，既可以减轻整体自重，又能为配套的锁舌、驱动拨杆提供运动避让空间，前端的开口卡槽用于卡合配套的定位销或挡块，实现到位后的刚性锁止。从结构设计逻辑来看，整体采用等厚板材类实体构型，所有棱边均做了工艺倒角处理，避免装配过程中锐边划伤操作人员，同时减少应力集中风险，提升构件长期受交变载荷作用下的结构强度。两个铰接孔的同轴度公差控制在0.02mm以内，

　　保证销轴穿装后转动顺畅无卡滞，孔壁与销轴的配合间隙根据使用场景调整，重载工况下选用H7/p6过盈配合，轻载快速拆装场景选用H8/f7间隙配合。楔形斜臂的倾斜角度经过受力校核，在锁止状态下能够形成自锁效应，即使外部驱动件失力，构件也不会自行松脱，保障设备运行过程中的位置可靠性。安装边界方面，构件的整体厚度适配常规10-16mm厚度的安装侧板，铰接孔中心距基座安装面的高度需要与配套摆臂的回转半径匹配，前端卡槽的开口宽度适配直径8-12mm的定位圆柱销，安装时需要保证构件转动平面与驱动机构的运动平面共面，避免出现侧向附加力矩导致铰接孔偏磨。在实际应用场景中，这类构件也常被改造用于小型仓储设备的货叉定位锁、电动代步车的驻车棘爪、

　　印刷设备的纸张到位压合摆臂，不同应用场景下仅需要调整铰接孔的孔径、楔形臂的长度以及前端卡槽的尺寸，即可适配不同的载荷与行程需求。建模过程中需要重点关注两侧铰接孔的同轴度约束、楔形斜面的角度公差、通槽与卡槽的位置度要求，所有非配合面的粗糙度控制在Ra6.3即可满足使用要求，配合面粗糙度需要达到Ra1.6，保证运动过程中的耐磨性。构件的材质通常选用45号钢调质处理，表面做发黑防锈处理，在有耐腐蚀要求的场景下也可以选用304不锈钢加工，不需要额外做表面处理。结构上没有复杂的曲面特征，常规的数控铣削设备即可完成加工，加工工序依次为下料、铣外形、钻孔、铣槽、倒角、热处理、表面处理，加工过程中需要先做两个铰接孔的定位，再以此为基准加工其余特征，

　　保证各尺寸的位置精度。在装配环节，铰接销轴需要加装轴用挡圈防止轴向窜动，铰接位置可以根据使用频率添加润滑脂降低磨损，延长构件的使用寿命。这类构件虽然结构简单，但在整套机构中承担着位置锁定与力传递的关键作用，设计时需要充分核算锁止状态下的剪切力与弯曲应力，保证构件的强度储备达到2.5倍以上，避免受冲击载荷时出现断裂失效。
