摩托车管式焊接车架三维结构设计

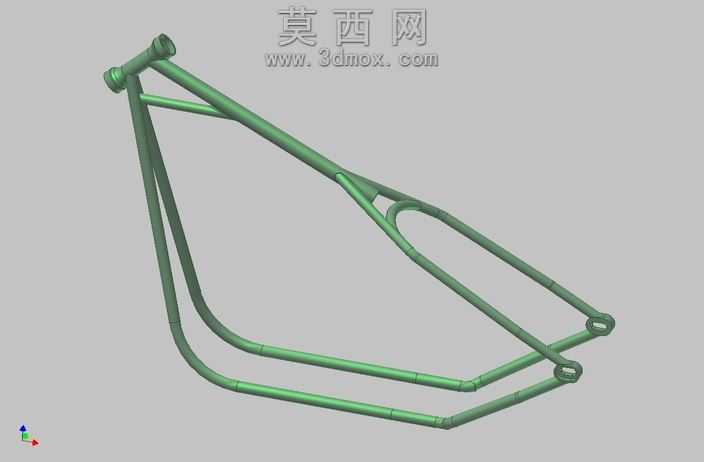

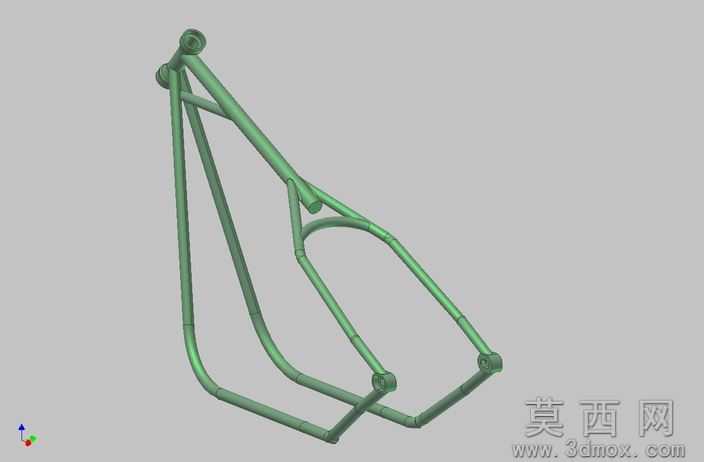

本作品为摩托车管式焊接车架的三维结构设计，建模过程中以摩托车实际承载需求为核心依据，采用参数化建模方式完成整体结构搭建。建模阶段首先确定车架的核心安装基准，分别对应车头转向立管、发动机安装位、后摇臂连接轴、座椅安装点、后减震固定座等关键位置的空间坐标，确保各安装位的相对位置符合摩托车整车的人机工程与装配要求。整体车架主体采用圆管型材构建，通过多段管材的空间弯折、拼接形成桁架式承载结构，建模时对每一段管材的弯折半径、管径参数、管壁厚度都做了精准设定，管材衔接处的焊接贴合面做了贴合处理，还原真实焊接车架的拼接形态，避免出现结构干涉或衔接错位的问题。车头转向立管作为整车转向的核心基准，建模时保证其轴线角度符合摩托车前倾角的设计要求，立管与周边支撑管材的衔接处做了加强筋结构的模拟，强化该位置的抗冲击性能。车架中部的环抱式结构为发动机预留了充足的安装空间，管材排布避开了发动机的散热区域与运动部件，同时设置了多处安装凸台，用于固定发动机吊耳、车身覆盖件支架、线路固定卡扣等附属部件。后段的双管平行延伸结构用于连接后摇臂与后减震器，管材末端的连接轴孔做了同轴度校准，保证后摇臂安装后转动顺畅无卡滞。材质设定上，主体车架赋予金属钢材材质，调整材质的粗糙度与金属度参数，还原钢制管材经过表面处理后的哑光金属质感，焊接位置做了细微的材质差异处理，模拟真实焊接后的焊道纹理效果。渲染阶段采用均匀的环境光照，清晰展现车架的空间结构与管材走向，通过半透明辅助参考线标注各关键安装位的位置，方便使用者清晰理解车架的装配逻辑。整个车架的结构设计充分考虑了摩托车行驶过程中的受力分布，管材的排布路径沿受力方向延伸，在保证整体结构强度的同时尽可能降低车架自重，兼顾刚性与轻量化的设计需求，可用于摩托车结构教学、改装设计参考、整车装配验证等场景。
