汽车涡轮增压器精密结构三维设计

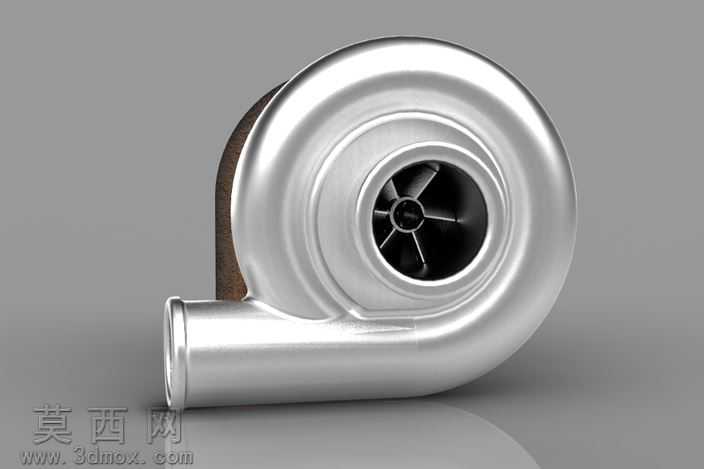

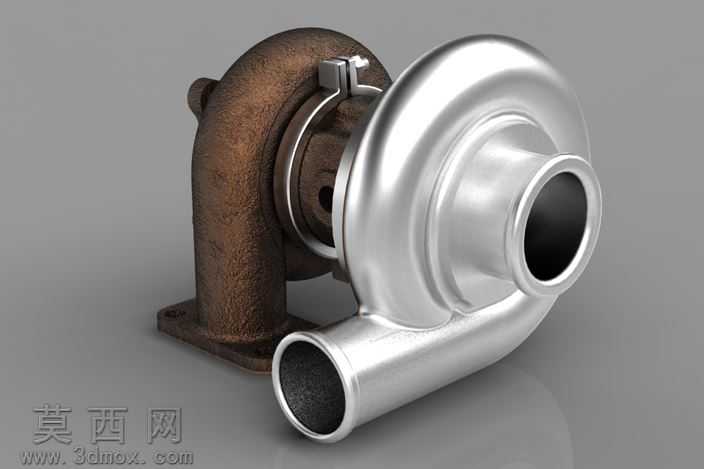

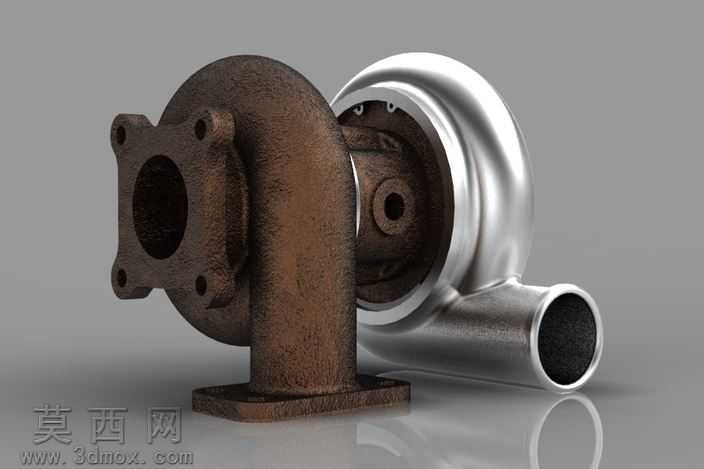

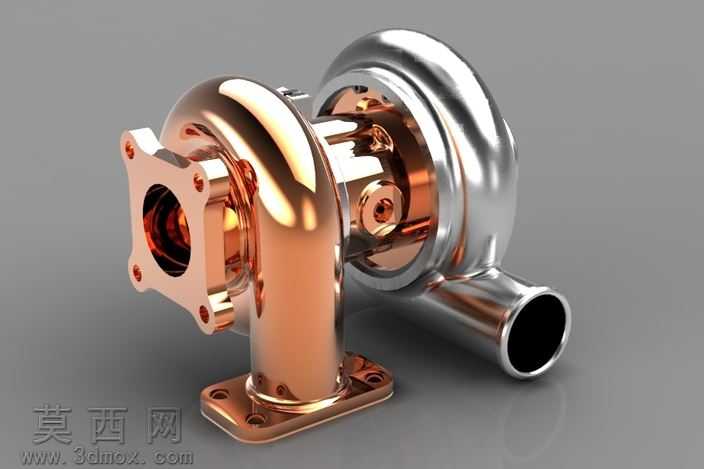

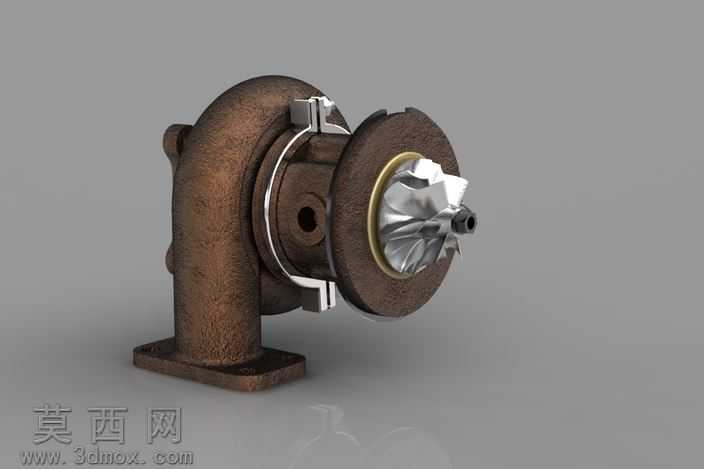

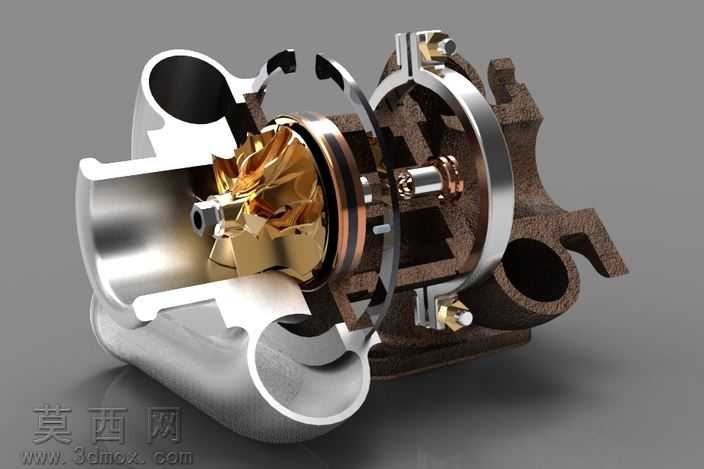

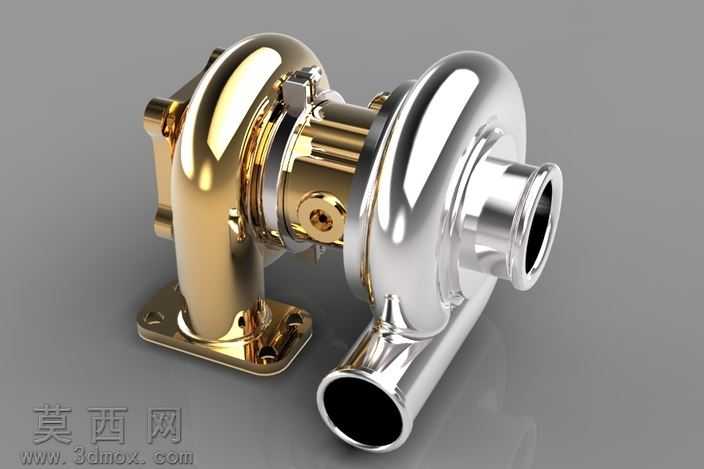

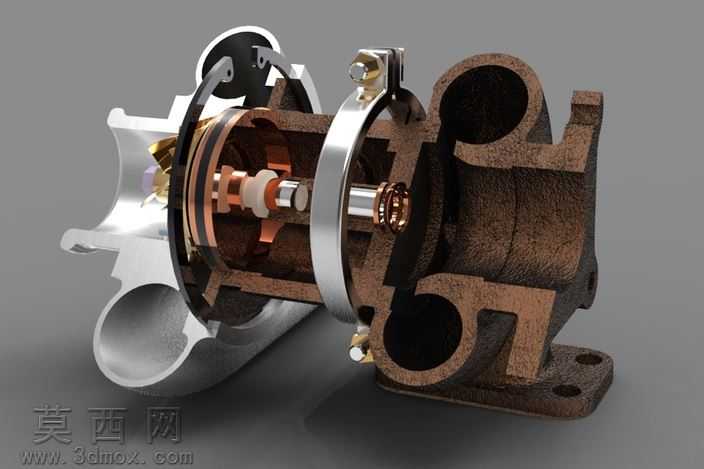

本涡轮增压器三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循车用涡轮增压器的实际工程设计逻辑，完整还原了涡轮增压器的核心结构与装配关系。模型构建阶段，设计师首先梳理了涡轮增压器的工作原理与结构组成，将整体拆分为压气机壳体、涡轮壳体、中间体、浮动轴承、密封组件、连接法兰、安装底座等多个独立子部件，对每个部件的特征进行分步建模：针对压气机端的铜质壳体，采用曲面放样与抽壳特征结合的方式，精准还原了蜗壳的流道曲面曲率，保证流道内壁的顺滑过渡，符合空气动力学设计要求；针对涡轮端的金属壳体，通过旋转凸台、阵列孔位等特征完成法兰连接结构的建模，每个螺栓孔的位置、孔径都严格对应通用安装标准；中间体部分则还原了轴承安装位、润滑油道的细节结构，保证各部件装配时的干涉检查全部通过，装配关系完全符合实际产品的组装逻辑。材质与渲染阶段，模型为不同部件匹配了对应的物理材质：压气机壳体采用抛光铜合金材质，调整了金属反射率与粗糙度参数，还原铜质金属温润的金属光泽与表面反光效果；涡轮壳体采用抛光铸钢材质，设置了更高的反射强度与细微的表面肌理，呈现亮银色金属的冷硬质感；连接法兰与安装底座则匹配了对应的金属材质，渲染时采用三点布光方案，通过主光勾勒部件轮廓，辅光照亮暗部细节，补光消除结构死角的阴影，最终呈现出的渲染图清晰展现了增压器的结构层次与材质质感，金属部件的反光、曲面的光影过渡都自然真实。设计思路上，该模型以车用动力系统的增压配件为原型，在还原经典涡轮增压器结构的基础上，优化了部分安装结构的细节，让模型既可以作为教学演示的直观教具，帮助学习者理解涡轮增压器的工作结构与装配关系，也可以作为动力系统设计的参考模型，为相关零部件的设计优化提供三维参照，模型的结构拆分清晰，各部件可单独导出用于工程分析或结构拆解演示。
