电解液加注作业工作站结构设计

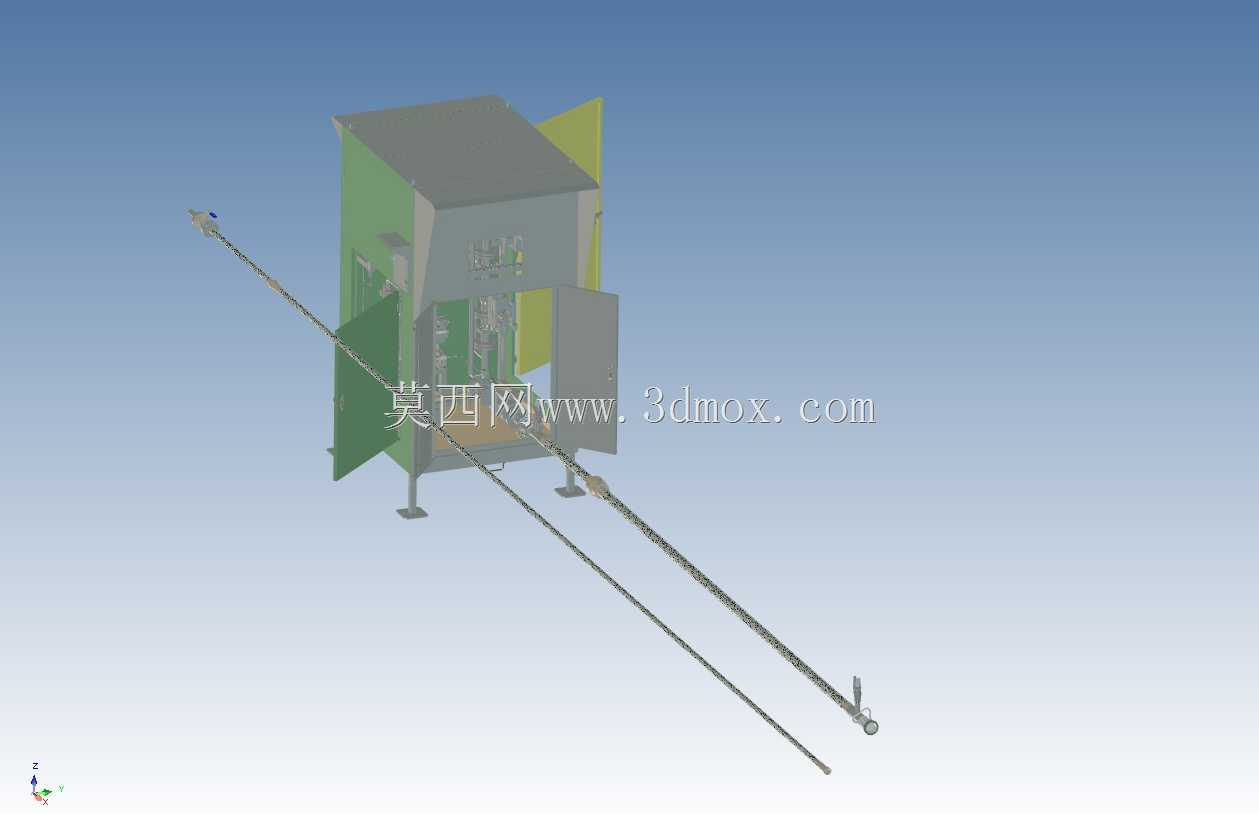

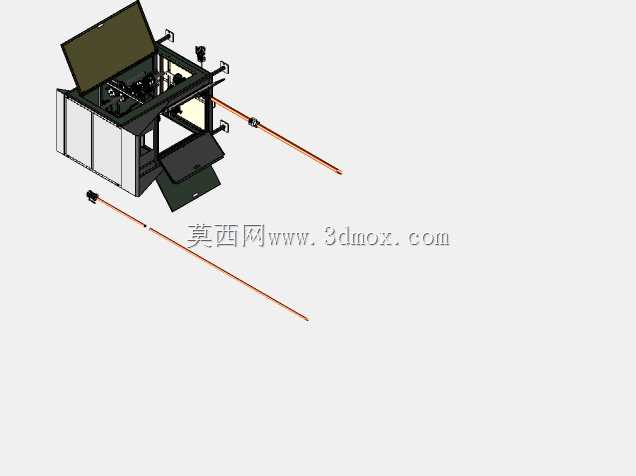

　　这套三维结构对应的是电解液加注作业的专用工位设备，主要面向电池生产、电化学加工等需要精准定量加注电解液的生产场景，在小批量试制、实验室电解液配比加注、中小型电池模组产线的补加工位中应用较多。从整体结构来看，设备采用立式柜体加外伸作业臂的布局，柜体部分作为核心承载与防护结构，内部预留了电解液存储容器、计量泵组、管路控制阀组的安装空间，柜体门板采用可开合设计，方便日常对内部管路、泵体进行维护与耗材更换，柜体底部设置可调支撑脚，可适配车间地面不平整的安装场景，保证设备放置的水平度，避免计量组件因倾斜出现加注精度偏差。外伸的双平行长导轨臂是作业执行端的承载结构，臂体采用轻量化型材拼接设计，在保证结构刚性的前提下尽可能降低自重，

　　减少臂体伸出后的下挠变形量，臂端预留加注枪头的安装接口，可沿导轨方向实现长距离的位置调整，适配不同尺寸的待加注工件摆放位置，无需频繁挪动工件即可完成加注作业，降低操作人员的搬运劳动强度。设计过程中优先考虑了电解液作业的防护需求，柜体内部与管路接触的区域预留了防腐衬层的安装空间，所有管路走线均沿柜体内部与臂体内部的走线槽布置，避免管路外露被磕碰损坏，同时也防止电解液滴漏造成管路腐蚀加速。设备的安装边界需要考虑臂体完全伸出后的作业覆盖范围，柜体本身的占地宽度约0.8米，深度约0.7米，高度约1.6米，臂体完全伸出后总长度可达2.8米，安装时需要在臂体活动范围内预留足够的操作空间，避免与周边其他工位设备产生干涉。功能层面，

　　这套工作站可集成定量计量、液位检测、废液收集等模块，柜体侧面预留了操作按钮与状态指示灯的安装位，操作人员可在柜体侧方完成加注参数设置、作业启停操作，无需靠近加注端，降低电解液飞溅带来的职业伤害风险。结构设计时对臂体的受力做了针对性优化，在臂体与柜体连接的位置设置了加强筋板，抵消臂体伸出后产生的弯矩，避免长期使用后连接位置出现变形开裂，导轨选用耐磨型滑动副，保证加注枪头移动时的顺畅度，不会出现卡滞、窜动的情况，确保加注位置的准确性。柜体底部还预留了废液收集盘的安装空间，加注过程中滴落的电解液可通过收集盘统一导流至废液存储容器，避免污染车间地面，也方便后续的危废集中处理。整体结构没有冗余的设计，

　　所有部件都围绕电解液加注作业的实际需求配置，既满足小空间内的安装使用需求，也覆盖了常规电解液加注作业的全流程功能要求，结构拆分合理，各个部件的加工工艺性较好，柜体采用标准钣金折弯焊接即可成型，臂体采用标准型材切割拼接，加工成本可控，适合中小型生产场景的工位定制搭建。
