三工位弹性触点接线端子结构

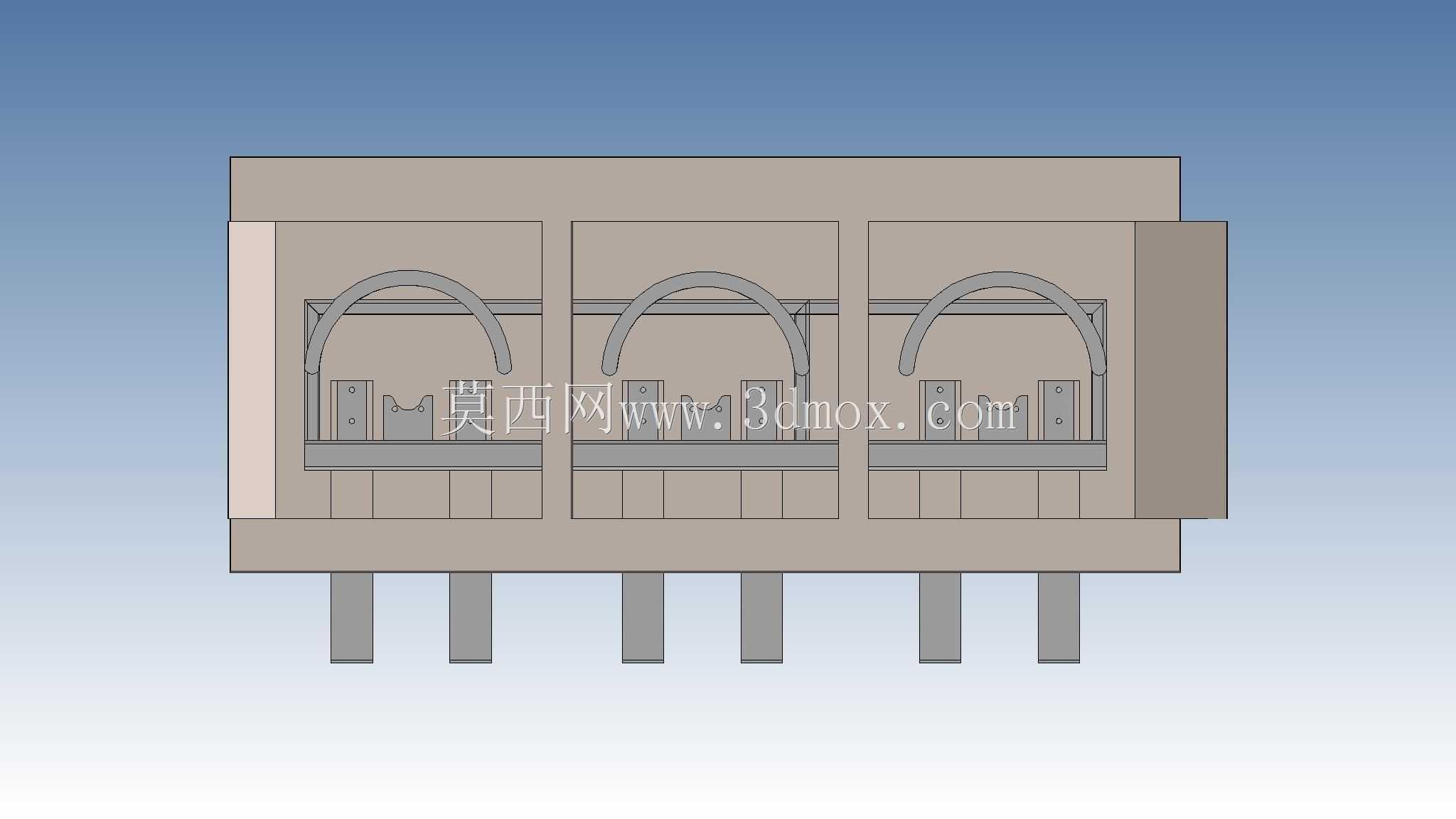

　　这套三工位并排式接线端子结构，主要面向通讯设备内部低压信号回路、小功率控制回路的快速接线场景，常见于工业通讯网关、分布式IO模块、楼宇控制箱、小型信号采集终端内部，用来完成多股细导线与PCB电路板之间的可拆式导电连接。端子采用三路独立腔室并排布局，每个腔室配置一套弧形弹性压线弹片，弹片下方设置对应导线夹持位，底部伸出六根直插式焊接引脚，每两路引脚对应一个接线工位，既承担导电通路作用，也作为端子本体与PCB板之间的机械固定支撑。

　　从实际装配逻辑来看，端子本体以绝缘基座为承载主体，基座内部通过隔板将三个接线腔完全分隔，避免相邻工位导线误入、金属裸露部分搭接造成短路。腔室正面预留导线插入开口，操作人员可将剥除端部绝缘层的单股或多股软导线直接推入腔室，弧形弹片在导线插入过程中被向上顶起，依靠自身弹性回压将导线紧压在下方导电基座接触面上；导线拔出时可通过工具或按压结构释放弹片压力，完成拆线操作，无需螺丝紧固，适合通讯柜内批量接线、后期运维频繁改线的工况。

　　结构设计上，弹性压线弹片采用弧形拱起造型，这种形态一方面可以在有限的腔室高度内获得更长的弹性形变行程，适配0.2到1.5平方毫米范围内不同线径的导线，另一方面弹片弧形过渡区域无尖锐应力集中拐点，反复插拔数百次后仍能保持稳定的接触压力，避免长期使用后弹片疲劳松弛导致接触电阻升高。每个腔室内的导电基座与底部引脚为一体化导通路径，电流从插入的导线经弹片压紧接触面传导至基座，再直接通过引脚流入PCB走线，整条通路无额外拼接触点，降低接触损耗。底部引脚采用等间距直插排布，引脚间距匹配常规PCB通孔设计规范，插装时可一次性穿过电路板对应焊孔，过波峰焊即可完成全部引脚的焊接固定，引脚伸出基座底面的长度兼顾焊接透锡需求与板后安全绝缘距离，不会出现引脚过长触碰柜内金属底板的风险。

　　外形尺寸方面，三路腔室沿长度方向依次排列，整体宽度由三个接线工位的最小安全绝缘间距累加确定，相邻腔室之间的绝缘隔板厚度满足低压信号回路的爬电距离要求，即使在通讯柜内存在凝露、粉尘堆积的工况下，也能保证相邻回路之间的绝缘可靠性。基座高度方向整合了弹片形变空间、导线插入行程与引脚嵌装位置，整体高度控制在低矮元件范畴，适配通讯设备内部紧凑的堆叠安装空间，不会与上方外壳、相邻插接件产生干涉。基座两侧设置定位挡边，贴板安装时挡边底面与PCB表面贴合，限制端子本体焊接后的晃动量，避免插拔导线时端子受力翘起导致焊盘脱落。

　　在选型适配阶段，结构工程师可直接参照该模型的腔室间距、引脚位置、导线插入口高度完成PCB Layout开孔与布局，提前核对端子上方预留的导线折弯空间、按压操作空间，避免设备外壳装配后遮挡接线口。弹片的压紧行程设计同时兼顾硬导线与冷压端头软导线的夹持需求，针对通讯场景中常见的屏蔽信号导线，也可将屏蔽层处理后接入指定工位实现接地连通。基座绝缘材料的选型围绕耐温、阻燃、绝缘强度展开，建模时已预留材料壁厚均匀性，注塑成型时各部位壁厚差控制在合理范围，避免成型后出现缩痕、变形，保证三个腔室的尺寸一致性，批量生产时弹片自动装配工位可顺利将弹性件卡入腔室定位槽，不会出现卡滞、弹片装反的问题。整套结构没有多余冗余零件，三个工位独立工作，单路接线故障不会影响其余两路信号传输，完全适配通讯终端多点位信号接入的使用需求。
