立式承压储液过滤处理罐体结构

　　这套立式罐体结构主要面向中小型流体处理工位的储液、前置过滤作业场景，常见于机加工车间切削液循环回路、小型化工配料工段的暂存单元、商用净水预处理单元这类需要承压存贮同时带介质输出控制的工况。从结构布局来看，罐体采用立式圆柱主体搭配椭圆上封头的经典承压构型，底部设置整圈安装支脚与落地安装底板，安装时可直接通过地脚螺栓固定在硬化混凝土地面或者型钢焊接的设备机架上，不需要额外搭建高位支撑平台，整体安装边界的占地投影为矩形，预留的侧边管路操作空间仅需满足阀门手轮的转动行程即可，适配多数紧凑型车间的设备排布需求。

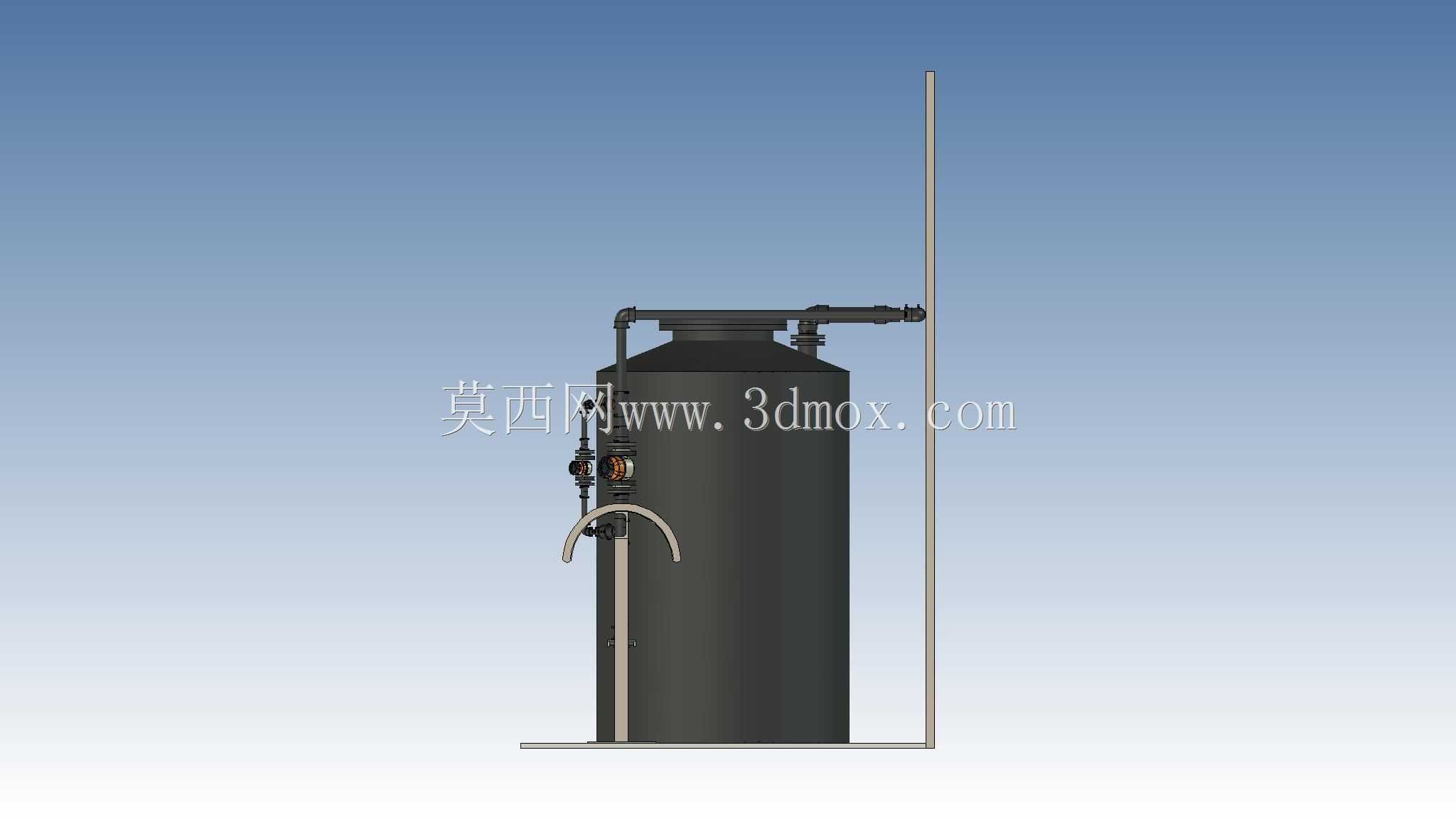

　　罐体侧面的管路布局做了分层设计，下部靠近底板位置设置了带弯管出液嘴的输出管路，配套的截止阀手轮朝向操作侧，操作人员站在地面即可完成开度调节，不需要登高作业；上部封头位置设置了输入管路与排气支路，输入管路采用侧进式布局，避免进液直接冲击罐底沉积的杂质，减少介质扰动带来的过滤负担，排气支路延伸至罐体最高位，可在加注介质时顺畅排出罐内空气，避免气阻影响管路输送效率。罐体侧边还设置了长杆式液位指示结构，不需要在罐壁开孔安装玻璃管液位计，通过外置的联动杆即可直观判断罐内液位高度，减少了罐体开孔带来的泄漏风险点，同时降低了后期维护的密封件更换频次。

　　设计过程中优先考虑了承压工况下的结构强度，罐体筒壁与封头的连接采用全焊透角接结构，所有管路接口都做了补强圈处理，避免接口位置的应力集中导致长期使用后出现焊缝开裂问题。底部的支脚与罐体连接处设置了三角形加强筋，可承受满液状态下的整体载荷，即使在车间地面存在轻微不平整的情况下，也不会出现支脚变形、罐体倾斜的问题。罐体顶部的人孔结构采用快开式压盖设计，不需要拆卸大量螺栓即可打开进行内部滤料更换、罐壁清洗作业，日常维护的操作效率比传统螺栓紧固人孔提升六成以上。

　　从功能适配性来看，这套结构可根据实际输送介质的特性更换内壁防腐涂层，输送水性介质时可采用环氧类防腐涂层，输送弱腐蚀性化工介质时可衬塑处理，不需要改动整体结构尺寸即可适配不同的工艺需求。管路接口全部采用标准法兰连接，可直接对接现场现有管路的通径规格，不需要额外制作转换接头，减少现场安装的配管工作量。罐体侧面预留的仪表安装接口可按需加装压力变送器、温度传感器，接入车间的设备监控系统，实现液位、压力参数的远程采集，适配数字化车间的运维管理需求。

　　实际投产使用时，这套罐体可作为独立的储液过滤单元使用，也可多台并联组成大流量处理机组，单台的处理能力可覆盖多数中小型工段的介质循环需求，整体结构没有复杂的异形曲面，加工时可采用常规卷板、焊接工艺完成制作，不需要专用的成型模具，制造成本可控，后期运维的备件也都是通用工业配件，不需要定制特殊规格的密封件、阀门，大幅降低了全生命周期的使用成本。建模过程中所有配合面都预留了合理的安装间隙，管路的折弯半径都符合流体输送的阻力设计要求，避免出现直角折弯导致的介质流阻过大、杂质沉积堵管的问题，所有焊缝位置都做了圆滑过渡处理，减少应力集中点的同时，也避免了罐内出现清洁死角，方便定期冲洗维护。
