硫酸卸料工位作业装置结构设计

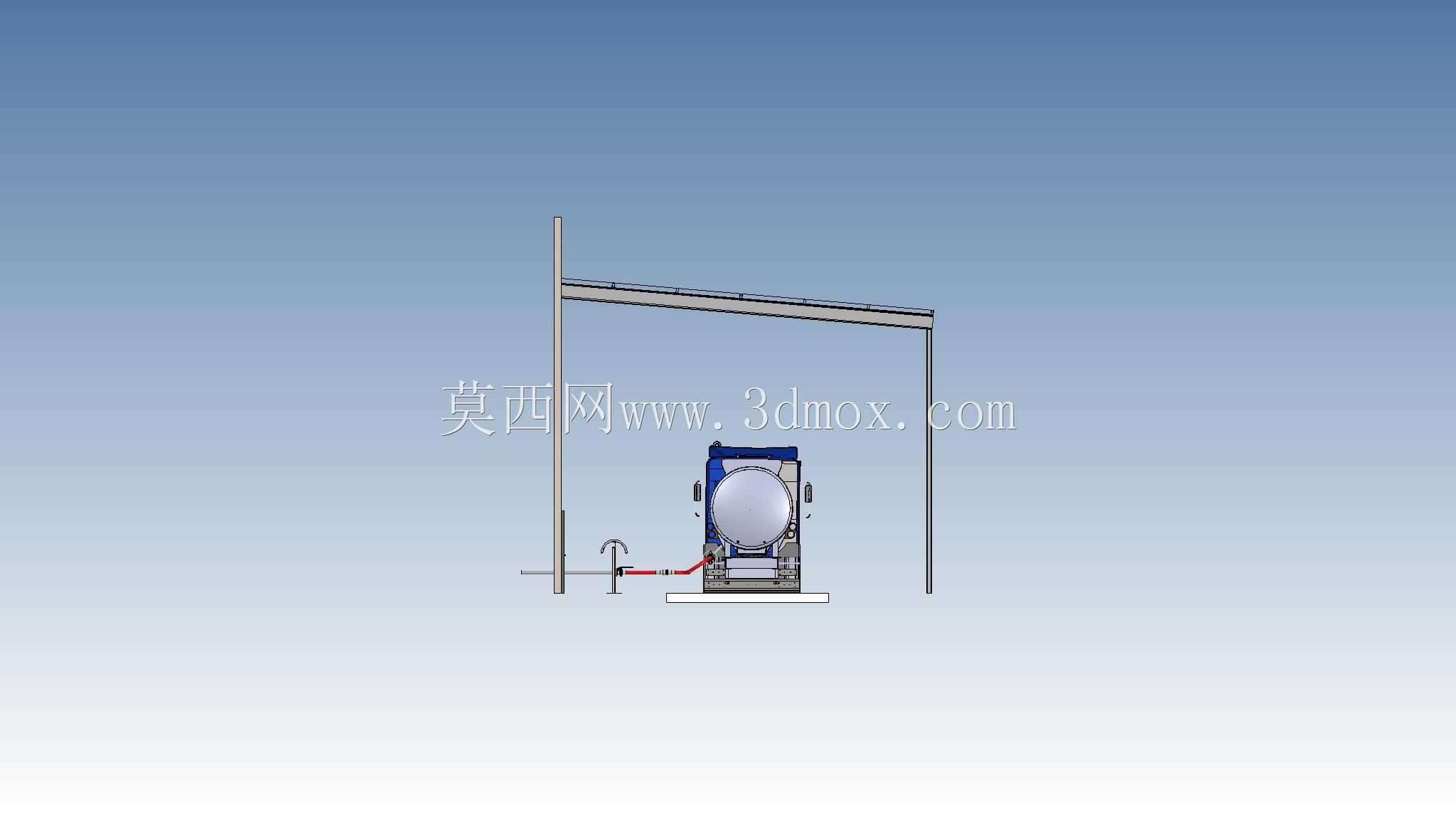

　　这套装置针对化工园区内散装硫酸槽车的定点卸料作业场景设计，核心解决强酸介质装卸过程中的对接精度、操作安全、管路支撑稳定性问题。从现场布置逻辑来看，装置采用单侧悬臂支架结构，支架立柱固定在卸料工位的硬化地面基础上，悬臂延伸至槽车停靠区域的正上方，预留的横向跨度刚好覆盖常规化工槽车的顶部操作口范围，不会出现槽车停靠后对接位置偏移的问题。立柱底部设计有预埋安装板，通过膨胀螺栓与混凝土地面固定，安装时需要保证立柱的垂直度偏差不超过千分之二，避免悬臂长期受管路载荷出现倾斜变形。悬臂上预留了管路固定卡扣的安装槽位，可根据不同槽车的接口高度调整输送管路的悬挂高度，适配不同容积槽车的卸料口位置差。槽车停靠定位区域设置有地面限位挡块，

　　挡块位置经过反复校核，保证槽车停稳后，罐体顶部的卸料接口刚好处于悬臂下方的作业范围内，操作人员无需在罐体顶部大范围移动即可完成管路对接，降低高处作业的坠落风险。输送管路从侧边的工艺管廊引出，沿支架立柱排布至悬臂端，末端设置有带快速接头的耐酸软管，软管长度预留了1.2米的操作余量，既可以抵消槽车停靠时的微小位置偏差，也不会因为软管过长出现垂度过大、残留介质滴漏的问题。管路靠近对接端的位置设置有手动截止阀与视镜，操作人员在对接完成后可以先小开度开启阀门，观察视镜内的介质流动状态确认无泄漏后再全开阀门，避免突然大流量输送产生的水锤冲击管路密封结构。支架的悬臂与立柱连接位置采用加强筋板焊接结构，筋板厚度根据管路满载后的总载荷计算确定，

　　可承受输送管路满液状态下的垂直载荷，同时抵消介质流动时产生的小幅振动，避免长期运行后焊缝出现疲劳开裂。考虑到硫酸介质的强腐蚀性，所有与介质接触的金属部件均采用衬聚四氟乙烯材质，支架结构件表面做三层耐酸防腐涂层处理，安装时所有连接螺栓都加装防腐护套，避免酸雾侵蚀导致螺栓锈蚀无法拆卸。装置的操作平台区域做了防滑耐酸处理，地面设置有环形导流槽，导流槽连接厂区的废酸收集管网，一旦出现管路滴漏或者接口泄漏，泄漏的硫酸会顺着导流槽流入收集系统，不会在地面漫流造成腐蚀或者人员灼伤风险。从设计细节来看，悬臂的高度设置充分考虑了槽车顶部操作平台的安全距离，悬臂底部距离槽车顶部操作面的净空高度保持在2.2米以上，

　　操作人员在顶部作业时不会出现头部磕碰的问题。软管末端的快速接头采用自密封结构，当对接完成后接头内部的密封件会自动压紧，断开时会自动封闭管路端口，避免拆卸过程中管路内残留的硫酸滴落。整个装置的布局没有多余的结构件，所有部件的安装位置都经过操作动线校核，操作人员从地面登上槽车顶部、拿取软管、对接接口、开启阀门的整个作业流程没有障碍物遮挡，操作路径最短，减少作业过程中接触强酸介质的风险。在安装边界方面，整个工位装置的横向占地宽度控制在3.5米以内，纵向长度不超过6米，不会占用厂区内过多的消防通道空间，支架立柱距离槽车停靠边缘的距离保持在0.8米，既不会影响槽车的正常停靠进出，也方便日常对支架结构和管路进行巡检维护。管路沿立柱排布时每隔0.6米设置一个管卡固定，避免管路在介质流动时出现晃动，管卡与管路之间加装耐酸橡胶垫，既可以缓冲振动，也避免管卡与管路直接接触产生电化学腐蚀。针对冬季低温环境下介质粘度升高的问题，支架上还预留了伴热带的敷设位置，可在管路外壁加装电伴热装置，保证低温环境下硫酸的流动性稳定，不会出现管路堵塞影响卸料效率的问题。整个结构的受力计算经过反复验证，悬臂的最大挠度控制在悬臂长度的千分之一以内，即使在满载加风载的极端工况下，也不会出现管路对接位置偏移过大的问题，保证长期使用的结构可靠性。
