通讯线缆弧形卡扣式固定支架结构

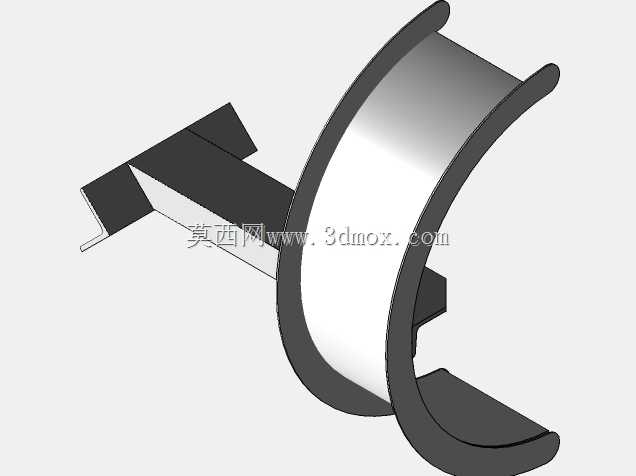

　　日常通讯布线作业里，这类弧形卡扣式固定件的使用场景覆盖度极高，不管是户外基站的馈线排布、弱电井内的通讯线缆整理，还是机柜内部的走线固定，都能看到这类结构的身影。很多刚入行的结构设计人员容易把这类固定件做的过于厚重，觉得强度够就可以，实际在现场施工的时候，过重的固定件不仅会增加布线整体的负重，还会给高空作业的安装人员带来额外的操作负担，这款结构在设计的时候就优先平衡了强度与自重的关系，弧形抱合部分采用了等厚薄壁结构，边缘做了卷边强化处理，不需要额外增加加强筋就能满足常规通讯线缆的固定承重需求，同时卷边结构还能避免锋利的板材边缘划伤线缆外护套，减少长期使用过程中线缆外皮破损的隐患。

　　从安装边界来看，这款固定件的直边安装段预留了两个适配常规膨胀螺丝与自攻螺丝的安装孔位，孔位间距做了标准化处理，既可以直接固定在混凝土墙面、金属走线架上，也能配合抱箍件固定在通讯杆体上，不需要额外做孔位二次加工。弧形抱合段的曲率是按照常规通讯线缆的外径范围做的适配设计，抱合角度超过180度，安装的时候只需要将线缆卡入弧形槽内，配合配套的扎带或者卡扣压片就能完成固定，不需要将整段线缆穿入固定件，在后期线缆维护更换的时候，也不需要拆卸全部固定结构，只需要松开压件就能将线缆取出，大幅降低了后期运维的操作难度。

　　设计过程中还特意考虑了不同安装场景的适配性，直边安装段与弧形抱合段的连接位置做了圆弧过渡，没有应力集中的直角结构，不管是采用钣金冲压工艺加工还是采用注塑工艺生产，都能顺利脱模或者冲压成型，不会出现结构应力开裂的问题。实际现场使用的时候，这类固定件往往需要批量安装，所以结构上没有做复杂的卡扣锁止结构，避免安装过程中出现对位不准、卡扣断裂的问题，安装人员只需要对准孔位拧上固定螺丝，再放入线缆做绑扎固定即可，单点位的安装时间可以控制在十秒以内，能有效提升批量布线的施工效率。

　　针对户外使用的场景，这款结构的外露边缘都做了钝化处理，没有尖锐的凸起，不会划破施工人员的防护手套，也不会在长期户外使用过程中产生应力集中导致的结构断裂。弧形段的内表面没有做凸起的防滑齿结构，避免长期压紧状态下齿状结构压伤线缆外护套，而是依靠弧形面与线缆外护套的静摩擦力配合外部扎带实现固定，既保证了固定的可靠性，也不会损伤线缆本体。很多同类产品在设计的时候会在弧形内侧增加防滑纹路，实际在低温环境下，线缆外护套会变硬变脆，防滑齿的压强过大很容易造成护套开裂，反而影响线缆的使用寿命，这款结构的平面接触设计就很好的规避了这个问题，不管是高温还是低温环境，都能保持稳定的固定压力，不会对线缆造成额外的损伤。

　　从尺寸适配性来看，这款固定件的弧形段开口尺寸略小于适配线缆的最小外径，卡入线缆之后会产生一定的抱紧力，在没有绑扎扎带的临时固定阶段，也能暂时托住线缆不会掉落，给施工人员留出调整线缆位置、绑扎固定的操作空间，这一点在高空布线作业的时候尤为实用，施工人员不需要一手托举线缆一手拧螺丝，只需要将线缆卡入固定件的弧形槽内，就可以腾出手来完成后续的固定操作，大幅降低高空作业的操作风险。直边安装段的长度也做了优化，既不会因为过短导致孔位距离边缘太近、安装后固定力不足，也不会因为过长造成材料浪费，整体的材料利用率控制在较高水平，适合批量生产加工。
