棘轮套筒扳手组合套装结构设计

　　这套手动工具组合的核心应用场景覆盖设备维保、产线装配、户外检修、五金加工等多个需要紧固件拆装的作业环节，区别于普通固定开口扳手，整套工具通过可切换的套筒接口适配不同规格的外六角紧固件，搭配棘轮机构实现小角度往复作业，在管路密集、操作空间受限的设备内部拆装场景中，无需反复脱离紧固件调整扳手角度，能大幅降低作业时的空间需求，提升狭窄工位的操作效率。从功能特性来看，棘轮头内部采用棘爪与棘轮齿的啮合结构，正向转动时棘爪卡入齿槽传递扭矩，反向转动时棘爪沿齿面滑过实现空转，作业过程中无需将套筒从螺栓头部取下，仅通过摆动手柄即可完成连续拧动，针对不同作业场景的扭矩需求，手柄部分采用符合人体力学的弯折造型，既保证握持时的受力贴合度，

　　也能在施加较大扭矩时避免手柄硌手，同时手柄长度经过力学测算，在常规手动施力范围内不会出现过载变形，适配M4到M18区间常用规格紧固件的拆装扭矩要求。设计过程中首先明确了各部件的配合边界：棘轮头与手柄的连接采用过盈配合加定位销的固定方式，保证大扭矩作业时连接部位不会出现相对转动；棘轮头的驱动方头尺寸符合通用手动工具接口标准，可与市面常规规格的套筒实现互换，套筒内部的六角型腔采用冷挤压成型的尺寸公差设计，与螺栓头部的配合间隙控制在0.1到0.2毫米区间，既保证拆装时套筒能顺利套入螺栓头，也能避免间隙过大导致螺栓棱角磨损打滑。套筒部分按不同紧固件规格做了长度区分，常规短套筒适配表面外露的紧固件拆装，加长套筒则用于沉孔内、

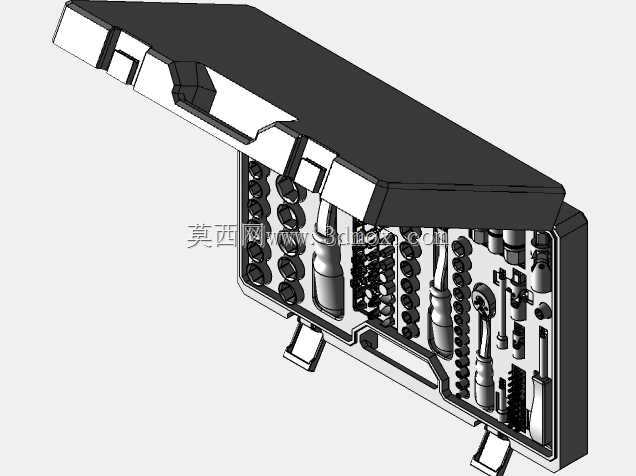

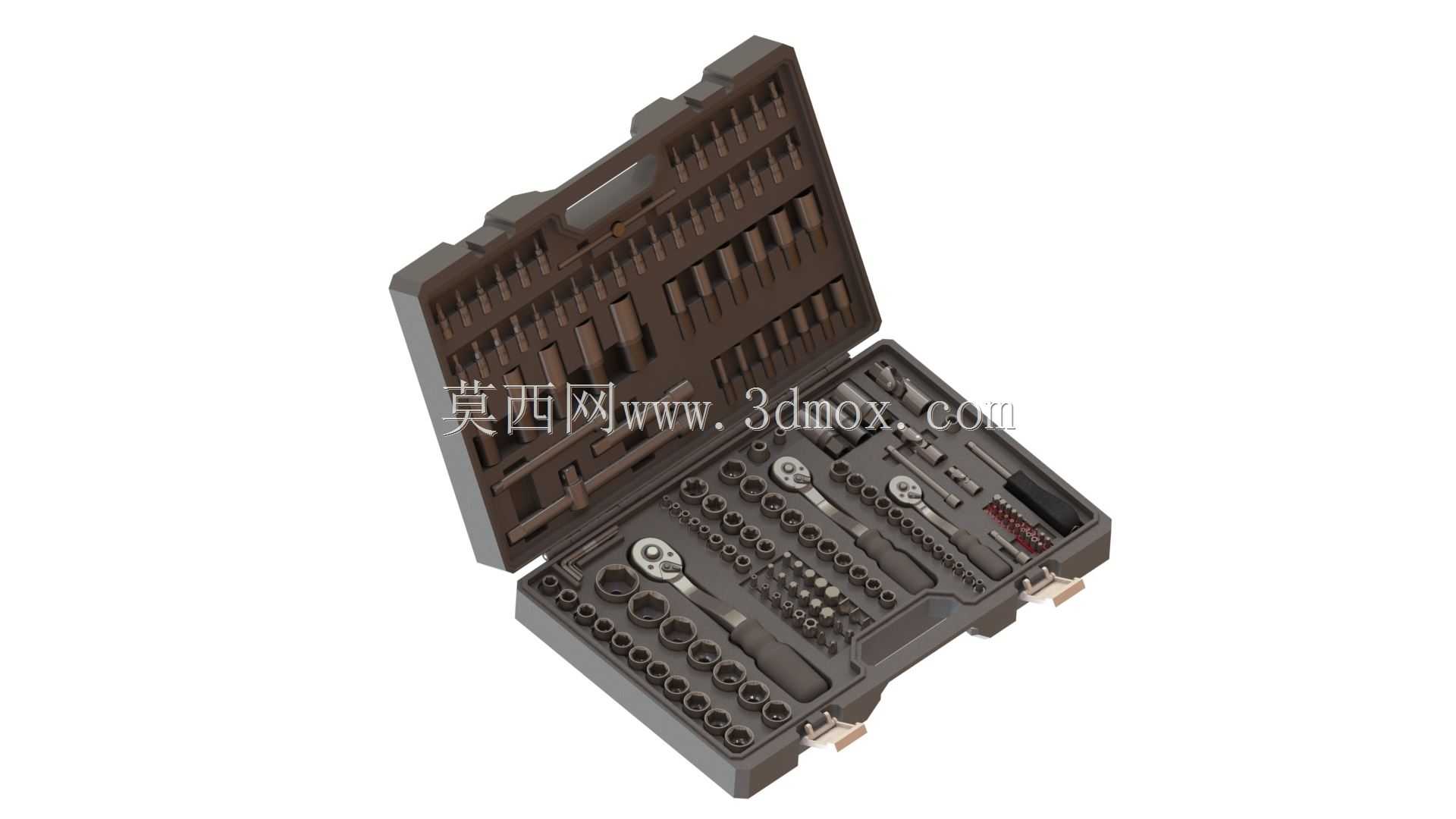

　　螺栓伸出长度较长的作业场景，套筒外壁做了滚花防滑处理，即使手上沾有油污也能顺利拿取更换。整套工具的外形尺寸经过排布优化，收纳状态下所有部件可紧凑放入配套工具盒，单把棘轮手柄的长度控制在200毫米以内，最大外径不超过40毫米，可轻松放入常规工具包携带，适配外出检修的便携需求；安装边界方面，棘轮头的摆动角度设计为5度即可完成一次棘齿啮合，在周边有管路、线束遮挡的狭小空间内，仅需要很小的活动空间就能完成紧固件的拧动，不会出现普通扳手需要大角度回转而被周边部件干涉的问题。在结构细节处理上，棘爪部位设置了换向拨片，可快速切换棘轮的正反向转动方向，无需将扳手翻面即可实现拧紧与拧松操作的切换，拨片的位置设置在拇指自然触碰的区域，

　　单手握持手柄时即可完成换向操作，不需要双手配合调整；套筒与驱动方头的连接采用钢珠定位结构，更换套筒时仅需要将套筒对准方头推入即可自动卡紧，拔出时通过套筒外圈的滑套即可解锁钢珠取下套筒，更换过程顺畅无卡顿。针对长期使用的磨损问题，棘轮齿与棘爪的啮合面做了表面硬化处理，表面硬度达到HRC45以上，能承受反复啮合的磨损，避免长期使用后出现棘齿打滑、扭矩传递失效的问题；手柄部分采用合金钢材整体锻造，表面做了镀铬防锈处理，在潮湿、多油污的作业环境下也不会轻易出现锈蚀，延长工具的整体使用寿命。整套工具的各部件配合公差经过反复校核，棘轮机构的空转间隙控制在合理范围，既保证换向时的响应速度，也不会因为间隙过大导致作业时出现明显的旷量，避免拧动紧固件时因为间隙产生冲击损伤螺栓棱角。在实际装配场景中，这套工具可覆盖机电设备装配、家电维修、汽车维保、家装五金拆装等绝大多数常见的紧固件作业需求，不同规格的套筒按常用度做了尺寸梯度排布，日常作业中遇到的绝大多数外六角螺栓、螺母都能找到适配的套筒，不需要额外搭配多把固定尺寸的扳手，大幅减少作业时需要携带的工具数量。
