铰接式吊接连接头结构三维设计

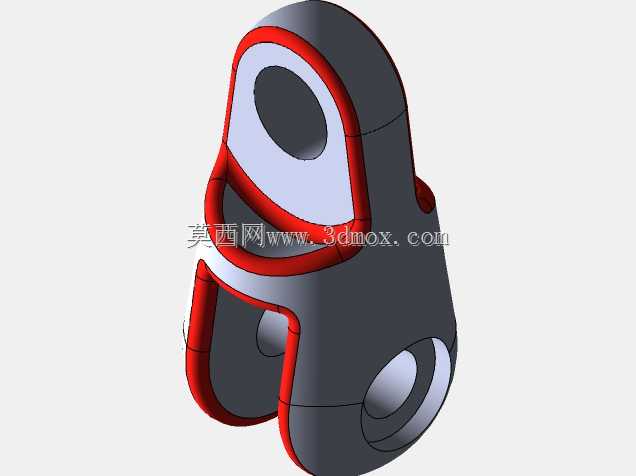

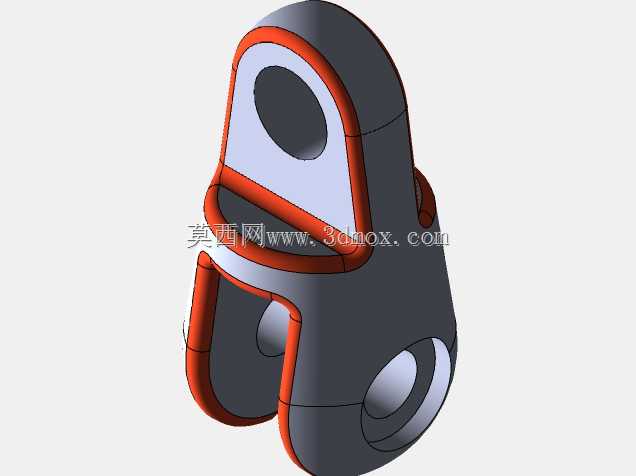

　　该铰接式吊接连接头属于承重类机械连接部件，主要应用在需要小角度摆动补偿的吊装、牵拉、连杆传动场景中，常见于小型起重吊具、设备牵拉连杆、户外设施固定拉索端头等位置，核心作用是实现两个构件之间的柔性铰接，避免刚性连接在受载时因安装偏差、受力方向偏移产生的附加弯矩，保护连接部位的螺栓、杆件不会因应力集中出现断裂失效。从结构设计来看，整体采用一体化锻压坯料加工的思路，主体为带分叉夹头的吊耳结构，上端设置贯穿的销轴安装孔，下端分叉结构设置同轴的通孔与螺纹底孔，可穿过螺栓实现与被连接件的夹紧固定，所有棱边均做R2的圆角过渡，避免热处理及受载时的应力集中，这也是承重类五金件设计中必须遵循的细节要求，尖锐棱边不仅容易在加工时产生淬火裂纹，

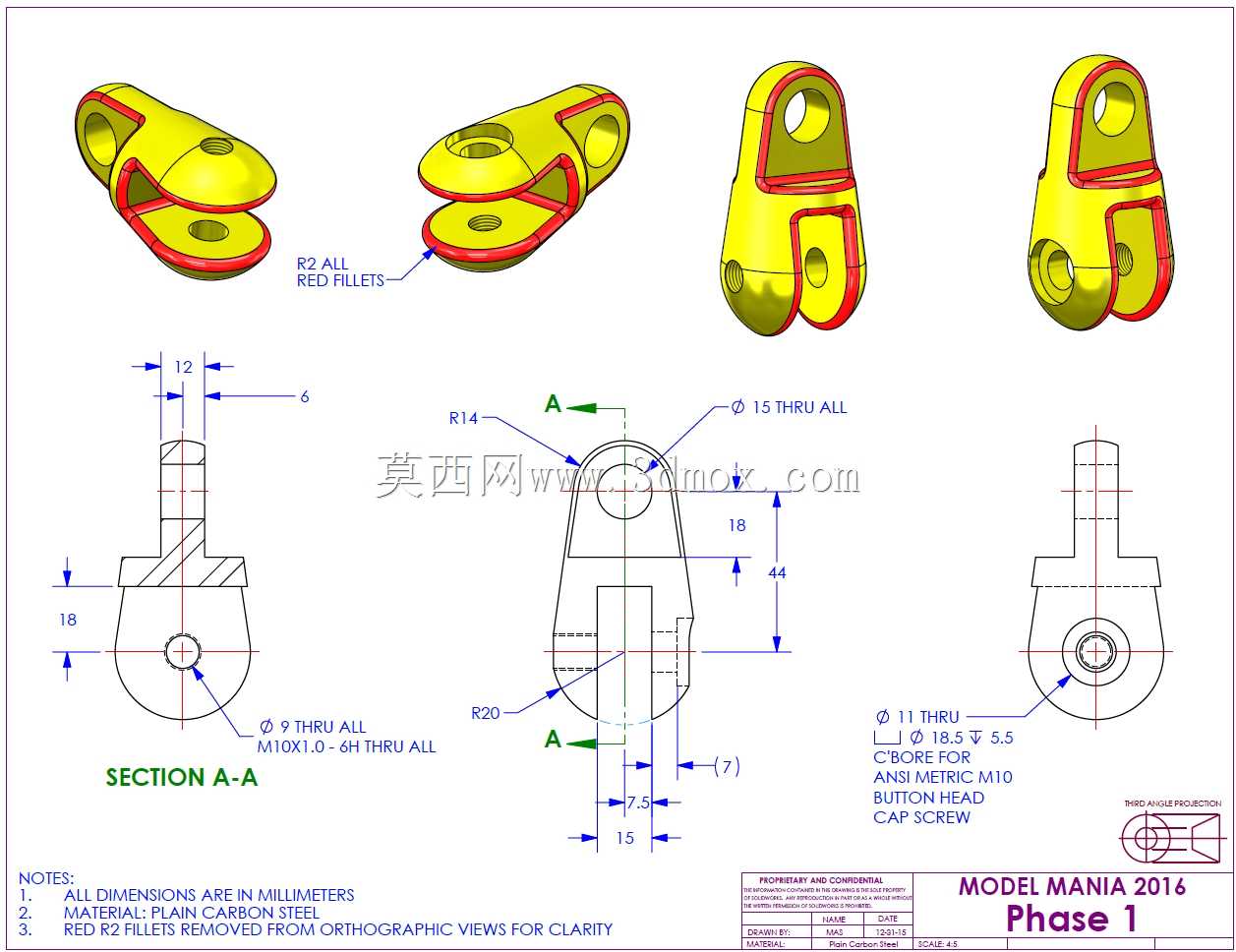

　　长期受交变载荷时也会成为疲劳裂纹的起始点。尺寸边界方面，主体总高度控制在44mm，上端销轴孔直径为15mm为通孔设计，可适配直径14mm的圆柱销轴，销轴孔中心到下端分叉面的垂直距离为18mm，下端分叉的夹槽宽度为12mm，单侧夹片厚度6mm，下端安装孔为直径9mm的通孔，同时预留M10×1.0的螺纹底孔深度6mm，可适配内六角圆柱头螺栓实现夹紧，侧面的R14、R20圆弧过渡保证了从吊环段到分叉夹头段的截面平滑变化，避免截面突变带来的应力骤升。实际使用中，上端销轴孔与配套的U型吊环或固定销轴配合，可实现绕销轴轴线的全周转动，下端夹头夹住被连接的杆件或板材后，穿入螺栓拧紧即可完成固定，铰接结构可以补偿被连接件在±7°范围内的角度偏差，

　　在牵拉受力时自动调整受力方向，保证连接螺栓始终受纯剪切力、吊耳主体始终受纯拉力，不会出现偏载受力的情况。设计过程中需要重点控制几个形位公差：上下两组安装孔的轴线平行度需要控制在0.1mm以内，否则安装时会出现销轴卡滞、螺栓别劲的问题；下端分叉的两个夹片端面需要保证共面，平面度不大于0.05mm，避免夹紧时出现点接触导致夹紧力不足；所有内孔的孔口都需要做0.5mm的倒角，既方便安装时销轴、螺栓的导入，也能去除孔口的毛刺飞边，避免装配时划伤操作人员或零件表面。从受力特性分析，该零件采用普通碳素钢材质即可满足常规使用场景的强度要求，当额定载荷在1吨以内时，6mm厚的夹片、15mm直径的销轴孔截面完全可以满足抗拉、抗剪的强度要求，

　　若应用在腐蚀环境中，也可更换为不锈钢材质，表面做钝化处理提升耐蚀性。这类铰接吊头相比固定式吊耳的优势在于安装容错率高，不需要被连接件的安装面与受力方向完全垂直，在现场施工、设备改装等无法保证安装精度的场景下，能大幅降低安装难度，同时提升连接结构的可靠性，避免因安装偏差导致的连接失效。建模过程中需要注意圆角特征的创建顺序，要先完成主体结构的拉伸、切除特征，最后统一添加所有过渡圆角，避免过早添加圆角导致后续特征参考丢失，同时要验证最小壁厚位置，下端螺纹孔处的剩余壁厚需要保证不小于3mm，避免攻丝时出现侧壁开裂、受拉时螺纹滑牙的问题。
