带弧形槽多孔圆盘类机械传动连接零件

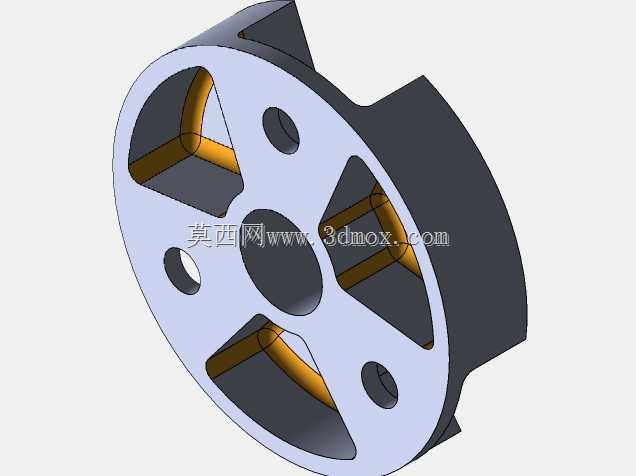

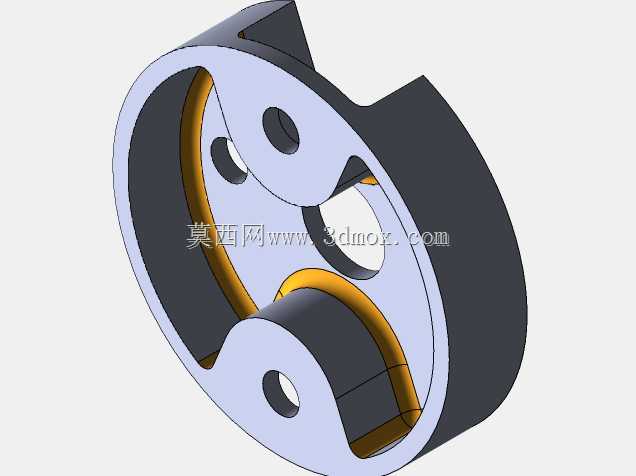

　　这类带弧形槽的多孔圆盘零件，常应用在间歇传动机构、工装夹具定位模组以及小型设备的扭矩传递工位中，作为中间衔接件承担周向限位、扭矩传递以及浮动补偿的作用。从结构上看，零件整体为扁平圆盘形态，中心设置贯通的基准安装孔，用于和主轴类部件完成同轴定位，孔周均匀分布四个小直径贯通孔，用于穿装紧固件实现和对接端面的刚性锁固，避免传动过程中出现周向打滑或轴向窜动。零件端面上加工的三段对称弧形凹槽是核心功能结构，槽边做了统一的圆角过渡处理，既可以和配套的凸销结构配合实现预设角度范围内的往复摆动限位，也能在传动过程中预留一定的间隙补偿量，抵消装配过程中产生的同轴度误差，减少刚性接触带来的零件磨损。

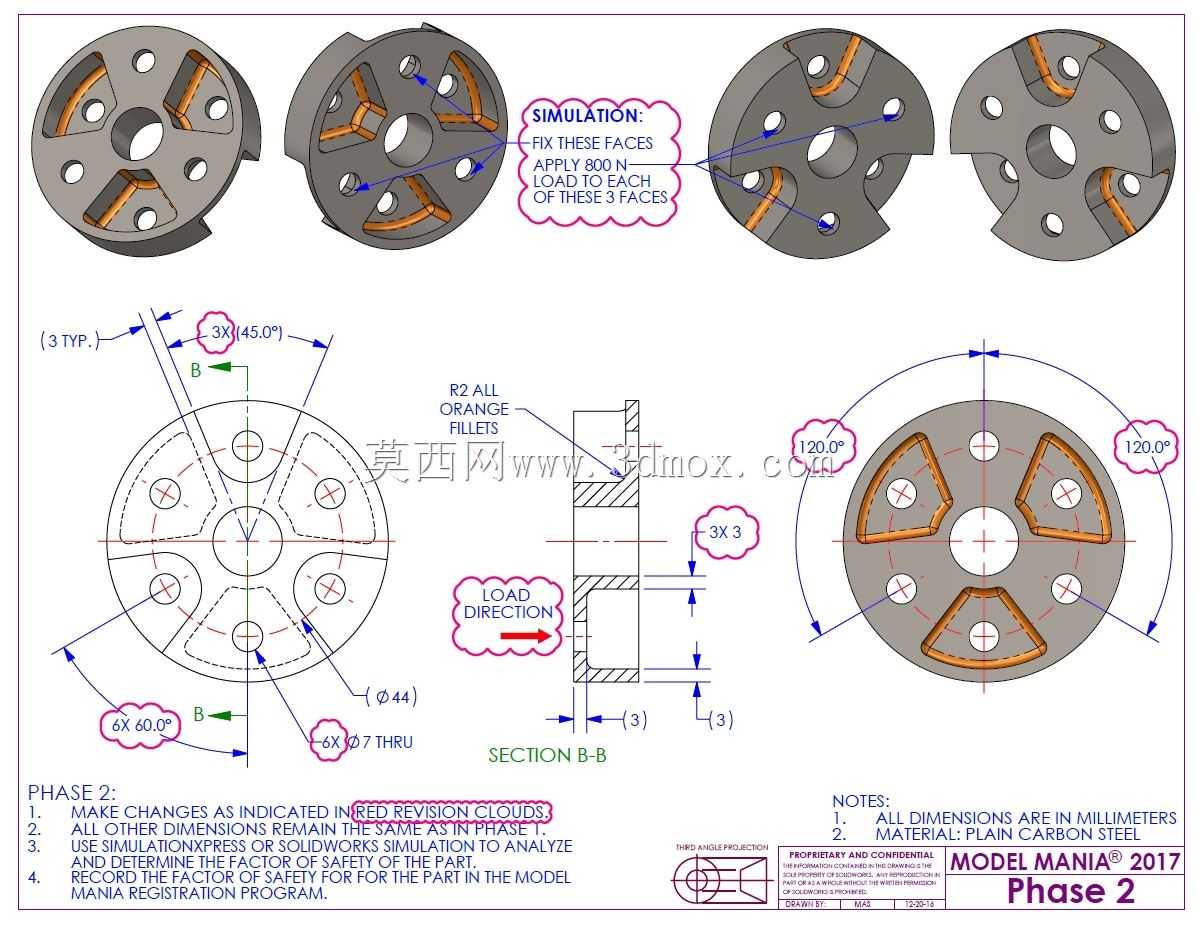

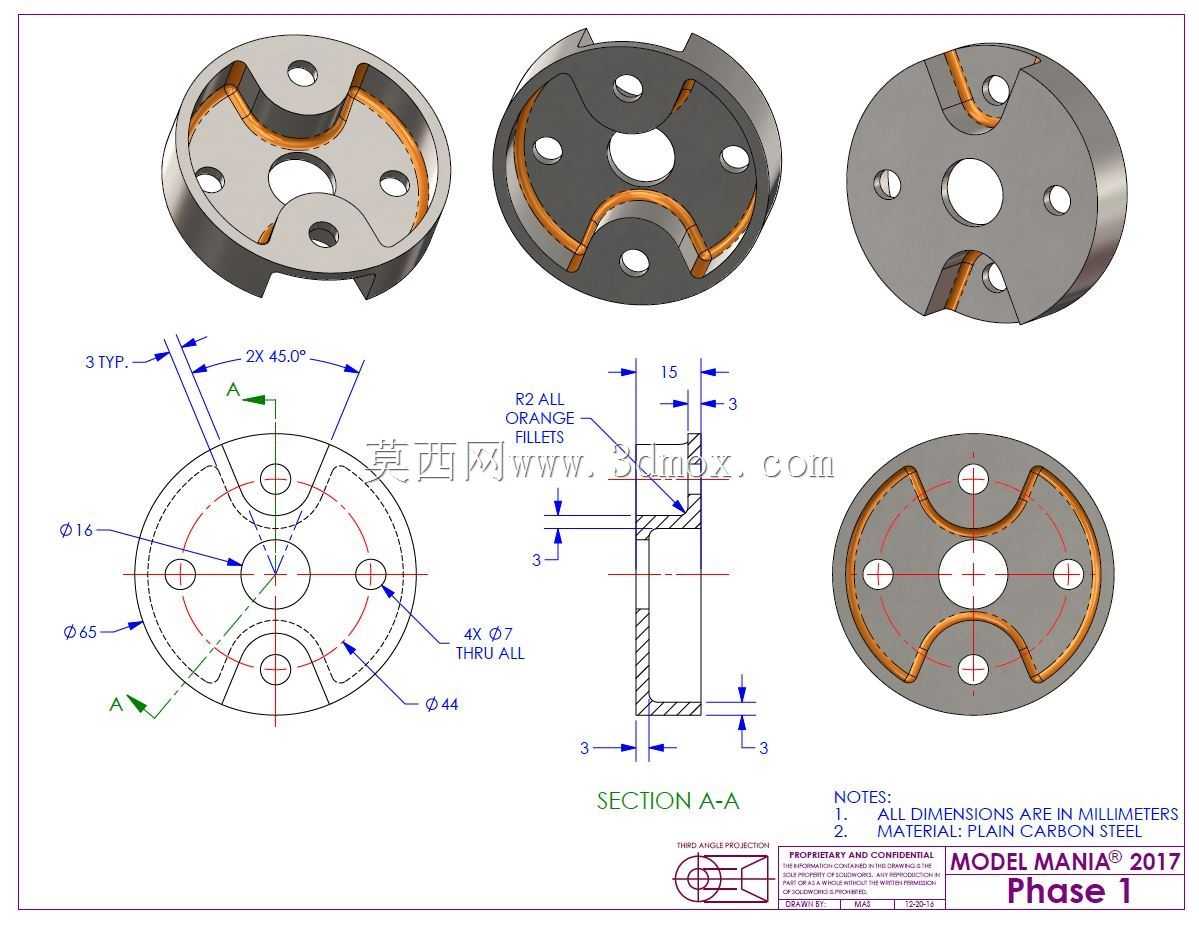

　　从尺寸边界来看，零件最大外圆直径为65mm，中心安装孔直径为44mm，整体厚度为15mm，四个安装小孔直径为7mm，沿直径44mm的节圆均匀分布，弧形槽的径向位置、槽宽以及深度都做了明确的尺寸约束，所有棱边除了弧形槽位置标注R2的圆角外，其余非配合棱边做2×45°倒角处理，既去除加工毛刺避免装配划伤，也能在紧固件穿装时起到导向作用。零件材质选用普通碳素结构钢，满足常规工况下的强度要求，加工完成后可根据实际使用场景做表面发黑或者镀锌处理，提升防锈能力。

　　设计这类零件时，首先要明确对接部件的运动行程，以此确定弧形槽的圆心角范围，保证摆动行程满足机构动作要求，不会出现过位卡滞；其次要核算四个安装孔的节圆直径和孔位公差，保证和对接法兰的孔位完全匹配，避免出现装配干涉；中心基准孔的公差要根据配合的主轴精度选择，间隙配合或过渡配合需结合实际传动扭矩大小确定，若传递扭矩较大，可在中心孔位置增设键槽结构，进一步提升扭矩传递的可靠性。弧形槽的加工需要注意槽底和侧壁的粗糙度要求，因为该位置是和配合销长期摩擦的工作面，粗糙度过高会加剧配合件的磨损，缩短整套机构的维护周期。

　　在实际装配场景中，这类零件的安装基准面需要保证平面度要求，避免锁紧紧固件后零件出现翘曲变形，导致弧形槽和配合销的接触状态异常，出现卡滞或磨损不均的问题。若应用在有粉尘或切削液的工况中，可在弧形槽位置预留润滑脂填充空间，定期补充润滑介质降低摩擦系数。这类结构的零件相比整周式的法兰盘，在实现同等传动和限位功能的前提下，去除了非功能区域的多余材料，有效降低了零件自身重量，减少了转动过程中的惯量，更适合高速往复摆动的轻载传动工位，在小型自动化设备、工装夹具以及手动工具的传动模组中都有广泛的适配场景。建模过程中需要注意对称结构的特征复用，通过圆周阵列完成孔位和弧形槽的特征创建，保证各位置的尺寸一致性，工程图标注时要明确形位公差要求，尤其是中心孔相对于安装基准面的垂直度、各安装孔的位置度，这些公差直接影响最终的装配精度和运行顺畅度。
