三孔连杆类机械传动连接构件结构设计

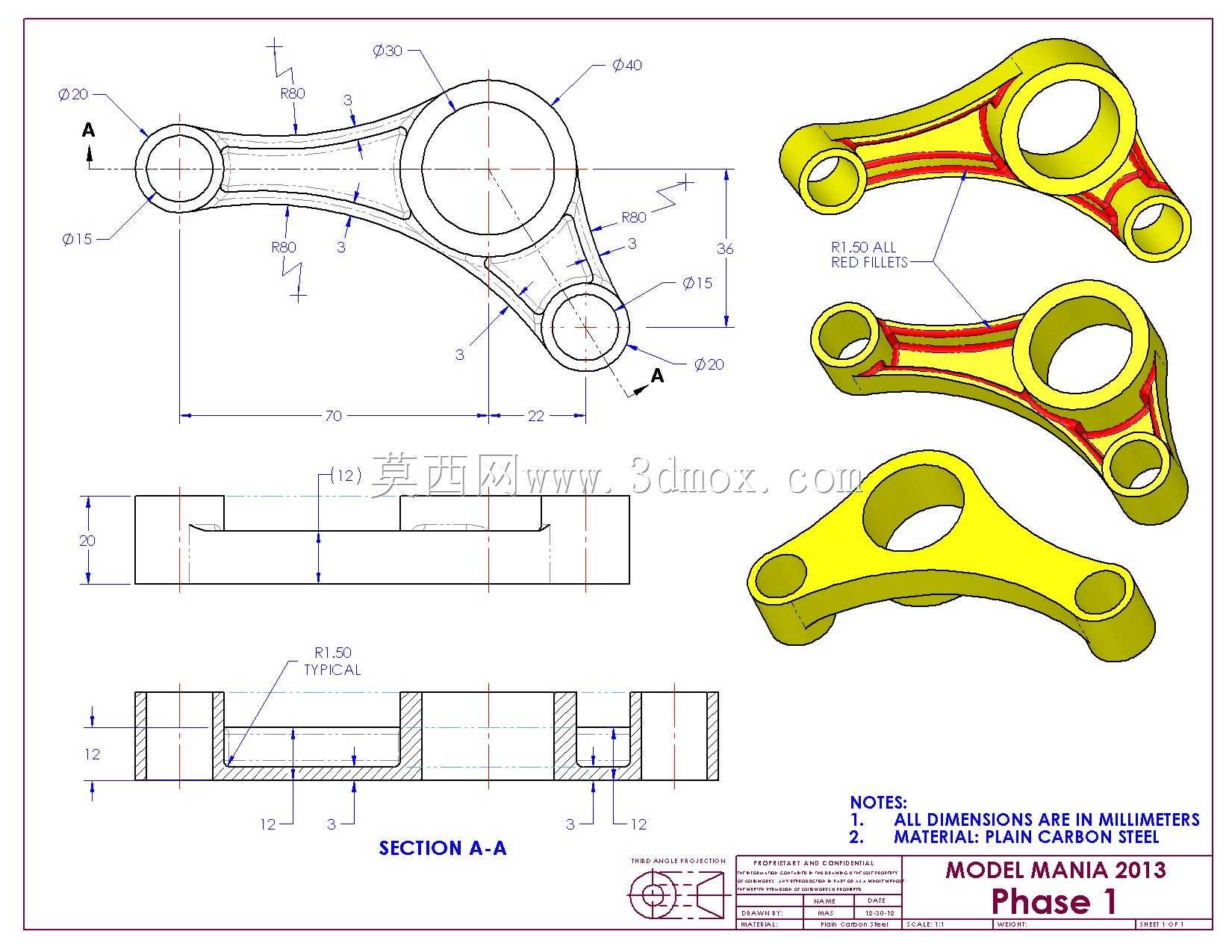

　　该三孔连杆构件属于机械传动系统中的核心传力部件，主要应用于需要实现往复运动与旋转运动相互转换的机构场景中，常见于小型内燃机、冲压设备的送料机构、轻工机械的往复执行端以及专用工装的动力传递链路里，承担着将主动端的动力按照固定传动比传递到从动端，同时约束两端构件运动轨迹的作用。从结构设计逻辑来看，该构件采用三孔非对称布局，区别于常规发动机的双孔连杆，三个铰接孔分别对应三个运动副的安装位置，其中大直径孔用于与动力输出端的曲轴类构件铰接，两个小直径孔分别连接不同的执行端构件，可实现单输入双输出的动力分流传递，适配需要同步驱动两个执行件做规律往复运动的工况。从尺寸边界来看，构件主体长度方向的核心安装距为70mm与22mm两个分段，

　　大孔直径为Φ50，两个小孔直径分别为Φ20与Φ15，整体厚度方向的安装尺寸为12mm，所有铰接孔的端面均设计有凸台结构，既可以提升孔位的接触强度，避免铰接副在长期交变载荷下出现压溃变形，也能减少连杆主体与相邻安装构件的接触面积，降低运动过程中的摩擦阻力。构件的杆身部分采用变截面工字型结构，在保证整体抗弯、抗扭强度的前提下尽可能削减非受力区域的材料余量，既降低了构件自身的重量，减少运动过程中的惯性载荷，也能避免材料冗余带来的成本浪费。所有棱边位置均设置了R3的过渡圆角，杆身与孔位衔接处采用R1.5的平滑过渡，可有效降低应力集中系数，避免构件在长期交变载荷作用下从衔接位置出现疲劳断裂。从截面设计来看，

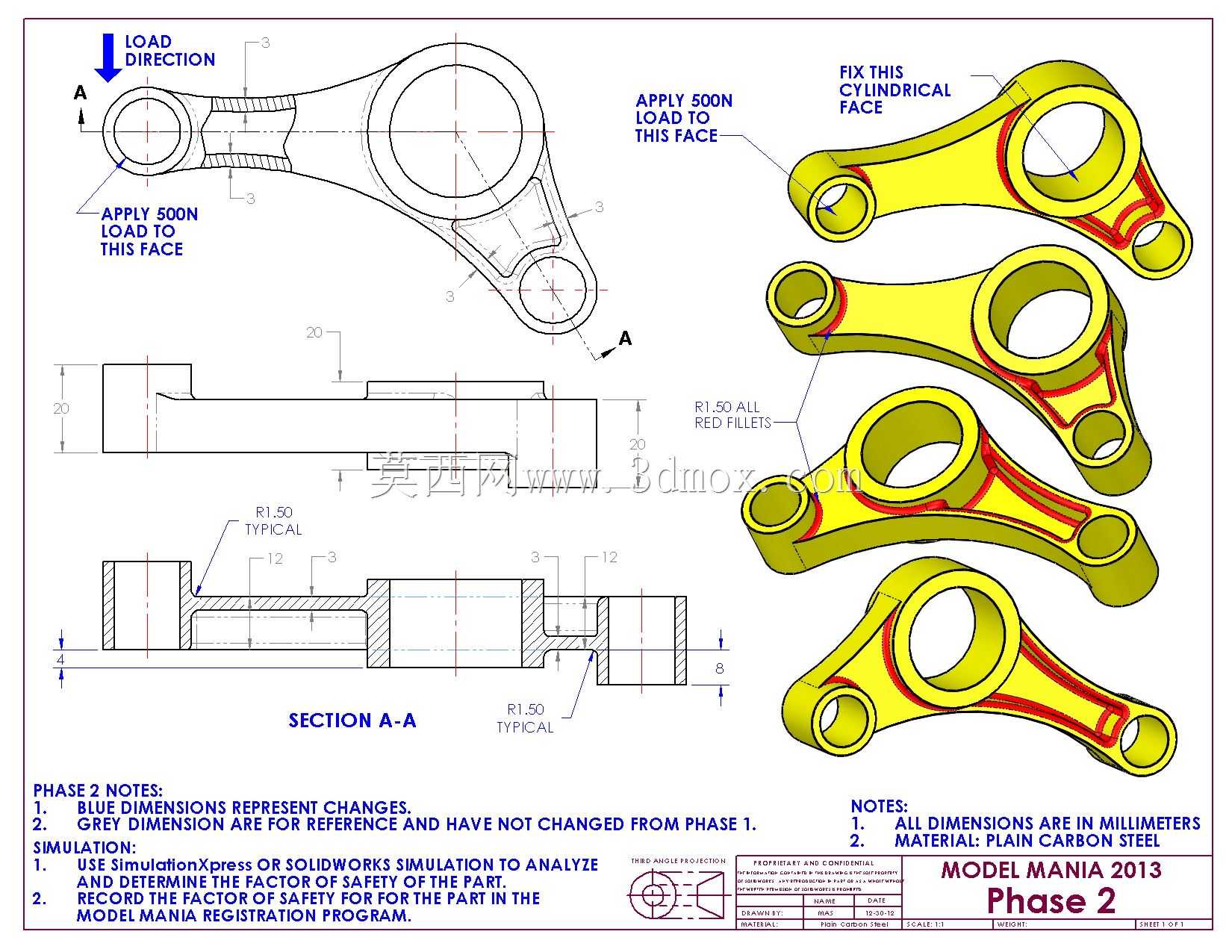

　　SECTION A-A的剖视结构显示，三个铰接孔均设计为通长的光孔结构，孔壁与杆身的加强筋采用一体化布局，内部加强筋的厚度为3mm，沿杆身受力方向呈放射状分布，可将孔位承受的铰接载荷均匀分散到整个杆身截面上，避免局部应力过载。构件的材质选用普通碳素结构钢，可满足常规工况下的强度要求，若应用在高载荷、高转速的场景中，也可更换为合金结构钢并做调质处理，进一步提升构件的疲劳强度与抗冲击性能。在实际装配过程中，三个铰接孔内需要配套安装铜套或者滚针轴承，降低铰接副的磨损速率，延长构件的维护周期，安装时需要保证三个孔的轴线平行度误差控制在0.02mm以内，避免运动过程中出现卡滞、偏磨的问题。该构件的运动轨迹经过严格的运动学仿真验证，

　　两个从动端的运动位移、速度曲线均符合设计预期，不会出现运动干涉或者死点位置，可稳定传递额定范围内的载荷。在建模过程中，所有尺寸均按照毫米单位进行参数化绘制，特征建模顺序遵循从基体到细节、从主特征到辅助特征的逻辑，杆身的放样特征完全贴合受力方向的流线型布局，圆角、倒角等工艺特征均符合实际机械加工的工艺要求，不存在无法加工的尖锐内角或者薄壁结构，可直接对接后续的数控加工编程或者铸造模具开模流程，不需要额外做工艺性修正。
