双孔连接管路接头结构设计

项目分类:通用五金配件 发布时间:2022-05-13 ID:625816
  • 双孔连接管路接头结构设计
  • 双孔连接管路接头结构设计
  • 双孔连接管路接头结构设计
  • 双孔连接管路接头结构设计

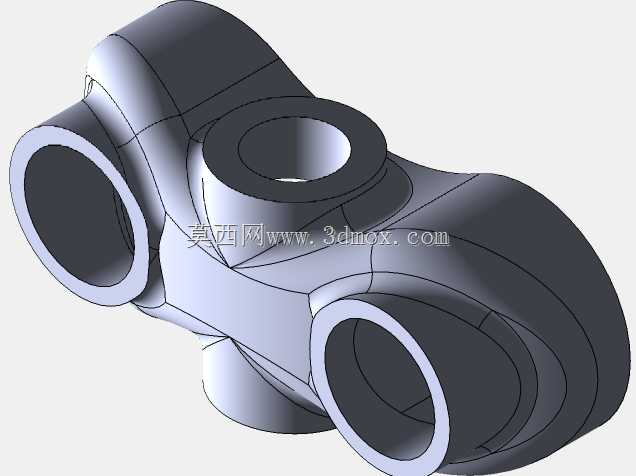

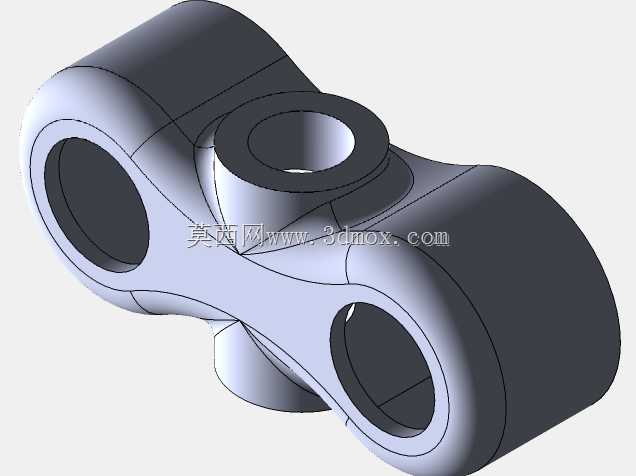

  这款双孔管路连接件在流体输送系统中承担着分支管路对接、多通路介质导流的核心作用,常见于小型液压回路、气动控制管线、低压流体输送工位的管路布局中,能够在有限的安装空间内实现两路平行管路的连通固定,减少管路转接所需的额外接头数量,降低管路系统的泄漏风险点。从结构设计逻辑来看,整体采用对称式双环主体布局,两个端部的通孔为管路插接配合面,孔壁加工有适配标准管径的配合公差,能够与对应外径的金属或硬质塑料管路形成过渡配合,中部的收腰式连接筋在保证整体结构强度的前提下,尽可能压缩了零件的整体宽度,适配安装空间局促的密集管路排布场景。零件中部设置的垂直贯通孔,是整个接头的功能核心,该孔与两端的管路通孔形成十字交叉的流道结构,

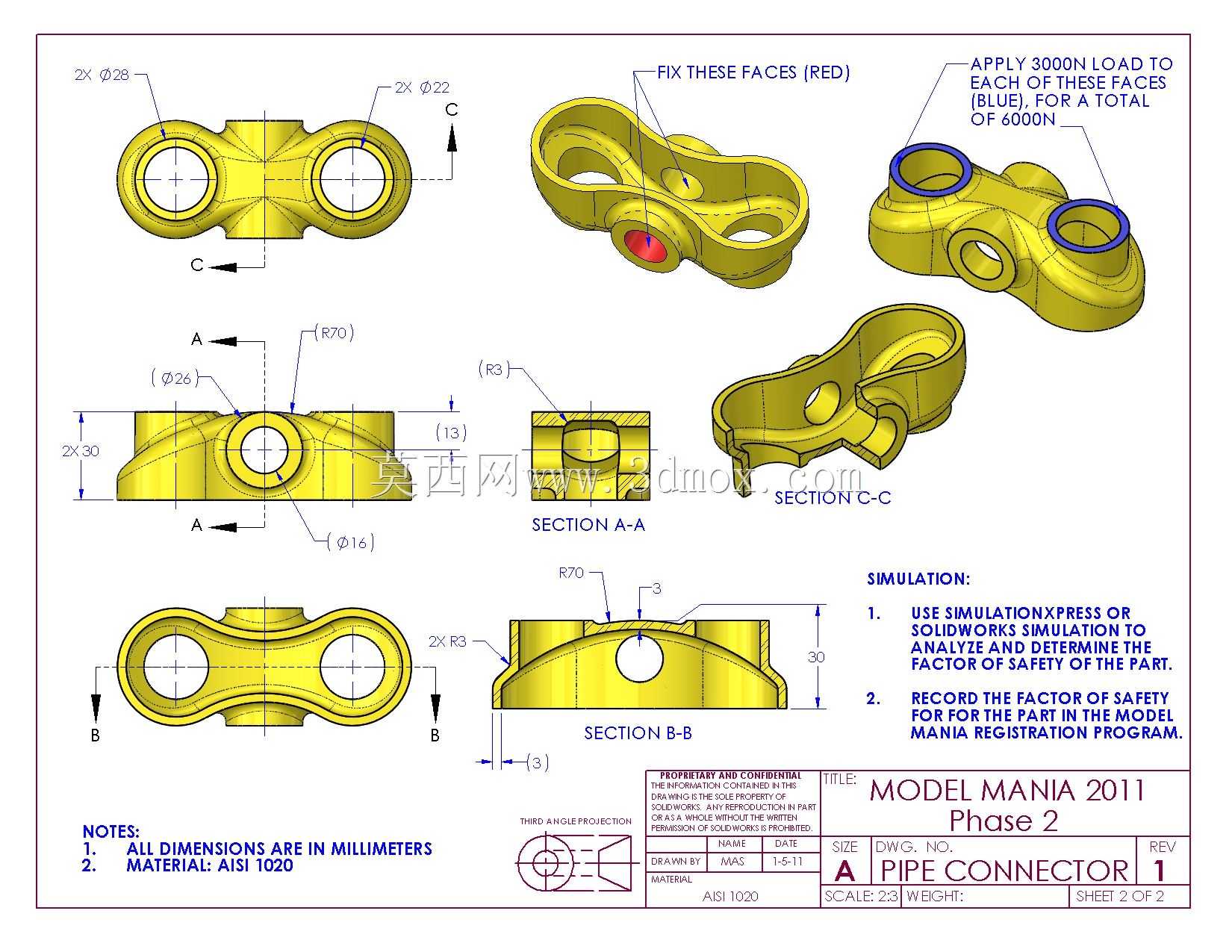

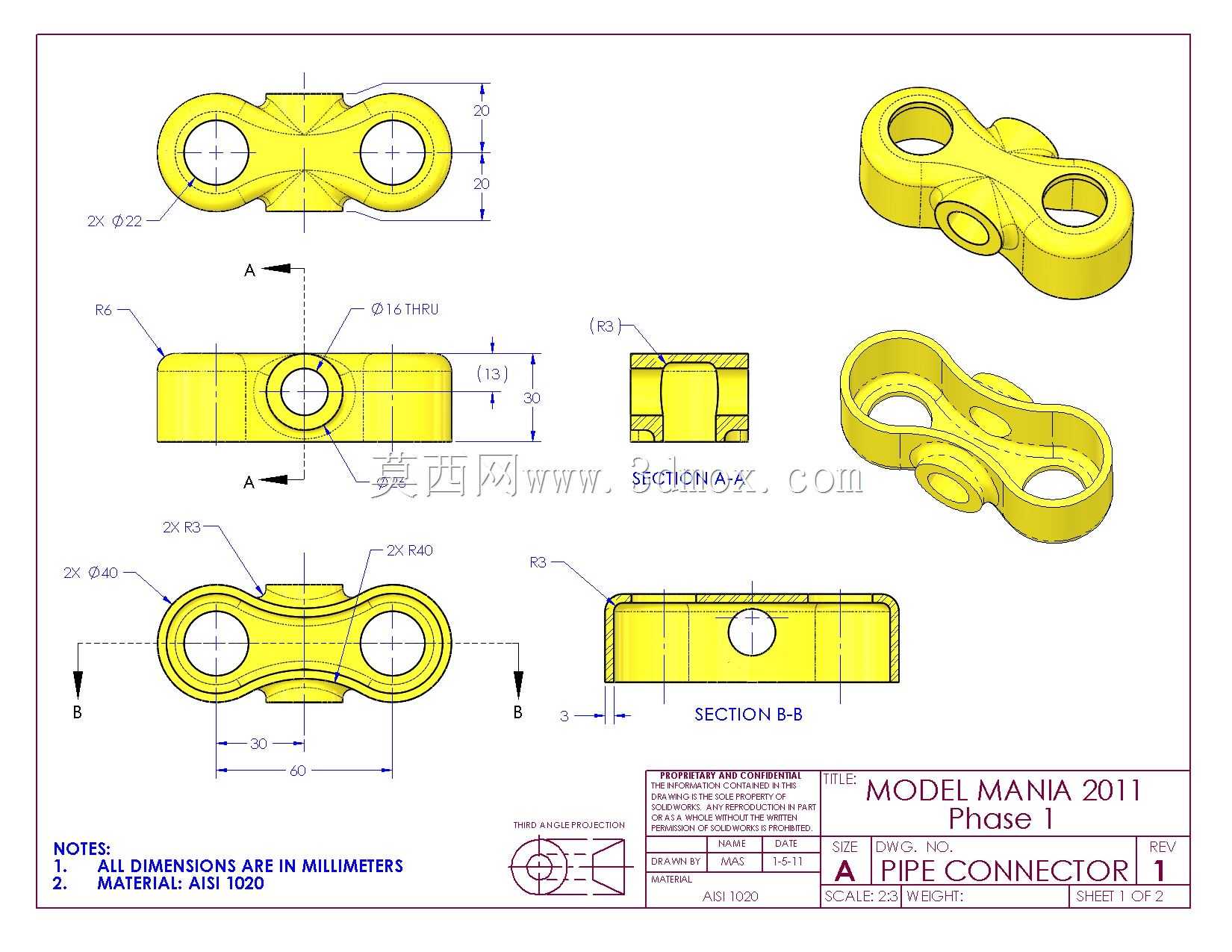

  可实现介质在两路平行管路间的连通,或是外接检测元件、泄压支路实现额外功能,孔口位置做了倒角处理,既方便装配时的管路导入,也能去除加工毛刺避免流道内产生紊流、刮伤配套密封件。从尺寸边界来看,零件总长度控制在60毫米,主体宽度20毫米,总厚度30毫米,两端安装孔的中心距为50毫米,端部通孔直径为22毫米,中部垂直贯通孔直径为16毫米,所有外轮廓的转角位置均设置了R3的过渡圆角,既避免了热处理或受力过程中的应力集中问题,也能在批量加工时减少刀具的异常磨损。零件的剖面结构显示,主体采用等壁厚设计,壁厚控制在3毫米,在满足1兆帕以内工作压力的强度要求下,尽可能降低零件自重,减少材料消耗。

  外轮廓的R20过渡圆弧将两个端部的环形结构与中部连接筋平滑衔接,让零件在承受管路拉拔力、内部介质压力时,应力能够均匀分布在整个连接筋区域,不会在转角位置出现应力断裂的隐患。在实际装配场景中,该接头可通过两端的通孔直接套接在对应管路上,配合卡套或焊接工艺实现密封固定,中部的垂直孔可根据使用需求选择安装堵头形成直通双路连接,或是外接支管形成三通导流结构,也可安装压力检测元件实时监测管路内的介质压力,适配不同工况下的灵活使用需求。零件的材质选用AISI1020低碳钢,这种材料具备良好的切削加工性能与焊接性能,经过表面镀锌或发黑处理后,能够适应常规工况下的防腐蚀要求,加工过程中可采用棒料铣削成型,或是精密铸造成型后做少量精加工,

  适合批量生产降低制造成本。从建模细节来看,所有配合面的尺寸公差均按照IT7级精度设置,非配合面的尺寸公差按照IT12级精度控制,表面粗糙度要求为Ra6.3,能够满足常规管路系统的密封与装配要求,不会出现装配干涉、配合过松导致的泄漏问题。在管路系统排布时,该接头的对称结构能够让两路平行管路保持整齐的排布走向,避免管路出现过度弯折导致的流阻增大问题,同时紧凑的外形尺寸不会占用过多的安装空间,适合在阀岛集成、小型液压站、气动控制盘这类元件排布密集的设备中使用。
