叉型杠杆操纵件结构设计方案

　　该叉型杠杆操纵件属于手动操纵类机械传动零件，常见于各类中小型机械设备的手动操作工位，承担力的传导与工位切换功能，在手动夹具、小型冲压设备操作端、农用机械操纵杆组、工业设备安全联锁机构中均有大量同结构应用。零件整体采用普通碳素钢作为基材，适配常规冷冲压或铣削加工工艺，可满足常规工况下的强度与耐磨需求，无需特殊热处理即可适配非高频次的手动操纵场景。

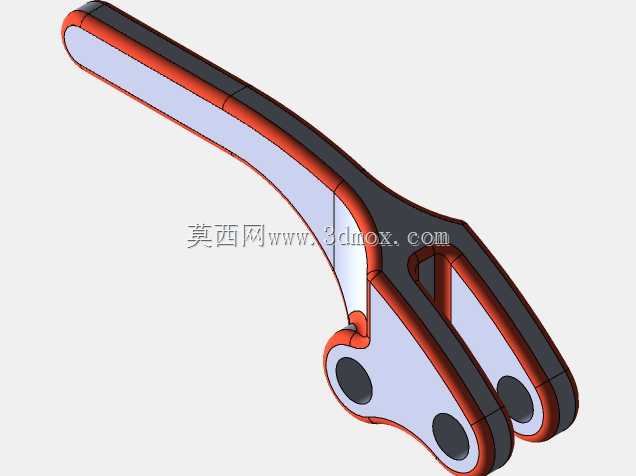

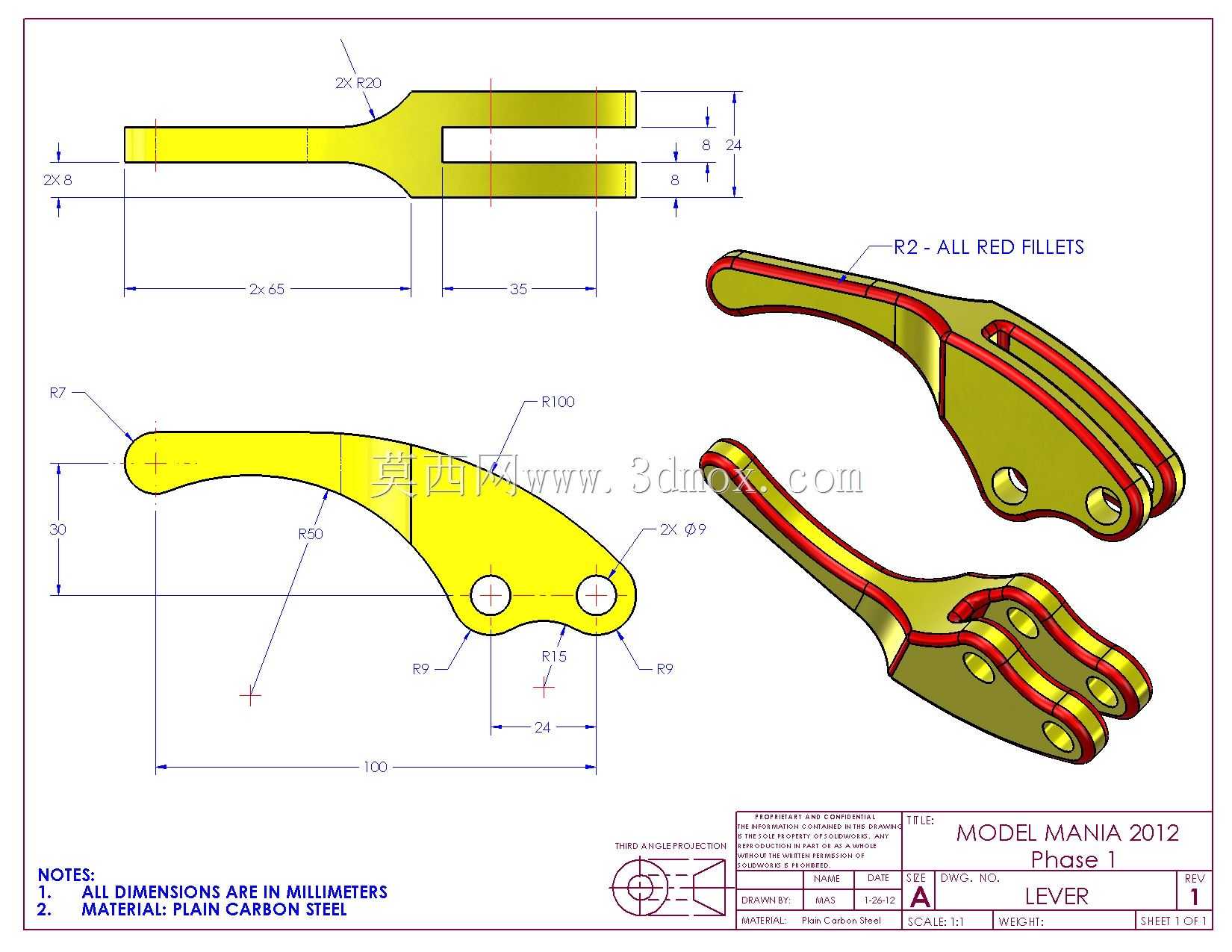

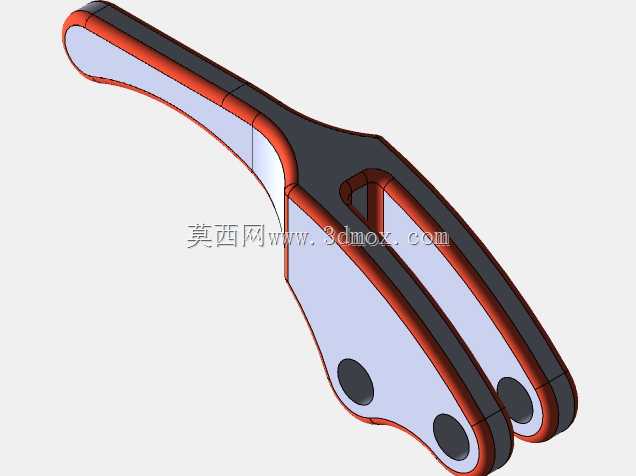

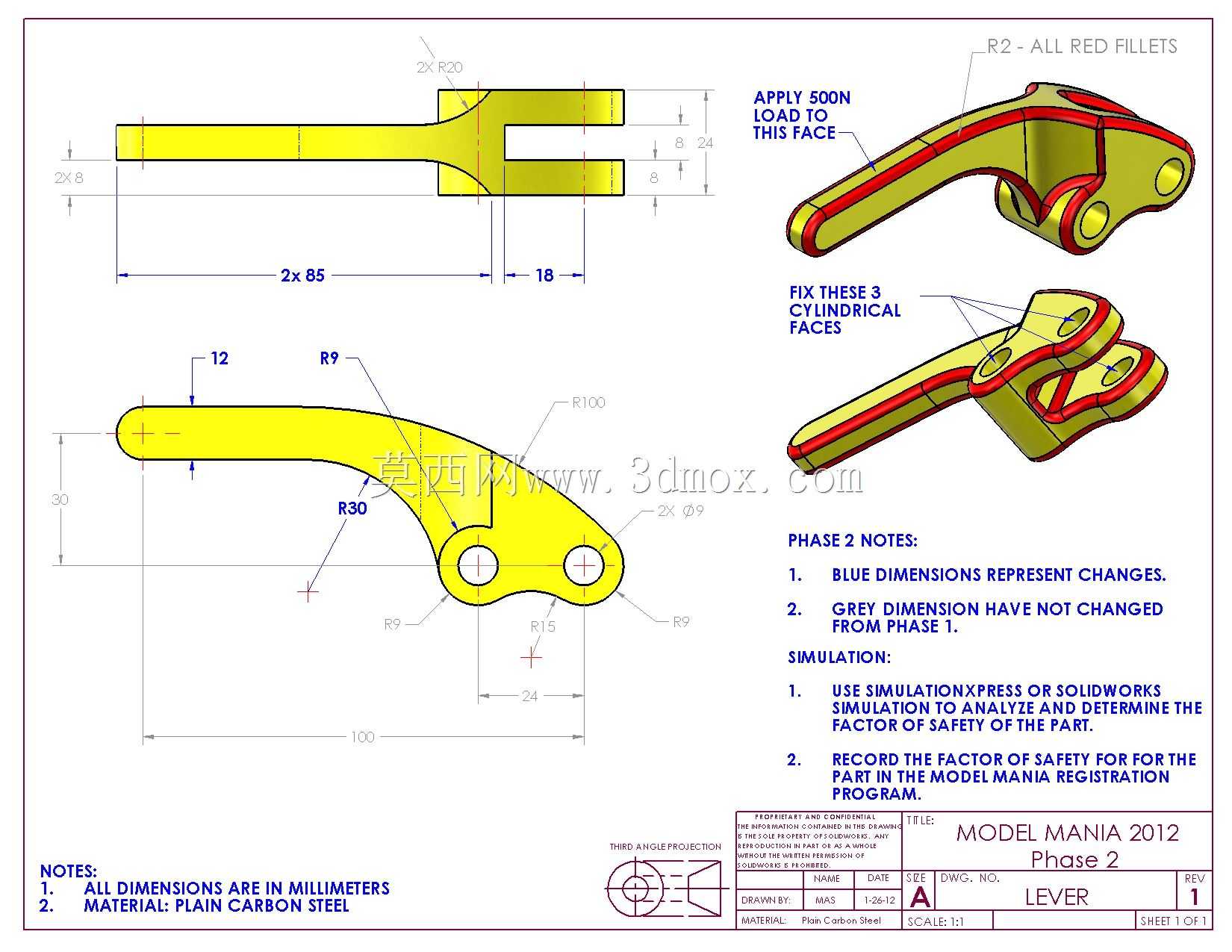

　　从结构设计逻辑来看，零件一端为平直杆身，用于连接操纵手柄或外接操作端，杆身末端做了R20的圆弧过渡，避免应力集中在杆身与叉型连接段的衔接位置，杆身总长度方向设置了两处65mm的分段尺寸，可适配不同安装距的操纵行程需求，杆身厚度为8mm，宽度24mm，保证手持或外接操纵件时的结构刚度，不会在常规操纵力下发生弯折变形。另一端为叉型开口结构，开口宽度8mm，可卡接对应厚度的联动拨块或销轴连接件，叉段长度35mm，开口处的两个叉臂端部各设置一个直径9mm的安装孔，两孔中心距24mm，用于穿装铰接销轴，实现与被操纵部件的铰接联动，铰接孔位置做了R9的圆角过渡，避免孔位边缘应力集中导致的叉臂开裂问题。

　　零件的曲面过渡段是设计的核心区域，杆身到叉臂的过渡采用R50、R100的多段圆弧顺滑连接，既保证了力传导路径的流畅性，避免直角拐点处的应力集中，也适配加工时的铣削走刀路径，减少加工应力残留。零件所有棱边均做R2的圆角处理，一方面消除加工后的锐边毛刺，避免装配或操作时划伤操作人员，另一方面也能减少零件在交变载荷下的棱边疲劳开裂风险，提升零件的使用寿命。

　　从安装边界来看，零件的两个铰接孔中心距固定为24mm，安装时需保证铰接销轴与孔的配合间隙在0.05-0.1mm之间，既保证转动灵活性，也避免间隙过大导致的操纵旷量。零件整体的最大外轮廓长度为100mm，安装时需预留至少110mm的直线摆动空间，避免摆动过程中与周边设备结构发生干涉。杆身末端的平直段可根据实际使用需求外接塑料操纵套或焊接延长杆，适配不同操作高度的工位需求，杆身上预留的平面区域也可用于刻印档位标识或操作提示，方便操作人员识别操纵工位。

　　在实际工况应用中，这类杠杆操纵件通常承担100-500N的手动操纵力传导，碳钢材质的结构强度完全可以满足该载荷范围的使用需求，若应用在有腐蚀风险的工况下，也可在零件表面做镀锌或喷塑处理，提升防锈能力。设计时特意将铰接孔设置在叉臂的末端位置，使得操纵力臂与阻力臂的比值约为4:1，可有效降低操作人员的手动操作力，提升操作手感，同时叉型的铰接结构相比单臂铰接结构，受力更加均衡，不会出现单侧受力导致的销轴偏磨问题，延长铰接副的使用寿命。

　　零件的三维建模过程中，所有圆角特征均采用全圆角过渡处理，避免出现建模时的碎面或尖角，保证后续导出工程图或加工代码时的准确性，尺寸标注全部采用毫米为单位，符合机械制图的通用标准，所有未注公差均按照GB/T 1804-m级执行，可满足常规装配的精度需求，无需额外的高精度加工工序，有效控制零件的加工成本。
