老式手摇齿轮传动便携钻孔工具结构

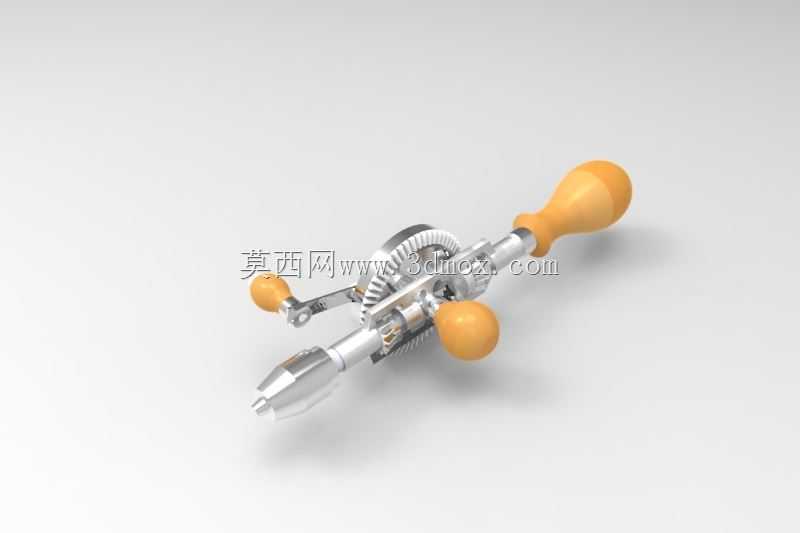

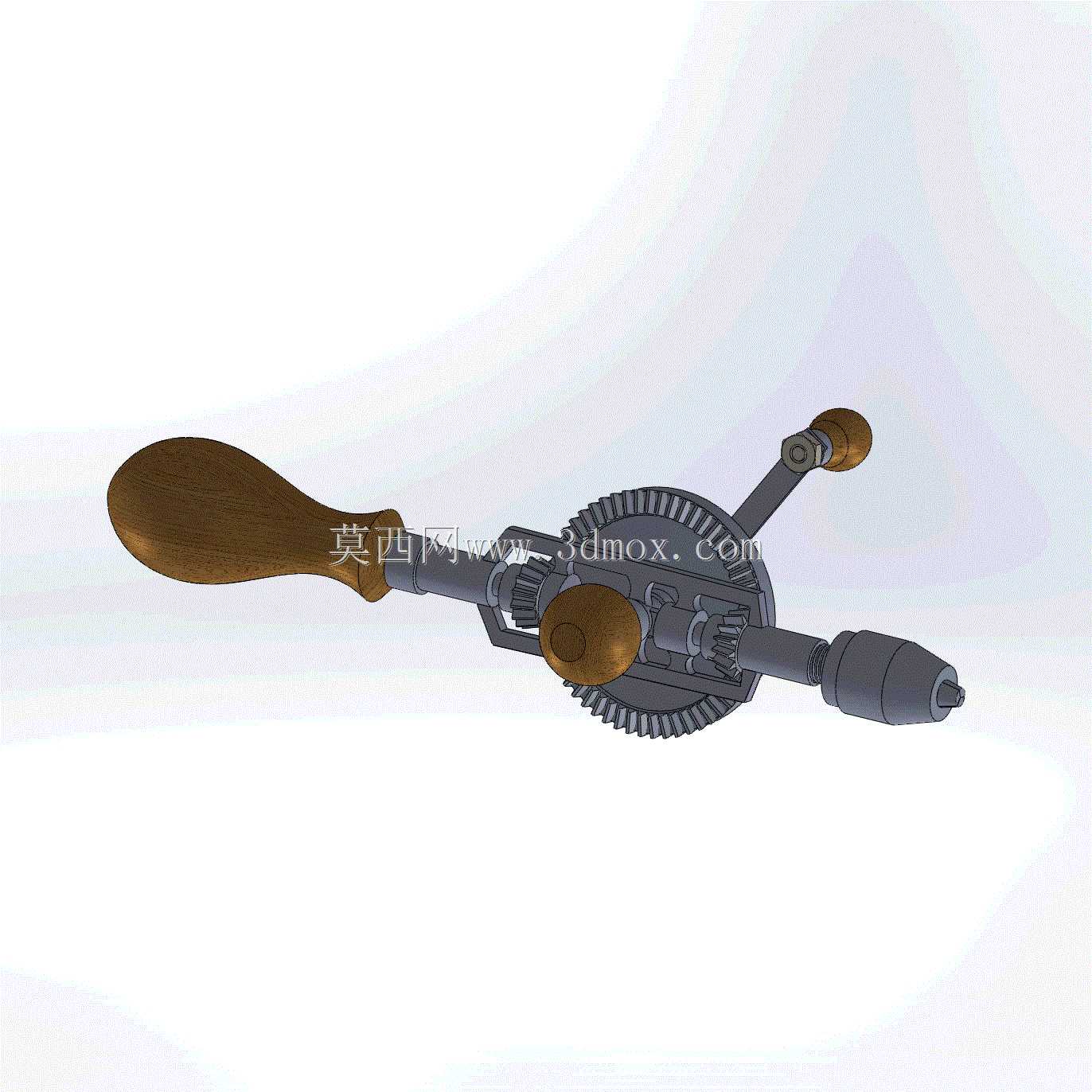

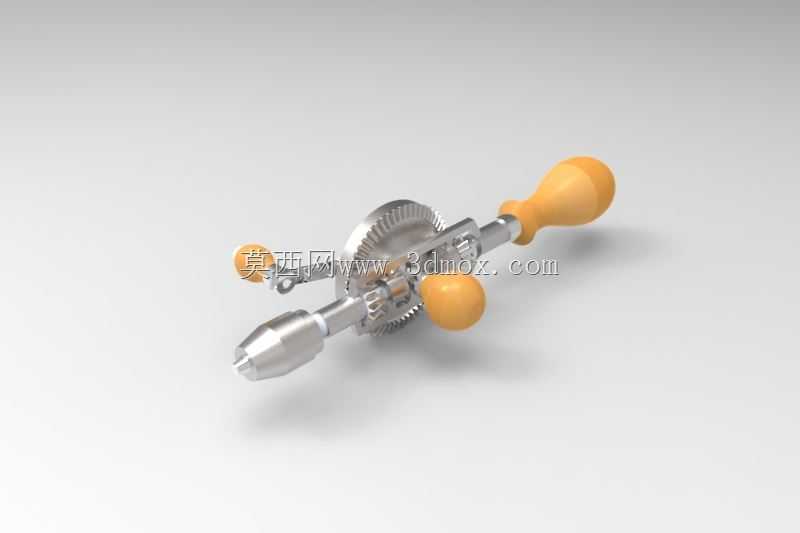

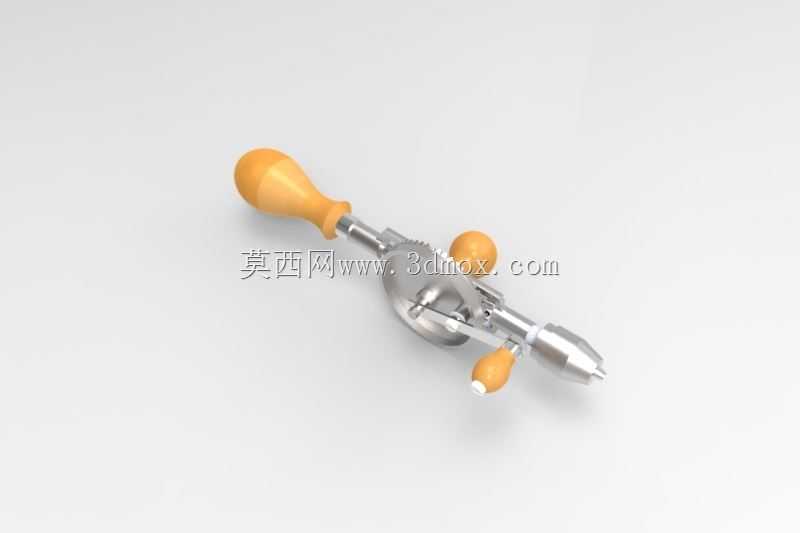

　　这款手动钻孔工具的结构设计完全围绕无动力场景下的轻量钻孔需求展开，整体采用卧式布局，握持端选用符合人体工学的曲面木质握柄，握柄轮廓贴合掌心自然弧度，长时间施力作业时可有效降低局部压强，避免手部磨伤。核心传动部分采用锥齿轮与直齿轮组合的二级传动结构，大直径主齿轮与摇臂同轴连接，摇臂端部设置可自由转动的木质捏柄，作业时单手握持尾部握柄，另一只手转动摇臂即可通过齿轮啮合将扭矩传递至输出端的钻夹头，传动比经过匹配调校，摇臂转动一圈即可带动钻夹头完成多圈旋转，相比直接捻动钻杆的老式手钻，作业效率提升明显，同时齿轮啮合间隙控制在合理范围，转动过程无明显卡滞或旷量，输出扭矩平稳。钻夹头采用三爪自定心结构，可夹持不同直径的直柄钻头，适配木材、

　　薄塑料、软金属等多种材质的钻孔作业，夹头锁紧结构简单可靠，无需额外扳手即可完成钻头装拆，适合野外无电源、高空作业、狭小空间内的临时钻孔需求，比如户外木工作业、线路敷设临时打孔、小型五金件维修扩孔等场景，完全不需要外接电源或气源，不受作业场地供电条件限制。整体结构的外形尺寸控制在单手可持握的范围，总长度适配成年人手臂自然握持的操作半径，最大回转直径为摇臂转动时的外轮廓尺寸，作业时仅需预留摇臂转动的操作空间即可，无需额外安装固定，可直接手持对准钻孔位置作业，部分同类型结构还可在侧方加装辅助握持手柄，针对大直径钻孔作业时可双手施力，保证钻孔进给的稳定性。设计过程中充分考虑了手动工具的耐用性需求，所有齿轮、传动轴、

　　夹头部件均采用金属材质加工，啮合齿面经过硬化处理，可承受手动施力带来的冲击载荷，木质握柄与金属基体采用嵌装固定结构，连接强度足以应对钻孔时的轴向进给力，不会出现握柄脱落的问题。从结构细节来看，齿轮组外侧设置半包围式的防护结构，既可以避免作业时衣物、手指卷入转动的齿轮，又不会过多增加整体重量，整机重量控制在单手握持长时间作业不易疲劳的区间，携带时可直接放入工具包，不会占用过多储物空间。这类手动钻孔工具虽然在电动工具普及的当下应用场景有所缩减，但在无电应急作业、精密轻量钻孔、对电动工具使用有限制的防爆场景下，依然具备不可替代的作用，其结构设计完全服务于手动作业的力传递需求，没有多余的冗余结构，

　　每一处轮廓设计都兼顾了操作便利性与结构可靠性，比如摇臂捏柄的转动结构，可避免摇臂转动时捏柄与手部产生滑动摩擦，降低作业时的阻力；钻夹头与输出轴采用同轴度精度较高的配合结构，转动时钻夹头的径向跳动量控制在很小的范围，可保证钻孔的位置精度，避免钻孔偏斜。在进行三维结构建模时，需要重点关注齿轮副的啮合参数匹配，保证两个锥齿轮的分度圆锥角完全贴合，直齿轮的模数、压力角参数一致，避免出现传动干涉；同时握柄的曲面造型需要结合人体手部尺寸数据进行优化，保证握持时的贴合度，所有转动配合部位都需要预留合理的间隙，模拟实际装配时的公差配合，保证模型可直观还原实际工具的动作逻辑，转动摇臂时可顺畅带动夹头旋转，完整复现真实工具的作业动作逻辑。
