电动汽车用磷酸铁锂棱柱形动力电池三维设计

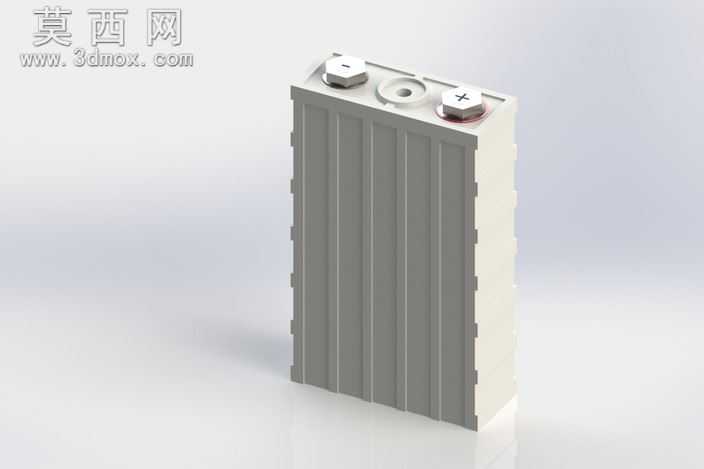

本模型为电动汽车配套的20Ah磷酸铁锂棱柱形动力电池，建模过程严格参照车用动力电芯的实际工程尺寸开展，首先通过草图绘制勾勒出电芯主体的矩形轮廓，基于拉伸特征生成电芯的长方体基体，针对壳体侧面的竖向散热加强筋结构，采用阵列特征完成等距排布的筋条建模，既还原了真实电芯壳体的结构强度设计，也体现了动力电池散热结构的设计考量。建模过程中对电芯顶部的结构做了精细化还原：正负极端柱采用不同的标识设计区分极性，正极端柱带有十字标识、负极端柱采用一字标识，端柱与壳体的衔接处做了密封结构的细节刻画，顶部的注液孔、防爆阀结构也按照真实电芯的布局完成建模，还原了棱柱形动力电池顶部的功能部件排布逻辑。材质渲染阶段，电芯主体壳体采用哑光浅灰色工程塑料材质模拟铝塑复合外壳的质感，端柱部分采用亮面金属材质还原铜质极柱的金属光泽，极柱底部的绝缘密封垫采用暗红色橡胶材质表现，整体渲染光影柔和，清晰呈现出电芯各部分的结构层次与材质差异。设计思路上完全贴合车用磷酸铁锂方形电芯的工程实际，整体结构规整，边角做了微小的倒角处理避免应力集中，壳体的竖向筋条既提升了壳体的结构刚性，也增大了电芯的散热面积，适配车载动力电池大电流充放电的散热需求；顶部各功能部件的位置排布符合方形电芯的常规设计规范，极柱位置预留了足够的汇流排焊接空间，注液孔与防爆阀的位置避开极柱区域，兼顾生产装配的便利性与使用过程的安全性。模型整体比例精准，各部件的装配关系清晰，没有出现结构干涉的问题，既可以用于新能源汽车三电系统的装配演示，也可作为动力电池相关结构设计的参考素材，完整还原了量产方形磷酸铁锂动力电池的外观与核心结构特征。
