楼梯驱动用蜗轮蜗杆电动推杆结构

　　这款直线驱动执行机构，核心适配家用无障碍楼梯升降座椅、小型楼道输送装置的动力输出需求，这类应用场景对驱动单元的安装空间、自锁性能、输出扭矩冗余都有明确的硬性要求，常规的直齿传动推杆很难满足楼道设备倾斜安装时的负载锁止需求，一旦传动副失效很容易出现溜滑风险，因此在结构选型阶段直接确定了蜗轮蜗杆减速副搭配直流驱动电机的整体方案。

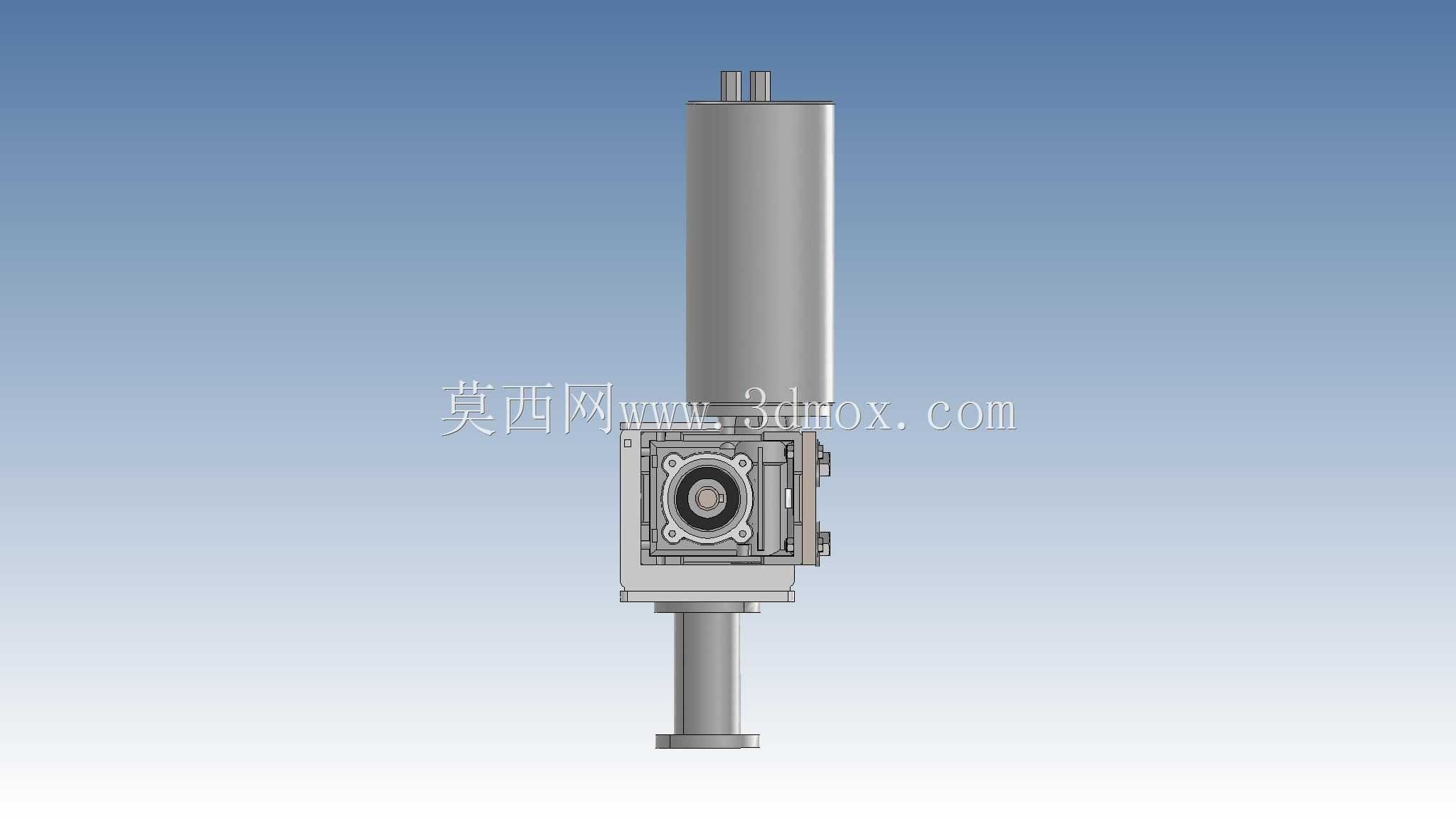

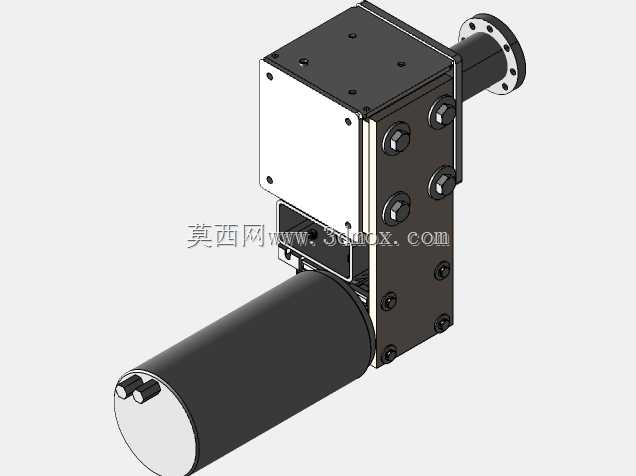

　　从结构布局来看，驱动电机采用立式同轴布置在减速箱体上方，电机输出轴直接插入蜗杆输入端，省去了额外的联轴器连接结构，既压缩了整体横向安装尺寸，也减少了传动链上的连接间隙带来的回程误差。蜗轮部分采用锡青铜材质嵌装在铸铁轮毂上，和输出轴通过平键实现扭矩传递，输出轴两端采用圆锥滚子轴承支撑，能够同时承受轴向推力和径向负载，匹配楼梯升降场景下推杆承受的偏载力矩，避免轴系长期受偏载出现弯曲变形。

　　实际安装边界上，整套驱动单元的上端电机筒外径控制在76mm，筒身长度185mm，下端减速箱体的横向轮廓尺寸控制在92mm见方，输出轴伸出端直径20mm，轴端预留了M16的标准安装螺纹孔，上下安装端的中心距控制在260mm，能够直接嵌入多数楼梯升降椅的侧边安装槽内，不需要对现有设备的机架结构做额外的切割改造。输出轴的最大直线行程预留120mm，额定输出推力1200N，空载运行速度控制在8mm/s，匹配楼梯设备缓慢平稳的运行要求，不会因为速度过快给乘坐人员带来不适感。

　　设计过程中重点考虑了倾斜安装工况下的润滑密封问题，减速箱体的结合面全部采用耐油橡胶密封圈密封，注油孔设置在箱体侧面倾斜45度位置，即使设备随楼梯倾斜35度安装，箱体内的润滑脂也不会出现渗漏问题，同时蜗轮蜗杆副的啮合位置始终处于润滑脂浸润范围内，避免长期干磨导致齿面过早磨损。电机尾部预留了霍尔传感器安装位，能够实时采集电机转速信号，对接设备的主控板实现行程位置的精准控制，到位自动切断动力输出，配合蜗轮蜗杆副本身的自锁特性，实现双重安全防护，即使设备在最大倾斜角度下断电，负载端也不会出现位移下滑。

　　从结构细节来看，输出轴和箱体之间采用了双唇口油封密封，能够阻挡楼道环境下的灰尘、潮气进入箱体内部，适配楼道内温差大、粉尘多的使用环境，延长设备的维护周期。箱体上预留了四个M8的安装固定孔，孔位采用对称布局，既可以正装也可以侧装，适配不同结构的楼梯升降设备安装需求，不需要额外制作转接安装板。电机的供电接线端设置在电机筒侧面，采用防水航空插头连接，接线时不需要拆开电机筒，现场安装布线效率更高，也避免接线过程中灰尘进入电机内部影响碳刷使用寿命。

　　在建模过程中，所有配合面都按照实际加工公差做了间隙预留，轴承安装位的公差采用k6过渡配合，轴和蜗轮的键槽配合采用H7/h6间隙配合，装配时不需要额外修配就能实现顺畅组装，所有棱角位置都做了R2的倒角处理，避免装配过程中划伤操作人员，也减少应力集中导致的箱体开裂风险。整套结构没有采用复杂的异形零件，所有机加工件都可以采用常规的车、铣工序完成加工，蜗轮、轴承、油封这些标准件都采用市面通用规格，后期维护更换配件不需要定制，能够有效降低设备的生产和后期维护成本。
