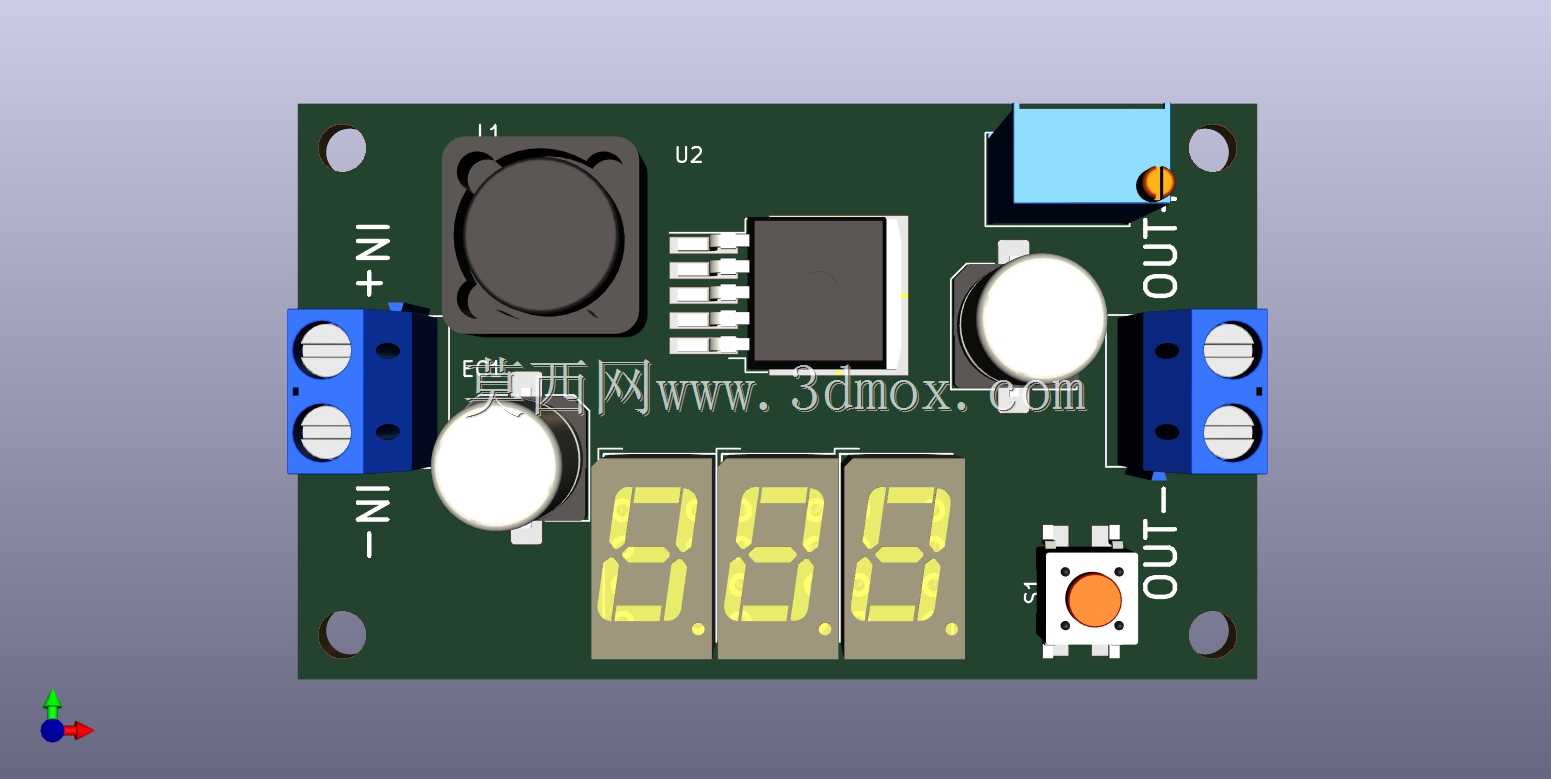

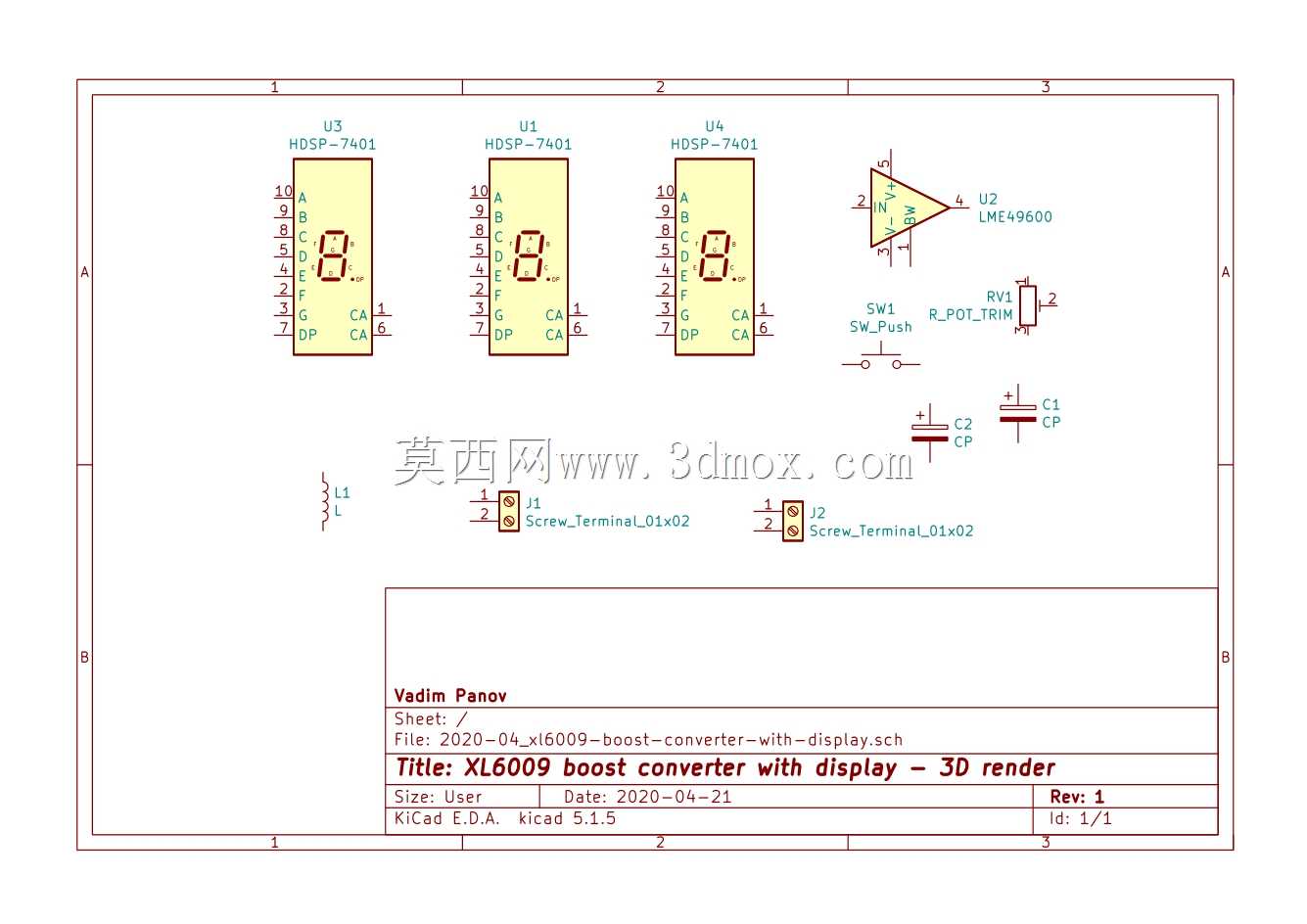

带7段数显屏的XL6009升压转换模块结构

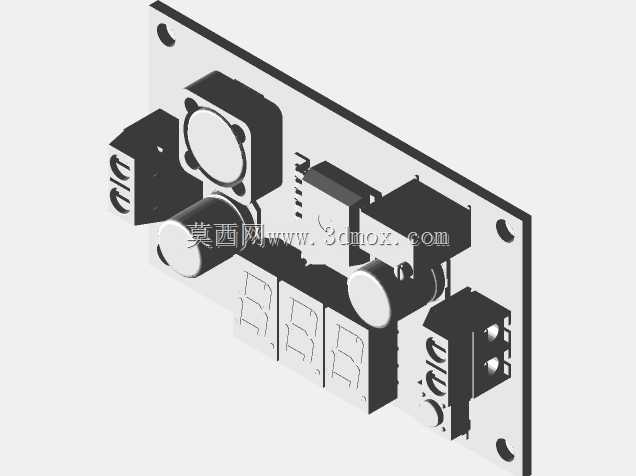

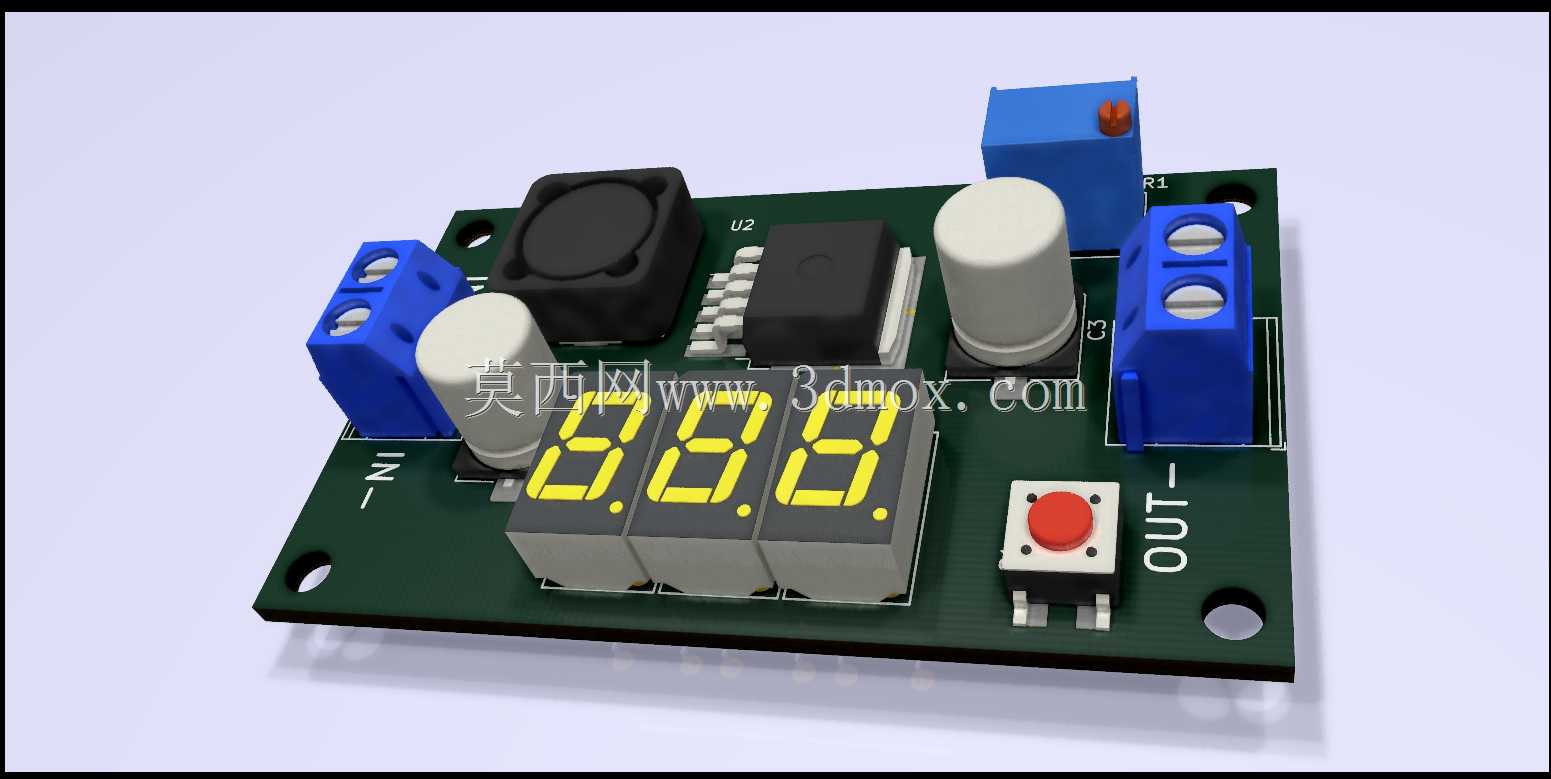

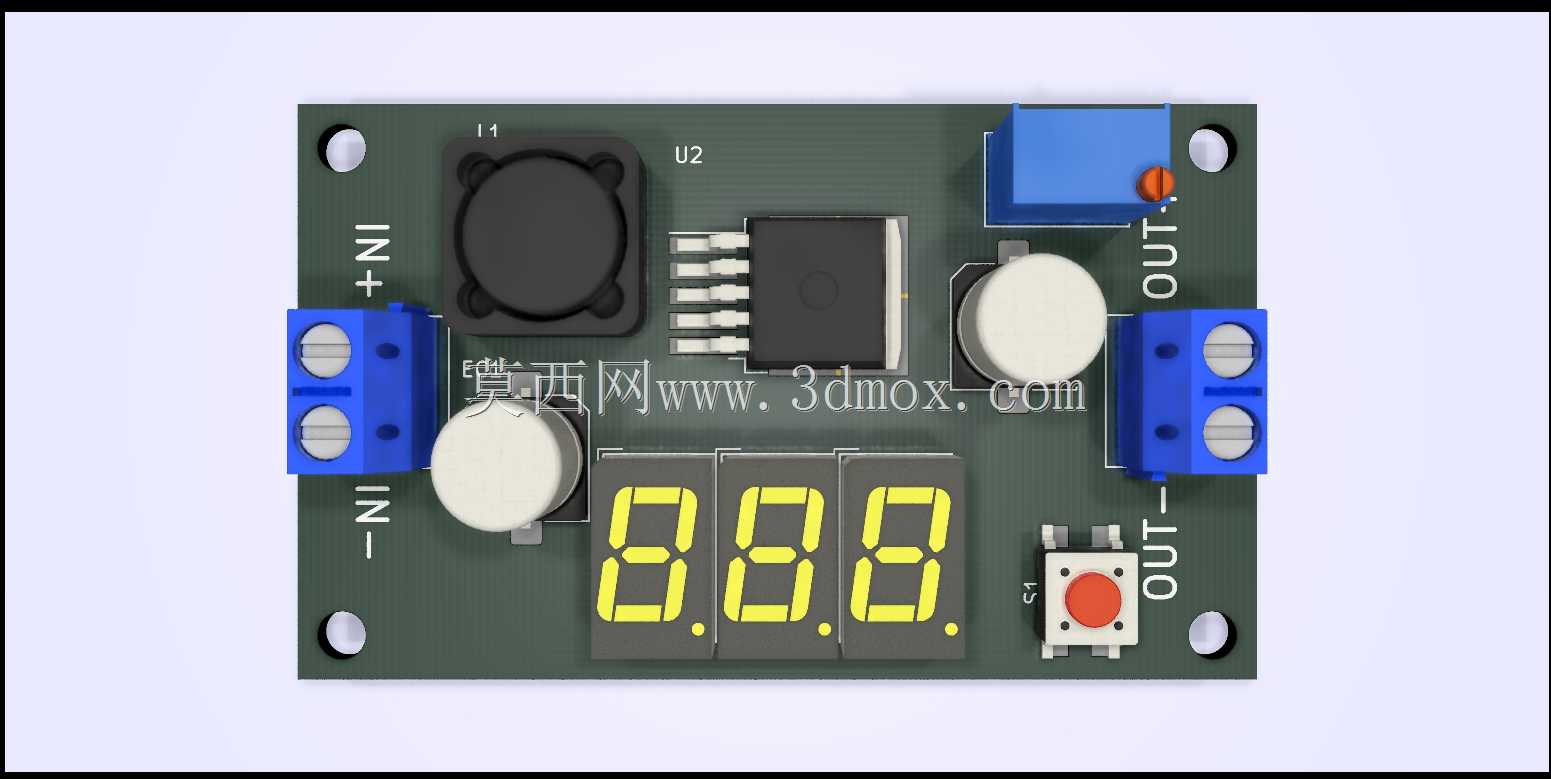

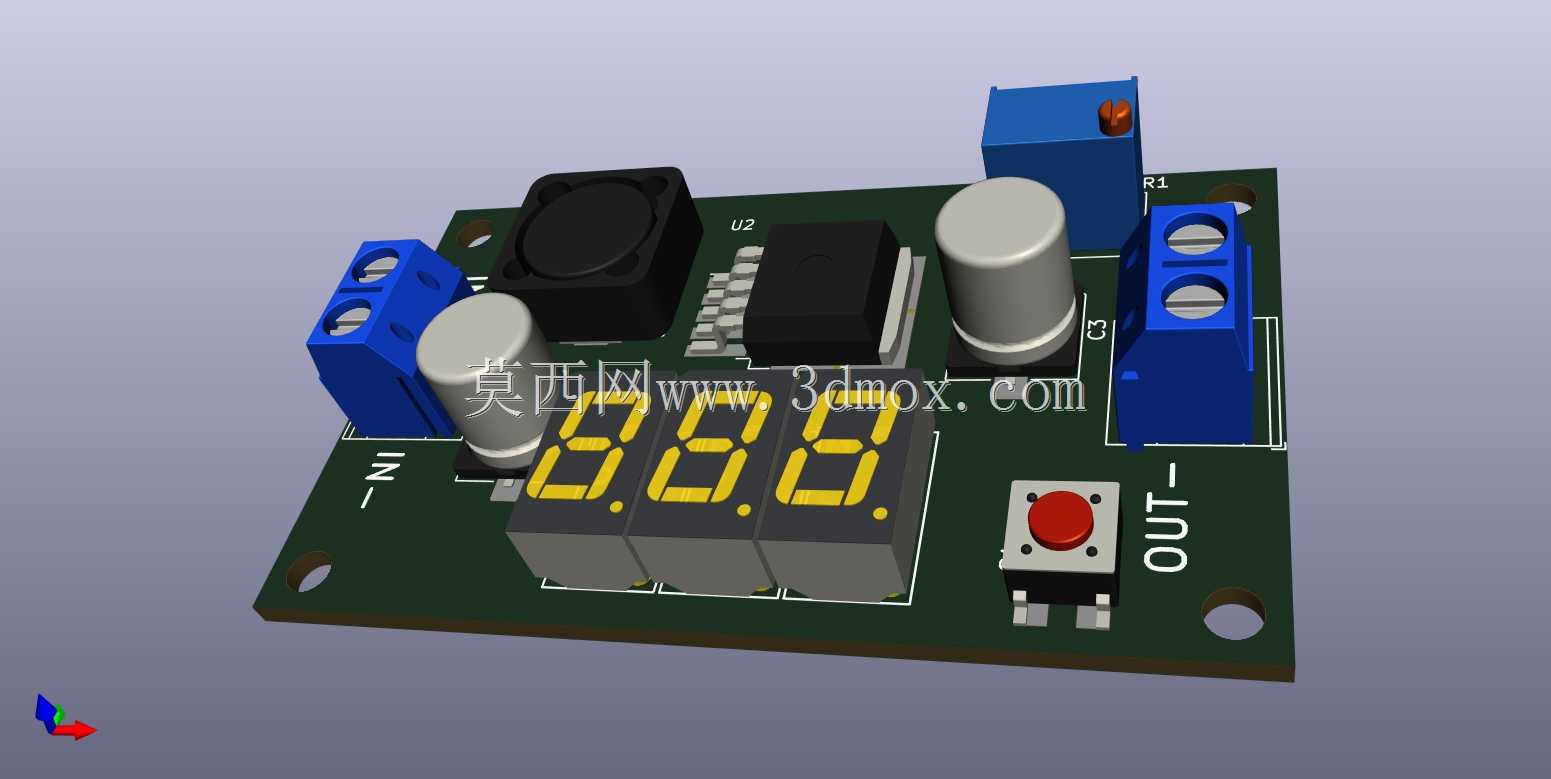

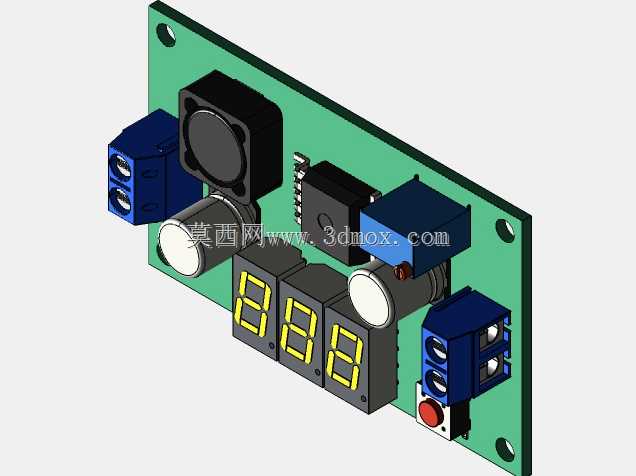

　　在嵌入式开发、小型电子设备改装、户外便携供电系统搭建的场景里，升压转换模块是极为常用的电源适配部件，不少工程师在采购现成模块后，往往需要为其匹配定制化的设备外壳，避免模块裸露在使用环境中出现引脚短路、积灰受潮、外力磕碰损坏的问题，这时候精准的三维结构模型就成了外壳设计阶段的核心参考依据。这款带7段显示屏的XL6009升压转换结构，完全围绕实际PCB的元件布局做1:1还原，建模过程中逐一核对了板载功率电感、升压芯片、滤波电容、可调电阻、数码显示屏、接线端子的实际占位高度与投影尺寸，没有做任何简化省略，能直接导入外壳设计工程中做干涉检查，省去了工程师手动测量模块尺寸、逐个绘制元件占位的重复工作。从实际使用的角度看，

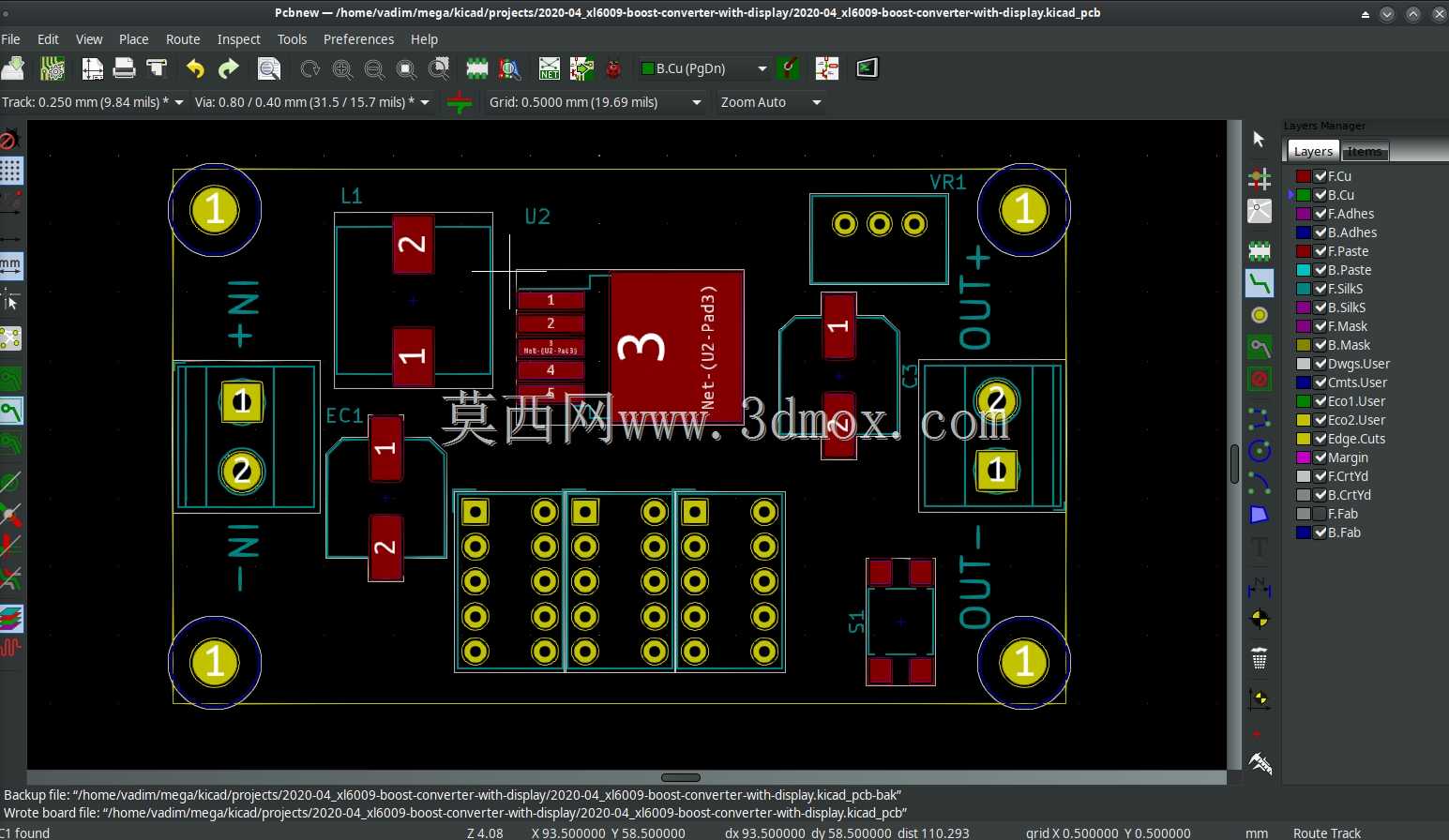

　　这款升压模块主要用于将低压直流输入抬升到所需的高压输出区间，常见于单节锂电池供电需要输出12V驱动传感器、低压太阳能板给备用电池组充电、便携小功率设备需要可调电压供电的场景，板载的7段显示屏可以实时显示当前输出电压数值，不用外接万用表就能直观确认输出状态，调试过程中能大幅提升接线与参数调整的效率。做结构设计的时候，首先要明确模块的安装边界：模块的PCB基板为规则矩形，四个角预留的安装孔位坐标完全匹配实物，设计外壳固定柱时要严格对应孔位间距，同时要给板上最高的功率电感元件预留足够的顶部安全间隙，避免外壳装配后压碰元件造成引脚脱焊；显示屏区域要在外壳面板上预留对应尺寸的开窗，开窗边缘要做遮光挡边设计，避免外部光线干扰数码管的显示清晰度，

　　同时要注意显示屏与PCB的焊接高度，确保面板装配后数码管表面与面板内侧面的间隙控制在0.3-0.5mm，既不会蹭花数码管表面，也不会因为间隙过大导致显示内容发虚。接线端子的位置要在外壳侧壁预留对应的走线开口，开口尺寸要匹配常用导线的线径范围，同时要考虑端子螺丝的调节空间，避免外壳挡住螺丝调节位导致后续接线时无法拧紧固定导线。不少工程师在设计这类模块外壳时容易忽略元件的高度差，比如XL6009主芯片上方的散热片高度、滤波电容的顶端高度、可调电阻的调节帽高度，这些细节如果在建模时出现偏差，很容易导致外壳装配后出现顶壳、压件的问题，这款模型在构建时就把这些细节全部做了还原，甚至连接线端子的塑料卡扣、PCB板上的丝印标识轮廓都做了对应呈现，

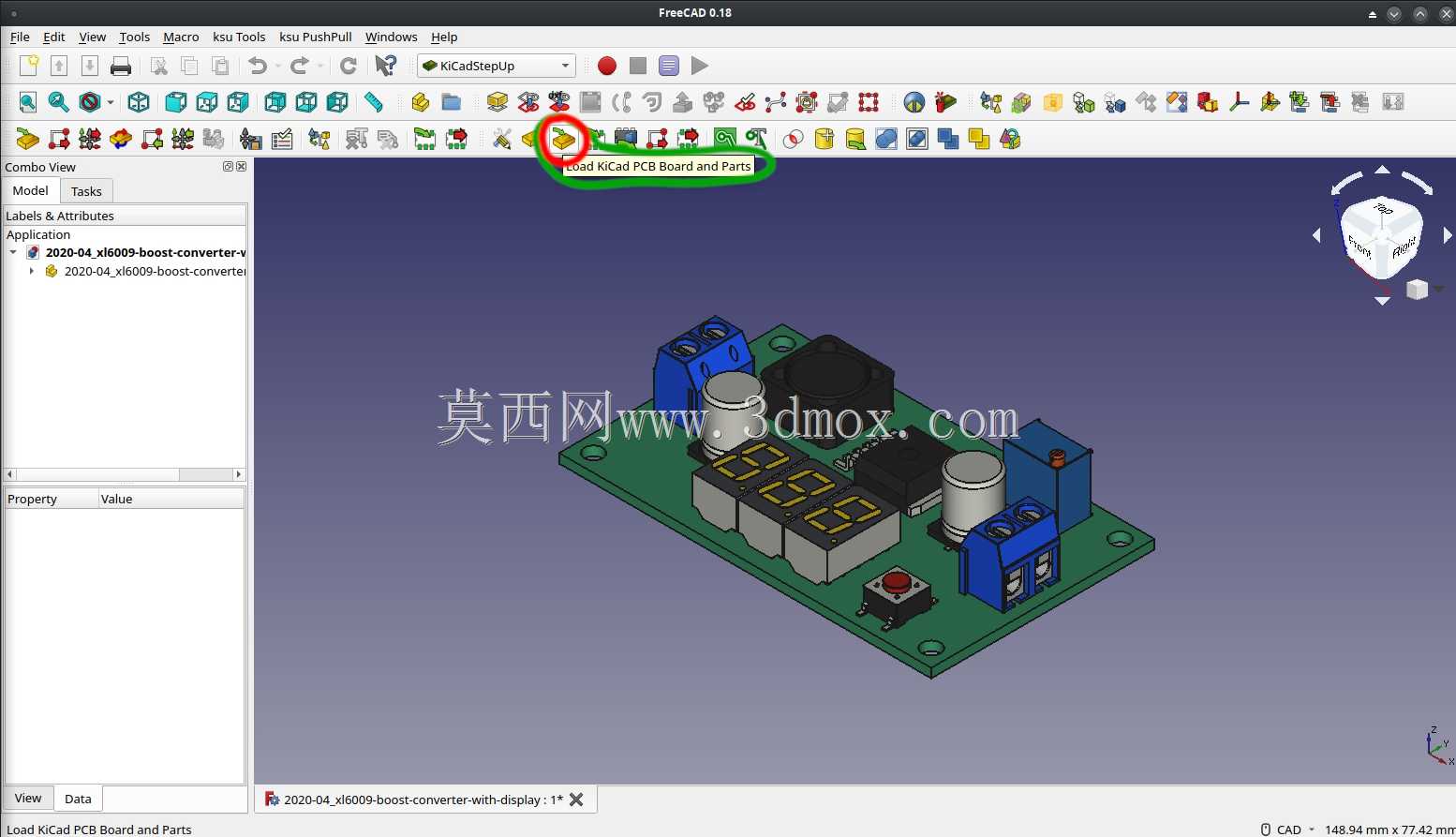

　　导入装配环境后可以直接模拟外壳的装配过程，检查各个位置的间隙是否合理。另外在做设备内部布局的时候，这个模型也能直接用于整体空间排布，比如把模块集成到便携仪器内部时，可以提前确认模块与周边电池、主控板、接口部件的安全间距，尤其是功率电感工作时会产生一定的电磁辐射，布局时要通过模型确认电感位置与敏感信号元件的距离，避免出现电源干扰影响设备正常工作。对于需要做面板开孔的设计场景，模型上的显示屏轮廓、接线端子位置都能直接提取投影轮廓生成开孔草图，不用反复对照实物测量调整，能大幅缩短外壳从设计到打样的周期，减少因为尺寸偏差导致的打样返工问题。实际工程应用里，这类电源模块的结构建模最考验细节还原度，任何一个元件的尺寸偏差都可能导致整个外壳设计报废，这款结构在构建时完全参照实际焊接完成的成品模块尺寸做校准，所有元件的位置公差控制在0.1mm以内，完全能满足结构设计、装配模拟、空间排布的使用需求。
