微型深沟球陶瓷球轴承结构设计

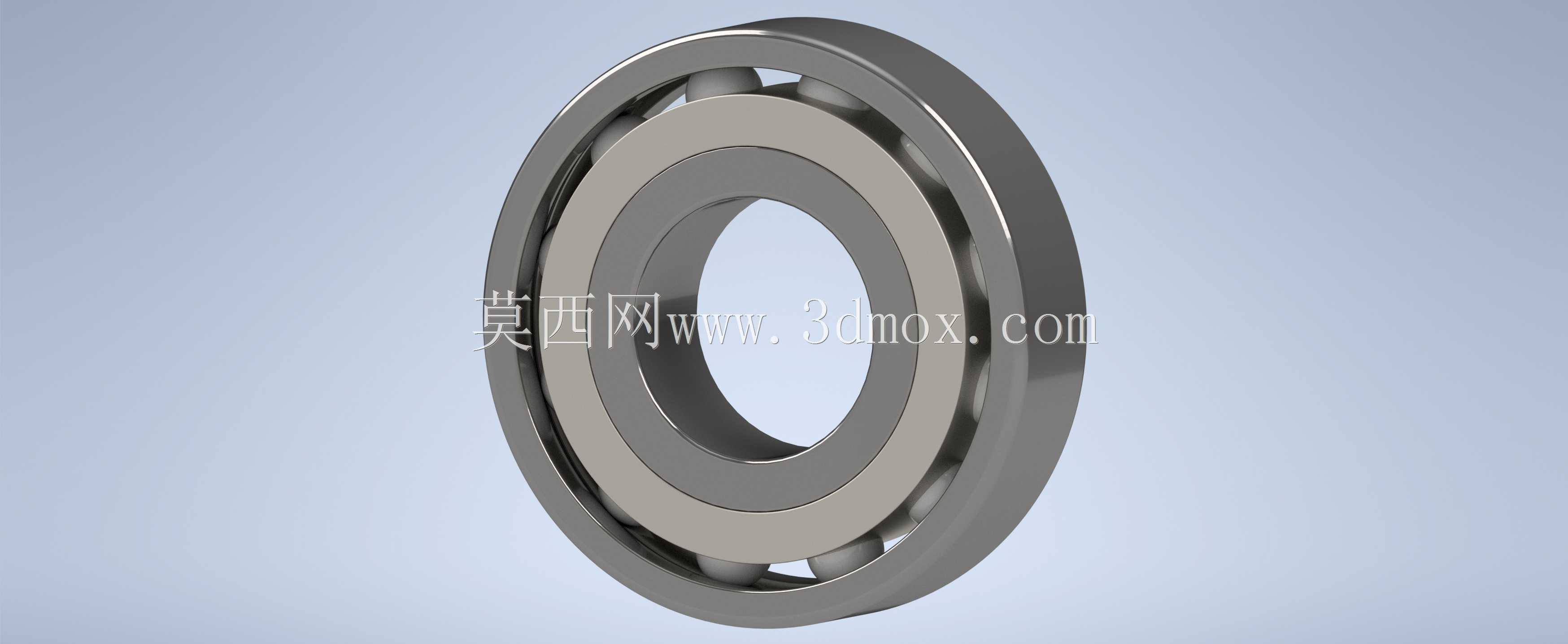

　　这类小尺寸陶瓷球轴承，常出现在对空间占用要求严苛、同时需要低摩擦运转的精密机构中，比如微型伺服输出端、小型检测仪器的旋转枢轴、便携通讯设备的翻盖或转轴结构、微型流体泵的叶轮支撑位，不少手持精密工具的转动部位也会选用同规格的轴承做径向支撑。从结构上看，该轴承采用标准深沟球滚道设计，内圈、外圈均为金属材质，滚动体选用陶瓷球，相比同尺寸全钢轴承，陶瓷球的密度更低，高速运转时滚动体的离心力更小，能在高转速工况下保持更低的温升，同时陶瓷材料自润滑特性较好，在缺乏充分油脂润滑的场景下也能维持一段时间的稳定运转，不会像钢球那样快速出现咬合磨损。

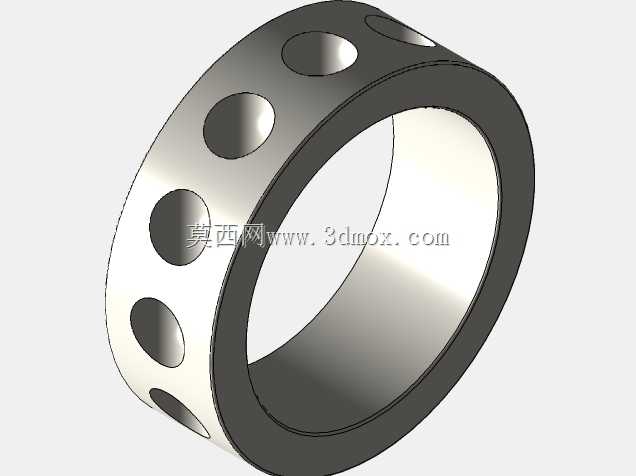

　　设计这类微型轴承时，首先要严格控制滚道的曲率半径，曲率过大会导致接触应力集中，轴承承载能力下降，曲率过小则会增加滚动体的运转摩擦阻力，针对5mm内径的规格，内圈滚道曲率通常取滚动体直径的52%左右，外圈滚道曲率取53%左右，既能保证足够的接触面积分散载荷，又不会让滚动体在滚道内出现卡滞。其次要控制径向游隙，微型轴承的游隙量级通常在微米级，游隙过大会导致运转时出现径向跳动，影响支撑精度，游隙过小则会在温度升高时出现滚道抱死，针对常温使用场景，该规格轴承的径向游隙通常控制在5-12μm区间，适配多数轻载高速的使用需求。保持架采用浪形冲压保持架，兜孔间隙控制在滚动体直径的2%-3%，既可以将滚动体均匀分隔开，避免滚动体之间直接接触产生摩擦，又不会因为间隙过大导致滚动体在兜孔内出现窜动，引发运转噪音。

　　尺寸边界上，该轴承内径为5mm，与轴的配合通常选用h5级公差，过盈量控制在1-5μm，既可以保证内圈与轴同步运转，不会出现跑内圈的磨损问题，又不会因为过盈量过大导致内圈滚道变形，影响游隙精度。外径11.5mm，与安装座孔的配合选用H6级公差，间隙量控制在0-8μm，方便装配的同时，避免外圈在座孔内出现滑动磨损。轴承厚度为3mm，安装时需要预留的轴向空间不小于3.2mm，避免端盖压紧时对轴承外圈施加额外的轴向载荷，导致轴承运转阻力增大。安装过程中需要注意，不能直接敲击轴承内外圈，装配力需要施加在过盈配合的套圈上，比如将轴承压装到轴上时，力只能作用在内圈端面，压装到座孔时力只能作用在外圈端面，避免滚动体和滚道受到冲击载荷出现压痕，影响后续的运转精度和使用寿命。

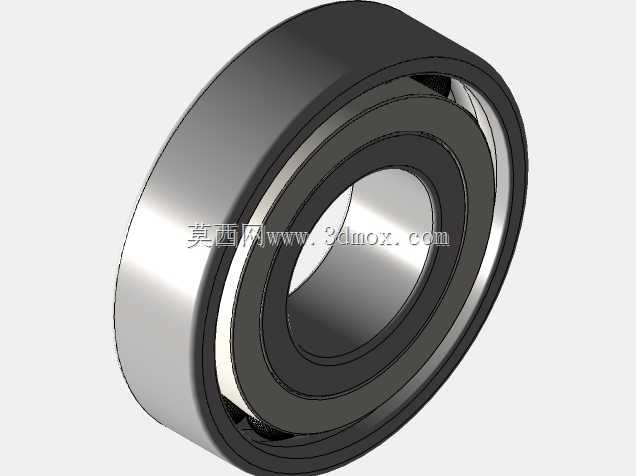

　　在实际选型应用中，这类微型陶瓷球轴承主要承受纯径向载荷，也可以承受一定的双向轴向载荷，但轴向载荷不能超过额定径向载荷的20%，否则会导致滚道接触角偏移，加剧局部磨损。润滑方面，通常选用低粘度的微型轴承专用润滑脂，填脂量控制在轴承内部空腔的20%-30%即可，填脂过多反而会增加运转时的搅拌阻力，导致温升过快。密封形式上，该规格轴承如果应用在有粉尘的环境中，可以加装双面铁封或者胶封，不过加装密封会增加一定的摩擦扭矩，对启动灵敏度要求极高的场景，通常选用开式结构，配合安装部位的结构防尘设计即可。

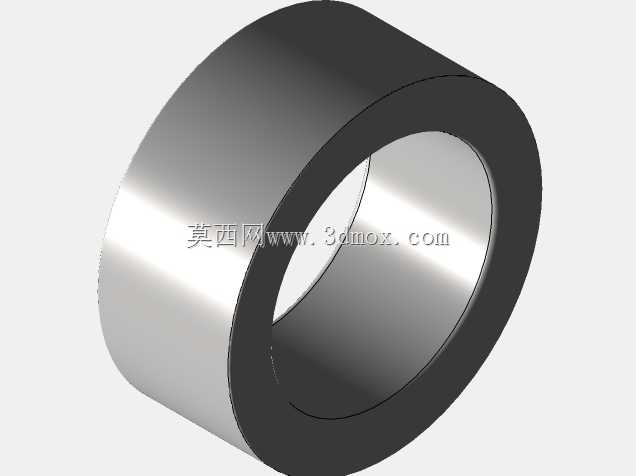

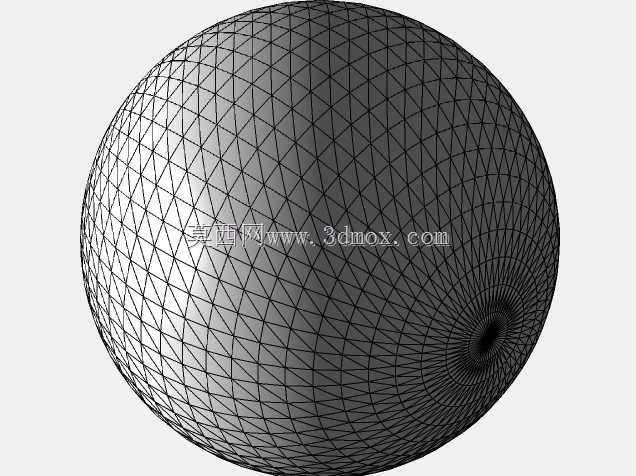

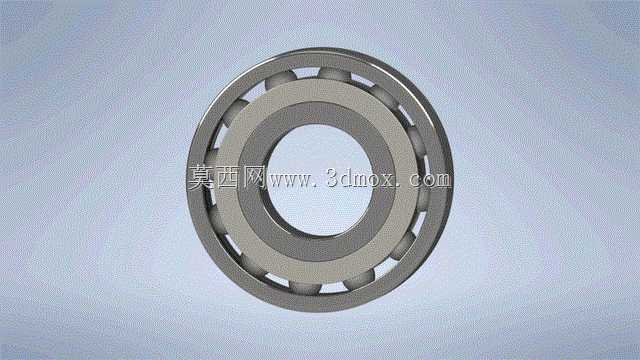

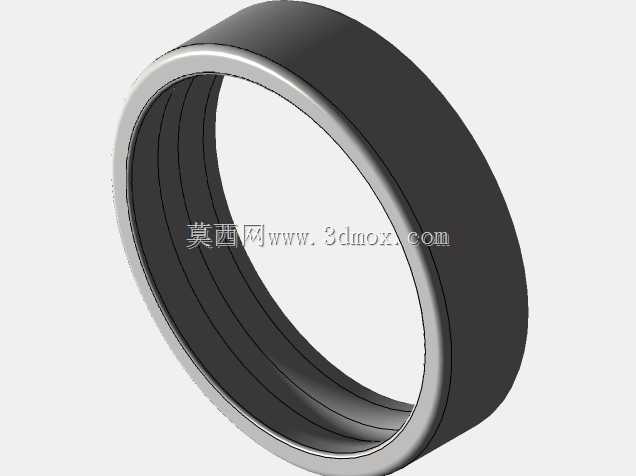

　　建模过程中，需要先确定内外圈的截面轮廓，通过旋转命令生成基础套圈结构，再根据滚动体直径和节圆直径，创建单个滚动体模型，通过圆周阵列完成所有滚动体的排布，之后创建浪形保持架的单片结构，通过铆接结构组合成完整保持架，装配时需要注意滚动体与滚道的相切约束，保持架兜孔与滚动体的同轴约束，还原真实的装配间隙，避免模型出现干涉。建模完成后可以通过运动仿真验证轴承的运转灵活性，检查不同套圈转动时滚动体的自转和公转轨迹是否符合实际运动规律，确保模型的结构合理性，为后续的有限元受力分析、机构运动模拟提供准确的模型基础。
