热释电红外运动感应元件三维结构

　　在民用安防、智能家居、自动感应控制领域，热释电红外运动检测方案的核心探测元件，是整套感应系统的信号采集源头，直接决定了整套感应装置的探测灵敏度、覆盖角度与抗干扰能力。这类元件的结构设计，需要兼顾光学窗口的红外透过效率、引脚的焊接适配性、管壳的电磁屏蔽性能，同时要匹配通用PIR模块的标准化安装位，降低下游厂商的二次开发适配成本。

　　从实际应用场景来看，这类感应元件大量部署在楼道自动感应灯、人体感应开关、安防入侵探测探头、自动门触发装置、非接触式感应洁具等设备中，核心作用是捕捉探测范围内移动的人体发出的特定波长红外信号，将光信号转化为可被后续信号处理电路识别的电信号，无需主动发射探测波束，依靠被动接收红外辐射完成检测，整体功耗极低，适合电池供电的低功耗感应类设备长期运行。

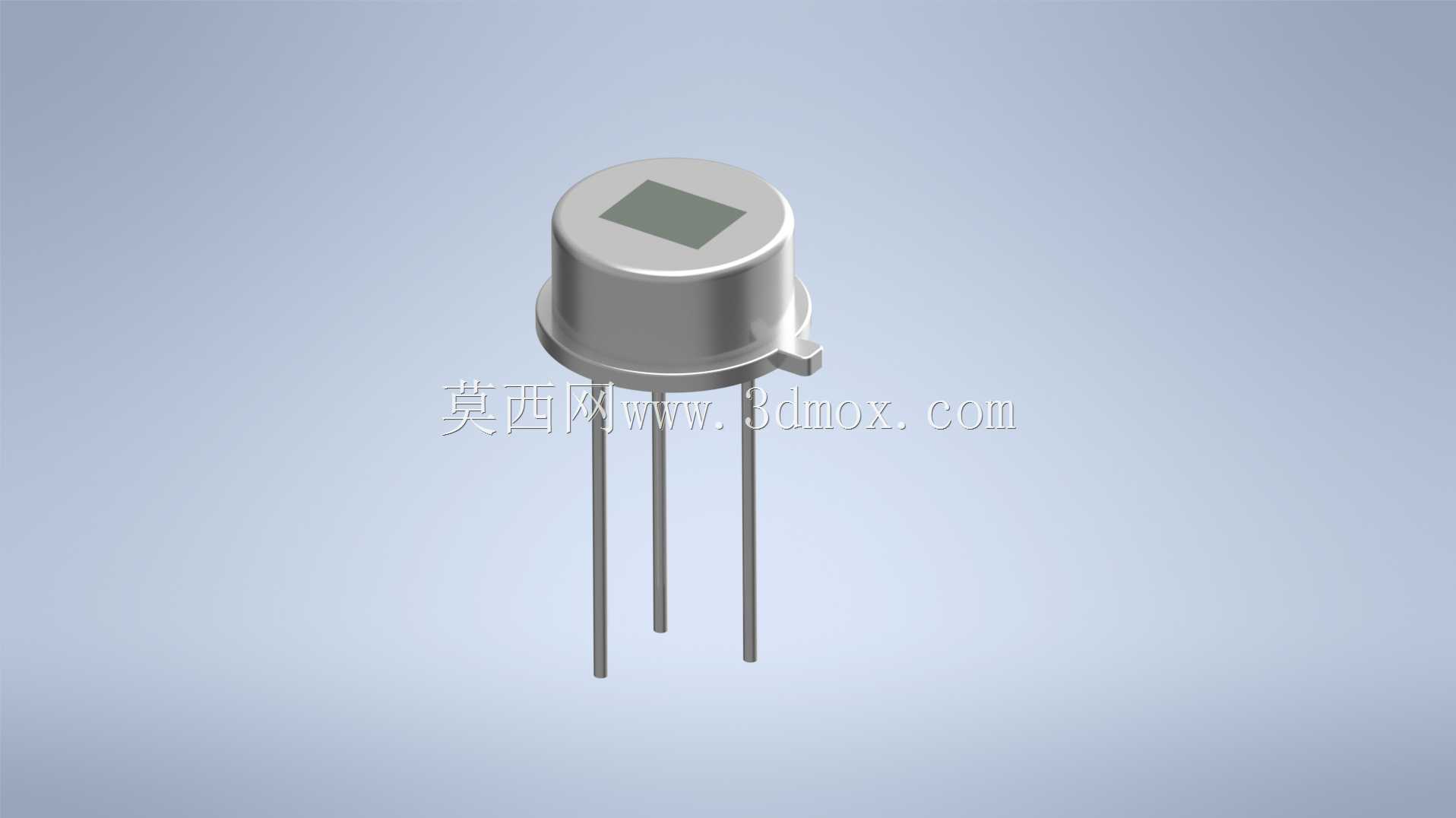

　　在结构设计层面，这款感应元件采用TO金属封装管壳结构，顶部开设方形光学窗口，窗口位置镶嵌红外滤光片，仅允许特定波长范围的红外辐射进入管芯，过滤可见光、近红外等杂波信号，避免环境光线变化造成的误触发。管壳采用金属材质，一方面可以为内部的热释电敏感元提供物理防护，隔绝外界机械磕碰、潮气侵入对管芯的损伤，另一方面金属壳体可以形成连续的电磁屏蔽层，降低空间中杂散电磁信号对微弱感应信号的干扰，提升信号输出的稳定性。管身侧面预留的定位凸点，在插件安装时可以和PCB上的定位缺口配合，避免元件插反导致的引脚接线错误，同时在波峰焊过程中可以限制元件的转动偏移，保证焊接后元件的光学窗口朝向符合设计预期。

　　引脚部分采用三根直插式金属引脚，引脚间距遵循通用TO封装的标准间距参数，适配市面上绝大多数通用PIR模块的PCB焊盘孔位，下游厂商在做方案选型时，不需要重新调整PCB封装尺寸，可以直接替换同规格的其他型号元件，缩短产品开发周期。引脚长度预留了足够的焊接余量，既可以直接波峰焊在PCB板上，也可以根据安装需求弯折引脚，调整元件的安装高度，适配不同厚度的外壳、不同角度的菲涅尔透镜安装位置。需要注意的是，引脚的根部和管壳的封接位置做了应力释放设计，弯折引脚时需要预留至少2mm的根部余量，避免弯折应力传递到封接位置，造成管壳密封失效、内部管芯移位的问题。

　　从安装边界来看，这款元件的圆柱形管身直径、整体高度都匹配通用PIR传感器的安装尺寸，在设计配套的感应模块结构时，元件顶部的光学窗口需要和菲涅尔透镜的焦点位置对齐，窗口表面和透镜内表面的距离需要控制在设计公差范围内，距离过大会导致探测角度收窄、远距离探测灵敏度下降，距离过小则可能出现近场探测盲区，同时要避免结构件遮挡窗口的有效通光区域。在PCB布局时，元件的引脚周边要避免布置大功率发热元件，热源产生的红外辐射和温度传导会导致管芯温度漂移，引发误触发或者灵敏度下降的问题，必要时可以在元件和发热元件之间增加隔热挡片。

　　在实际选型建模过程中，还原这类元件的三维结构时，需要重点还原管壳的外形尺寸、引脚的位置与线径、顶部窗口的尺寸与位置、侧面定位凸点的尺寸与朝向，这些尺寸直接影响后续结构设计时的干涉检查、安装位匹配。尤其是定位凸点的位置，很多工程师在建模时容易忽略这个细节，导致输出的PCB封装、结构件定位槽和实际元件不匹配，生产组装时出现元件无法安装、朝向错误的问题。另外顶部滤光片的安装深度也需要准确还原，在做菲涅尔透镜的光路匹配时，滤光片的位置直接决定了敏感元的实际受光位置，尺寸偏差会导致整个感应范围的设计出现偏差。

　　这类被动红外感应元件的结构看似简单，但是每一处尺寸细节都和实际使用性能直接相关，比如管壳的高度如果偏差过大，会导致元件安装后顶部顶住菲涅尔透镜，或者距离透镜过远无法有效聚焦；引脚的直径如果和焊盘孔径不匹配，会出现焊接虚焊、插件困难的问题；滤光片的窗口尺寸如果和设计值不符，会导致有效受光面积变化，直接影响探测灵敏度。在做三维建模时，不能只做外观的形似，需要结合实际生产组装、电路焊接、光路匹配的需求，把所有影响安装和性能的关键尺寸都准确还原，才能给后续的结构设计、PCB设计提供可靠的模型参考，减少打样阶段的适配问题。
