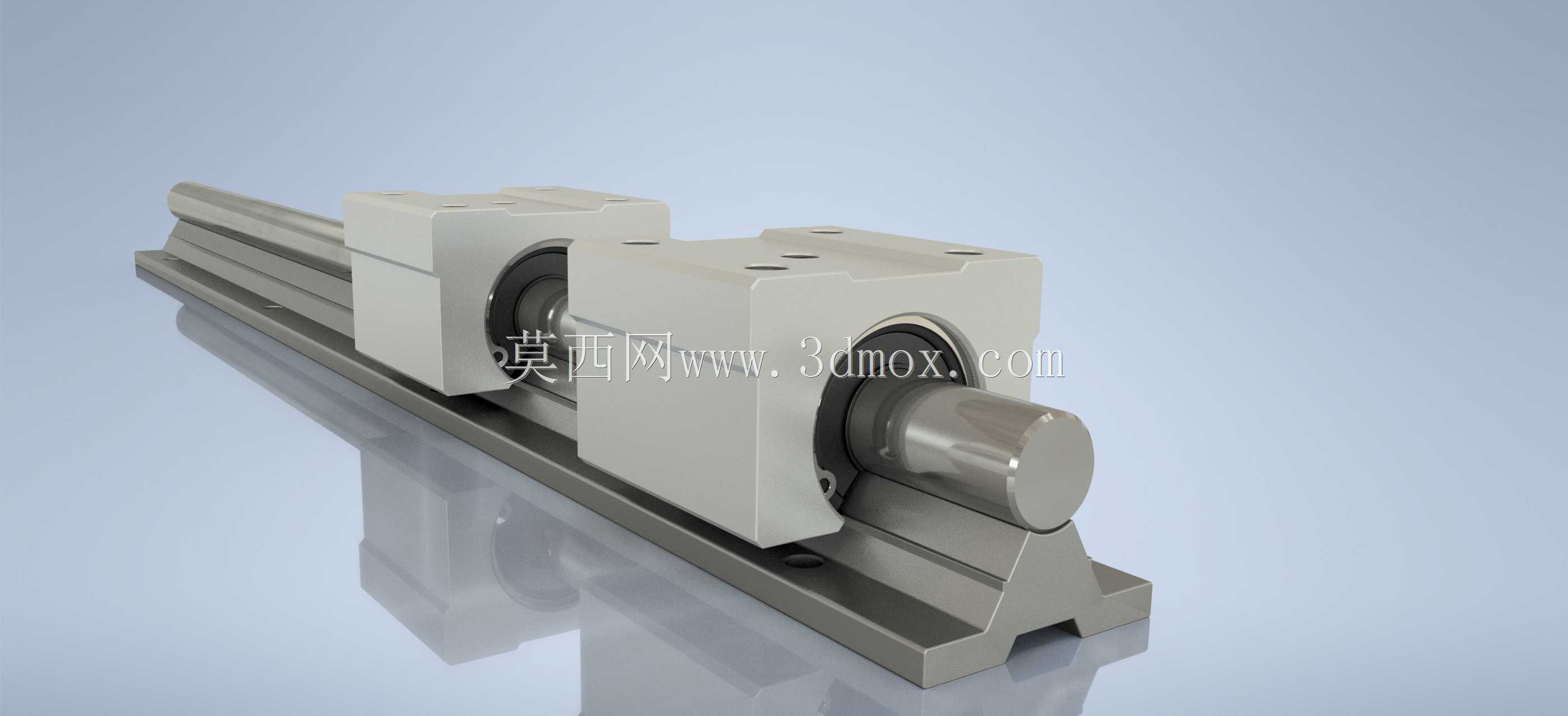

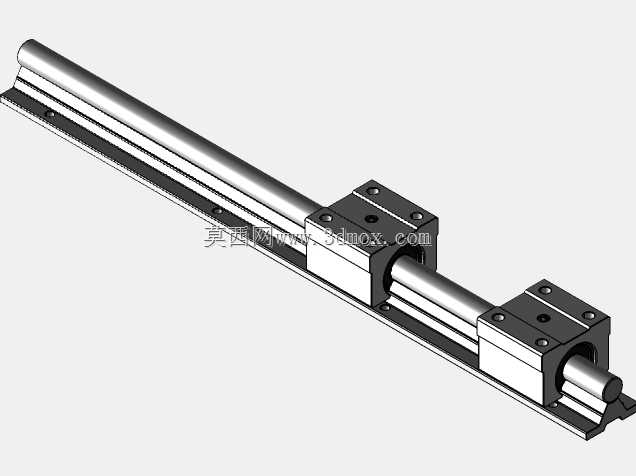

SBR12线性导轨配套滑块组件结构设计

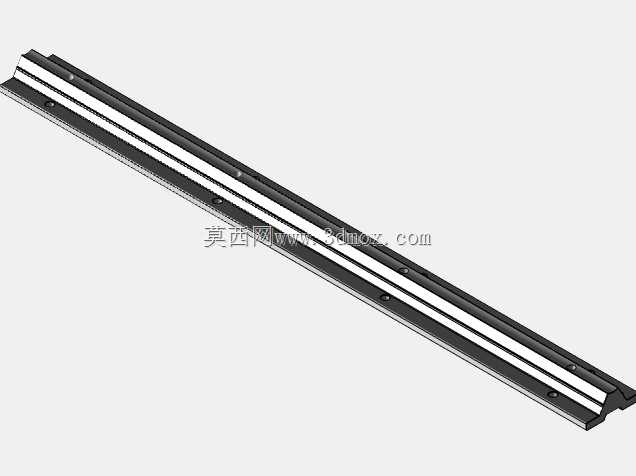

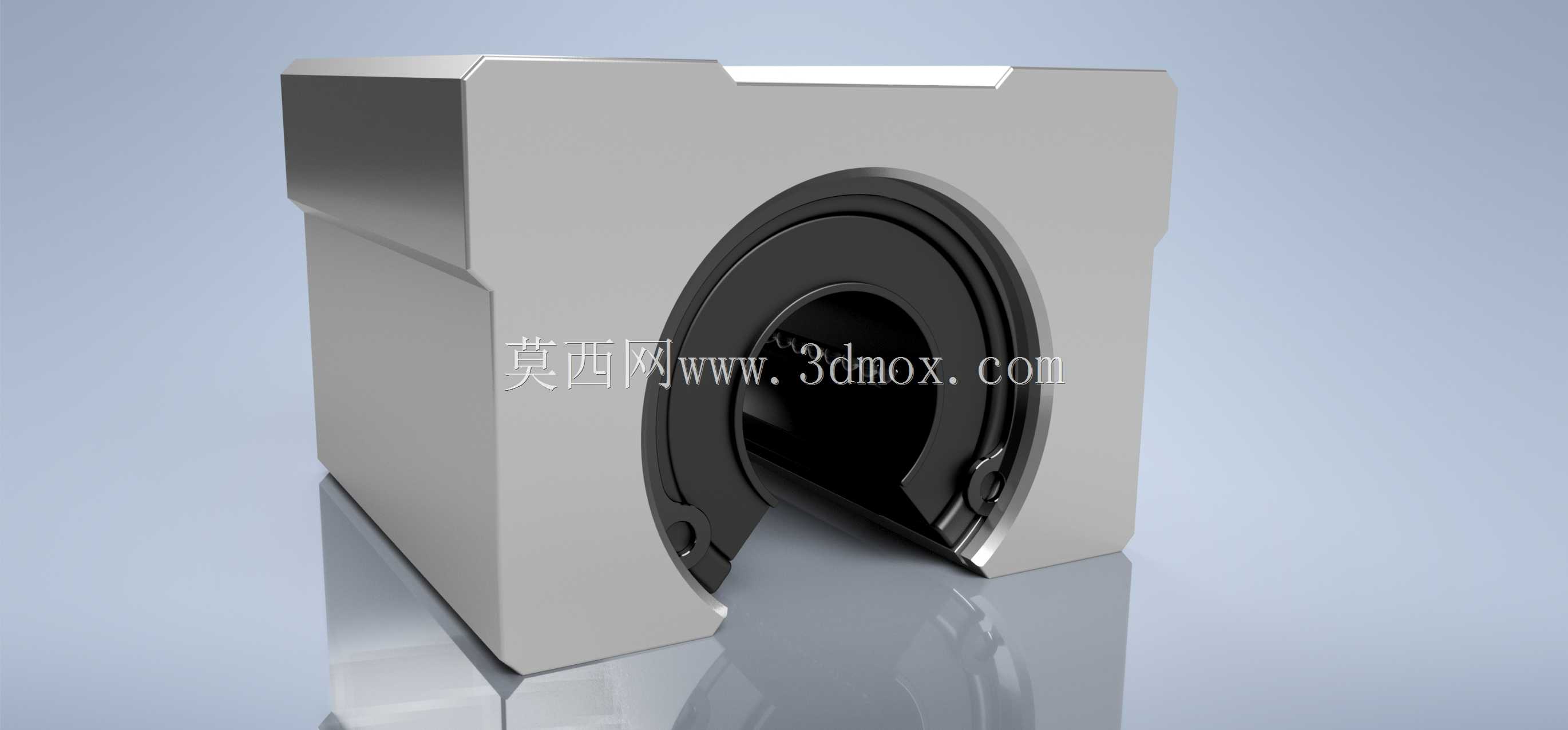

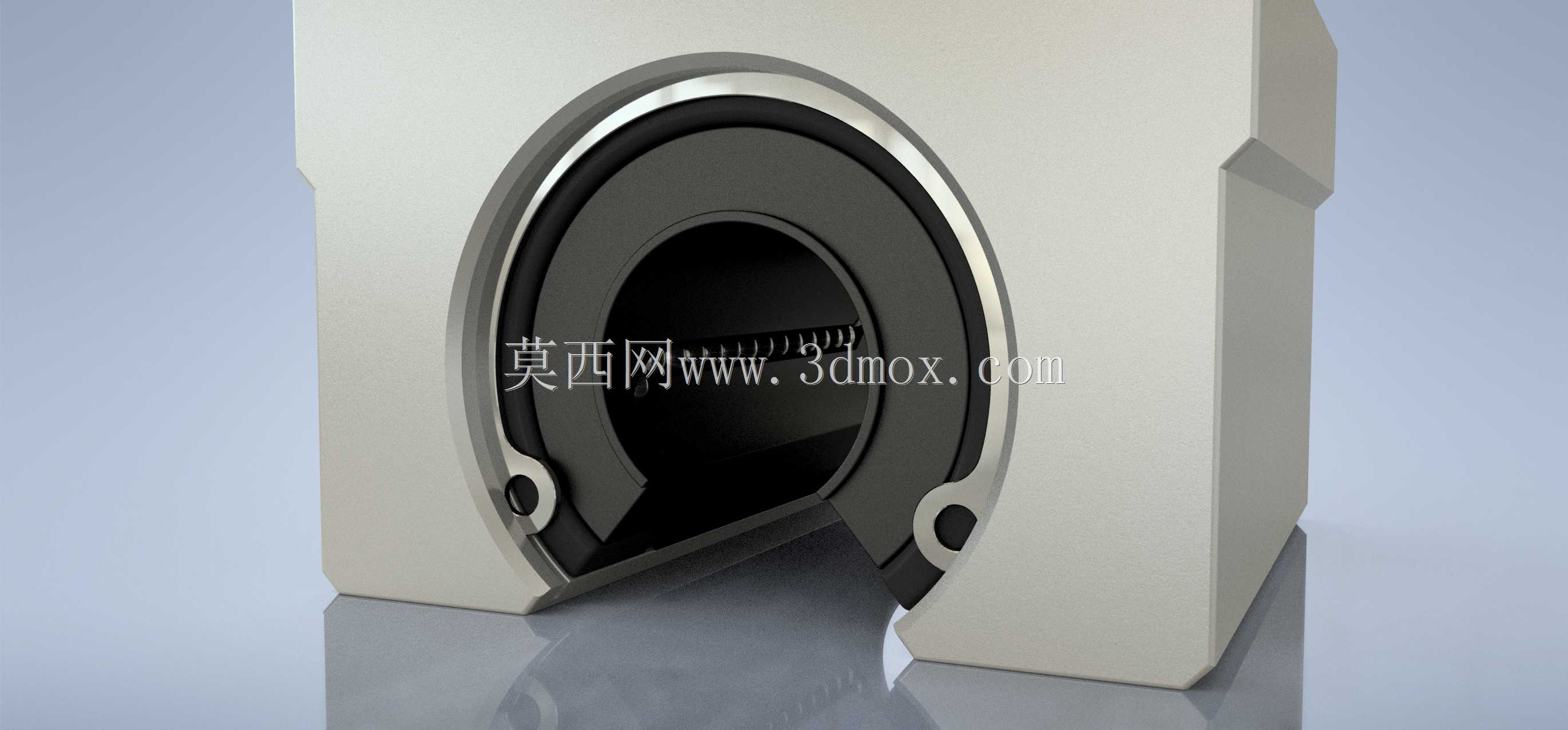

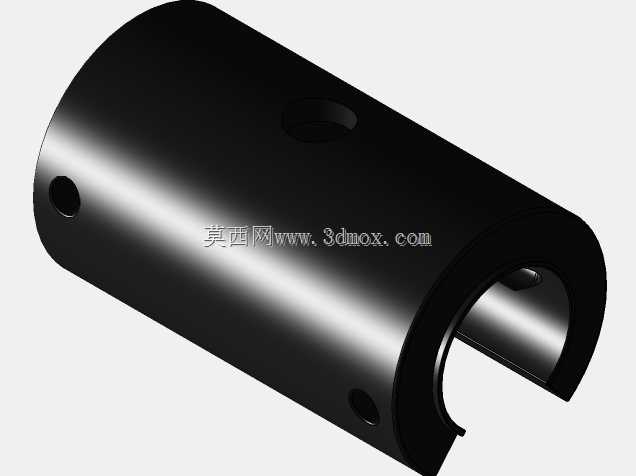

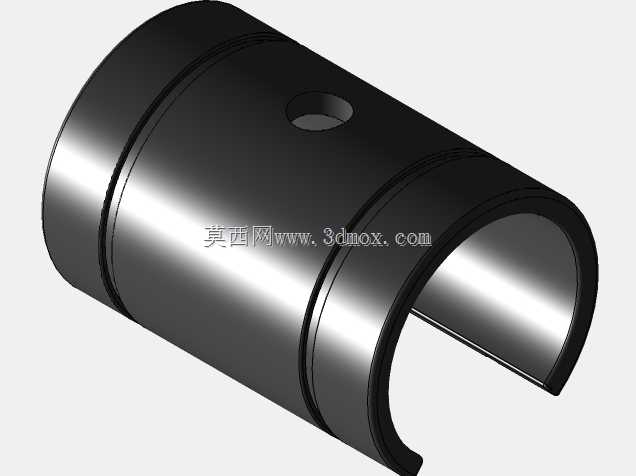

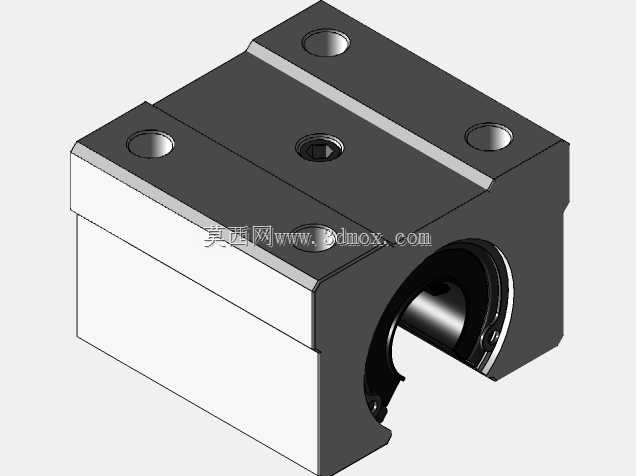

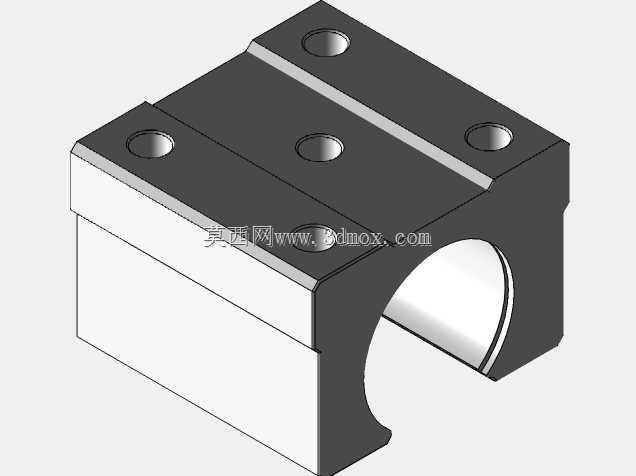

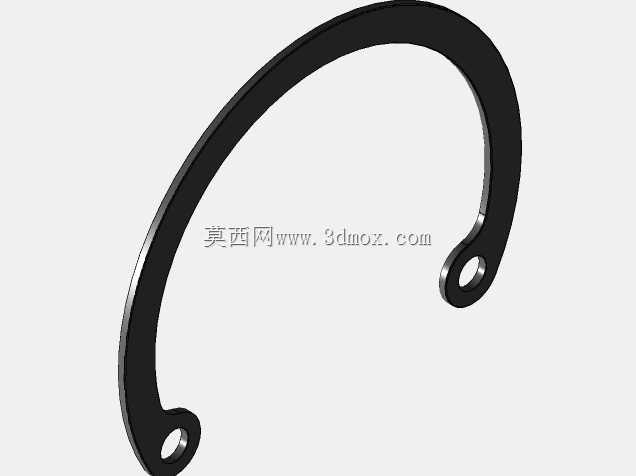

车间里小型数控设备改装时，常遇到外购导轨滑块装配后卡滞、运行精度衰减快的问题，根源多是滑块内部轴承与导轨圆弧面的配合公差留取不合理，或是滑块安装基面的平面度要求未结合实际加工能力做适配调整。这套SBR12规格的线性钢轨与滑车组件，在结构细节上针对这类现场痛点做了针对性的适配优化。钢轨的支撑底座采用带安装沉槽的梯形截面，既保证了导轨安装后的整体刚性，又能让固定螺栓的头部完全沉入槽内，不会凸出表面干涉滑块的全行程运行，沉槽的宽度与深度公差经过反复校核，适配市面常用的内六角圆柱头螺栓尺寸，现场安装时不需要额外做沉孔扩孔加工，降低了装配现场的加工工作量。滑块部分的壳体做了双侧密封槽的预留，槽位的深度与宽度刚好适配常规的丁腈橡胶密封条，装配后可以阻挡车间内的切削碎屑、粉尘进入滑块内部的轴承滚道区域，延长组件的维护周期。滑块端面的轴端挡圈槽位置做了偏移调整，避开了轴承外圈的受力承载区，不会因为挡圈的安装挤压造成轴承外圈变形，进而导致滚动体运行时的阻力突增。钢轨的滚道圆弧面与滑块内轴承的外圆弧面做了曲率差设计，两者的曲率差值控制在0.02毫米范围内，既保证了足够的接触刚度承受径向负载，又不会因为曲率完全一致造成运行时的爬行现象，低速进给时的运行平稳性可以满足小型雕刻机、3D打印设备的进给精度要求。滑块顶部的安装螺纹孔做了等距排布，孔位的中心距公差控制在±0.01毫米，和常用的工装连接板安装孔位完全匹配，不需要额外做转接板设计，直接就能固定负载工装。钢轨的两端做了倒角处理，倒角角度为45度，装配滑块时可以顺畅引导轴承对准滚道，不会因为端部锐边磕碰造成轴承滚道的划伤，减少装配过程中的零件损耗。滑块壳体的壁厚做了均匀化处理，最薄处的壁厚不小于5毫米，铝合金材质加工时不会因为装夹受力造成变形，加工完成后的形位公差可以长期保持稳定，不会因为存放时间过长出现精度衰减。
