标准节距12.7mm48齿镂空链轮结构

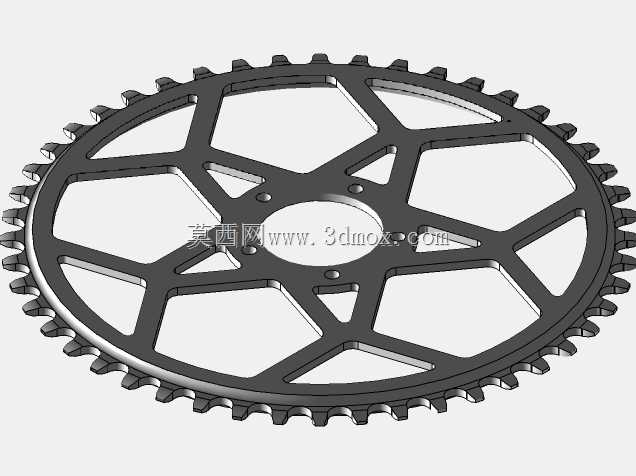

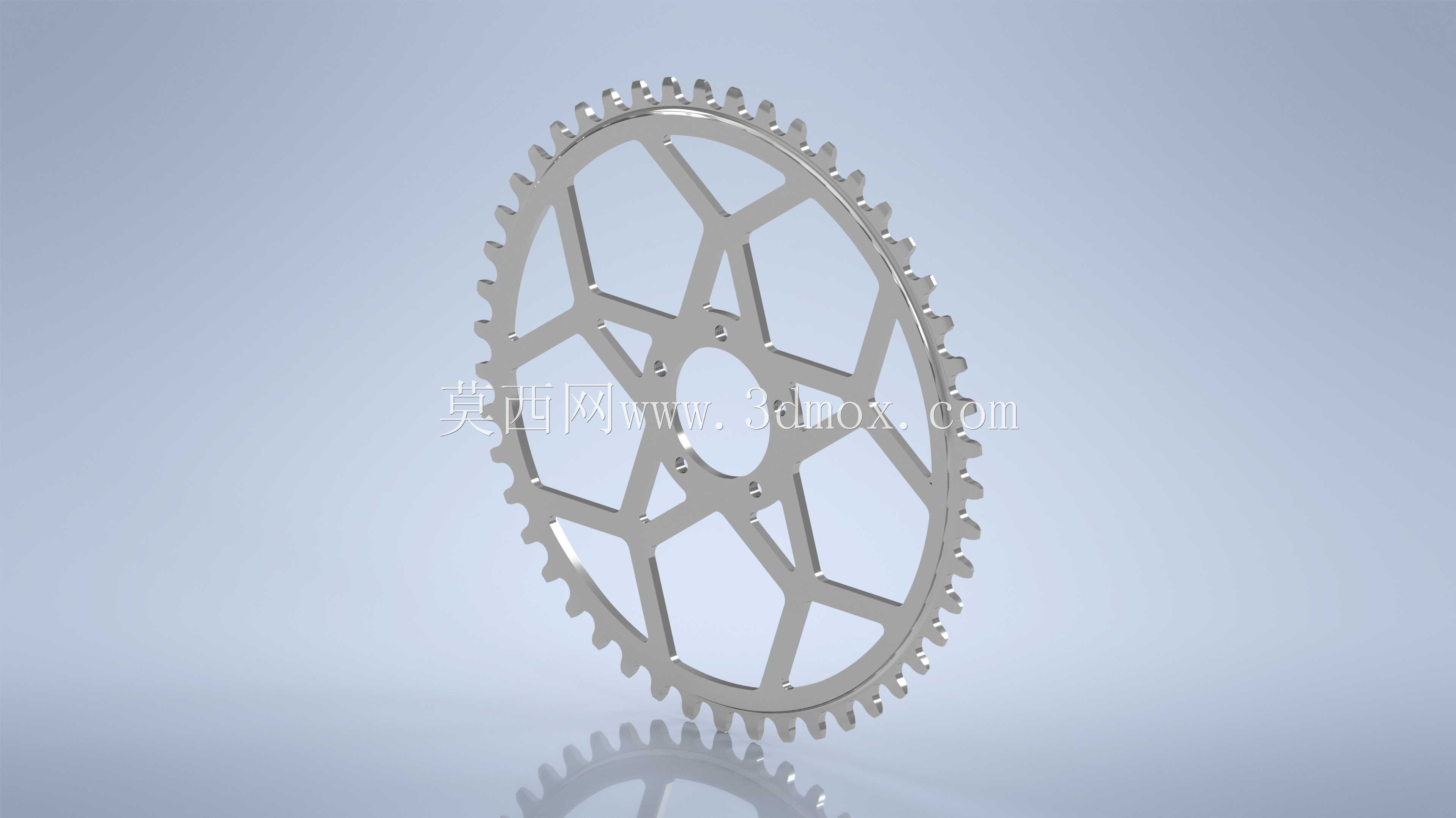

　　这款48齿链轮主要适配节距12.7mm也就是1/2英寸规格的传动链条，在民用代步自行车、轻型电动两轮车、小型输送线的从动端传动场景中应用十分广泛，日常接触到的普通通勤自行车后轮传动、小型自动化设备的轻载链条输送工位，都能见到同参数链轮的实际应用。从结构设计来看，这款链轮采用了辐条式镂空减重设计，没有采用实心盘式结构，五组对称分布的辐条在轮盘上形成了类星形的镂空区域，在保证轮体整体结构强度的前提下，尽可能削减了非啮合区域的材料用量，既降低了链轮自身的转动惯量，让传动过程的启停响应更灵敏，也有效控制了零件自重，对于对重量敏感的两轮代步设备来说，这种设计能减少不必要的动力损耗。轮体中心区域设置了5个均匀分布的M5螺纹安装孔，

　　安装孔的分度圆经过精准计算，能保证链轮安装到花鼓或者安装法兰上之后，轮齿的径向跳动量控制在传动允许的公差范围内，避免安装偏心导致的链条跳齿、啮合异响、异常磨损等问题，安装时只需配合对应规格的内六角螺栓就能完成锁紧固定，不需要额外设计定制连接结构，适配常规的标准安装接口。链轮的齿形按照对应节距链条的啮合参数设计，齿廓曲线经过优化，能和链条的滚子部位实现顺畅啮合，传动过程中啮入啮出的冲击更小，能有效降低传动噪音，延长链条和链轮自身的使用寿命。轮体的外缘齿部厚度和对应链条的内节宽度匹配，保证啮合时不会出现卡滞、侧磨的情况，轮盘的整体厚度在满足强度要求的前提下做了优化，不会和周边的车架、传动护板等结构产生干涉。在实际选型应用时，

　　需要注意这款链轮的安装孔位尺寸、中心定位尺寸要和配套的安装轴、法兰匹配，安装前要确认啮合中心距和链条长度的匹配度，保证链条张紧度处于合理区间，过松容易出现跳齿脱落，过紧则会加剧齿部和链条滚子的磨损。这类镂空结构的链轮相比实心链轮，在轻载传动场景下的优势十分明显，除了减重之外，镂空区域还能在运转过程中带动周边空气流动，一定程度上带走啮合摩擦产生的热量，长时间连续运转时的温升表现更优，同时镂空结构也方便日常维护时清理附着在轮体上的泥沙、油污，避免杂物卡入齿槽影响啮合精度。设计这类链轮时，首先要根据传动比要求确定齿数，再根据配套链条的规格确定节距、滚子直径等核心啮合参数，之后根据安装接口的尺寸确定中心孔、安装孔的位置和规格，

　　再通过有限元分析校核辐条部位的结构强度，保证在额定传动扭矩下不会出现辐条变形、齿根断裂的问题，最后还要做动平衡校核，避免高转速运转时出现偏心振动。这款链轮的齿部加工精度满足常规轻载传动的要求，齿面的粗糙度控制在合理范围，能减少和链条滚子的摩擦阻力，传动效率可以稳定保持在较高水平。在自行车传动场景中，这类48齿的链轮通常作为牙盘使用，搭配小齿数的飞轮可以获得较高的传动比，适合平路巡航时使用，镂空的设计也让外观更具轻量化的视觉效果，符合民用代步设备的设计审美。在小型输送设备场景中，这款链轮可以作为从动轮使用，配合主动链轮带动输送链条运转，5个安装孔的设计可以方便调整安装角度，适配不同的张紧结构需求，不需要额外加工定制连接孔位，能缩短设备的装配调试周期。需要注意的是，这类链轮适用于轻载、中低转速的传动场景，不适合重载、高冲击的传动工况，选型时要根据实际传递的扭矩、转速参数确认承载能力是否满足使用要求，安装时要保证两轴的平行度，避免链轮偏斜导致的链条单侧磨损、传动阻力增大等问题。日常维护时可以定期在齿面添加少量润滑脂，减少啮合部位的磨损，及时清理齿槽内嵌入的杂物，保证链条和链轮的啮合顺畅，延长整套传动机构的使用寿命。
