圆盘式扫描语音照明集成组件结构设计

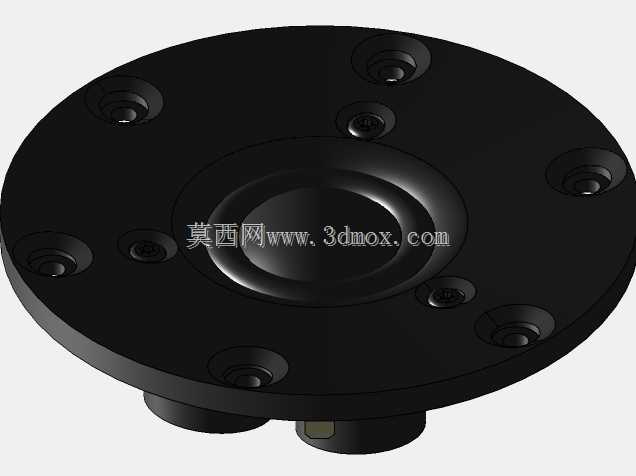

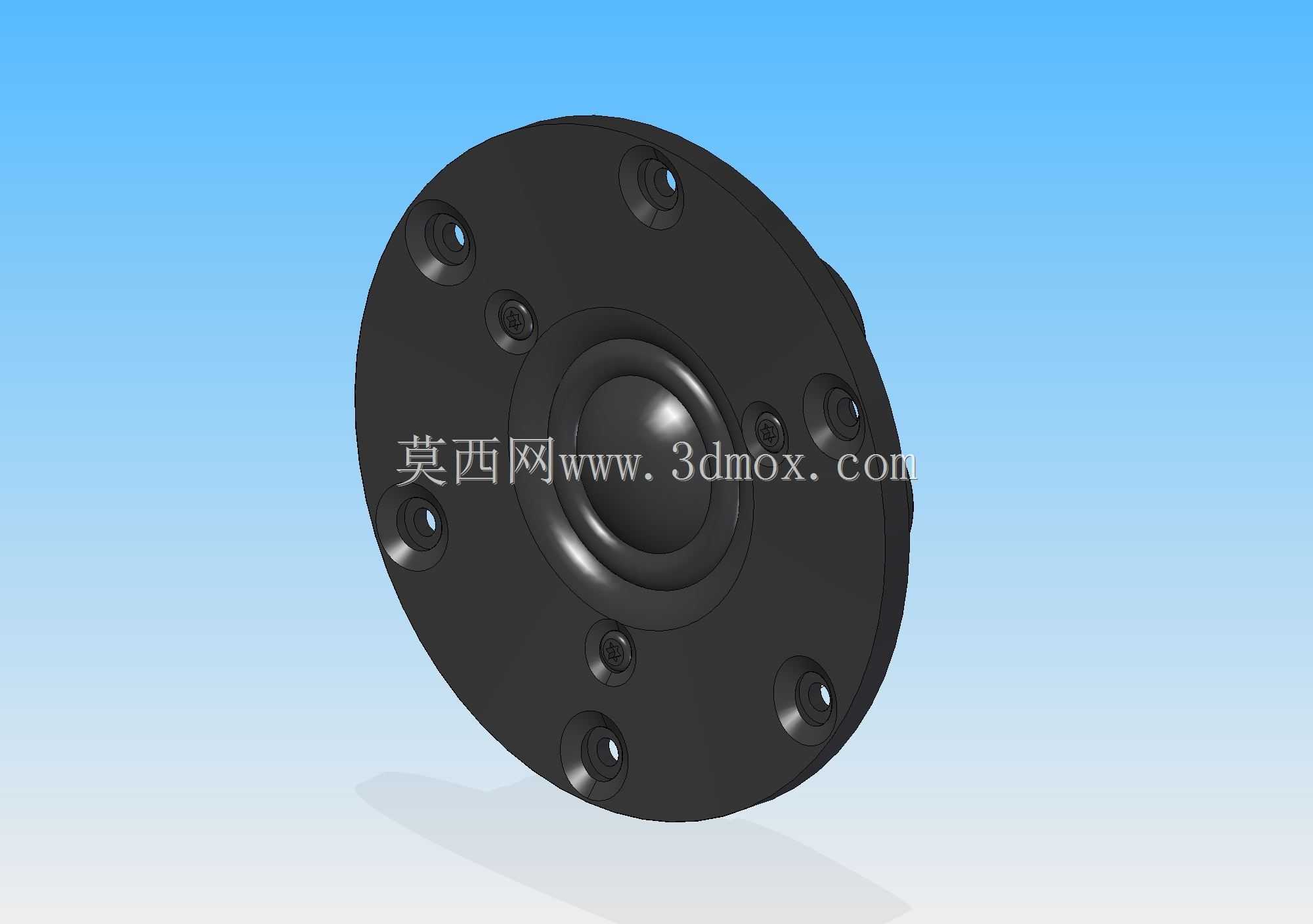

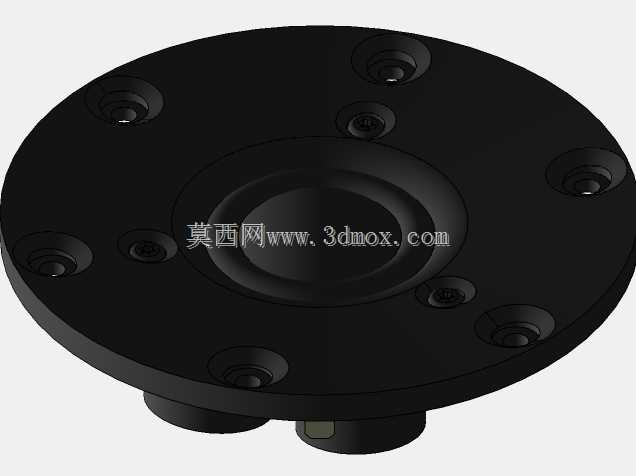

　　这类集成扫描、语音拾音与照明功能的圆盘式组件，常应用在智能交互终端、自助服务设备、工业工位辅助交互点位上，区别于单一功能的拾音麦或者补光灯，它把三类功能的结构做了同轴整合，能在极小的安装面内完成多模块的布局，减少设备面板的开孔数量，降低装配时的对位难度。从结构布局来看，组件采用同轴圆盘式设计，中心区域为拾音发声单元的安装位，周围环形均匀分布多组照明补光元件，最外圈预留的沉头安装孔位，可直接通过标准紧固件固定在设备面板或者安装支架上，不需要额外设计转接法兰，适配常规的钣金、注塑面板的安装公差。设计过程中首先要考虑的是不同功能模块之间的干扰规避，照明模块工作时的发热不能传导到中心的拾音单元，避免温度漂移影响声学元件的拾音精度，

　　所以在结构上做了环形的隔热筋位，把补光元件的安装槽和中心声学仓做了物理分隔，同时预留了微小的空气对流间隙，不需要额外加装散热结构就能满足长时间连续工作的散热需求。扫描模块的信号采集窗口做了下沉式设计，窗口表面和组件外端面保持0.8mm的高差，能避免日常使用中剐蹭划伤光学窗口，同时窗口周围的环形补光元件的出光角度做了15度的内倾调整，让补光范围刚好覆盖扫描模块的有效采集区域，不会出现光线外溢造成的邻近区域反光干扰。安装边界上，组件整体为薄型圆盘结构，整体厚度控制在适配常规设备面板的内嵌安装深度，背部的接线端子采用侧出式布局，不会额外占用背部的纵深空间，对于内部空间局促的小型交互设备十分友好，

　　安装孔位的节圆直径参照通用的面板安装标准设计，能和市面上多数同尺寸的交互面板开孔直接兼容，不需要重新开模调整孔位。实际使用场景中，这类组件常部署在银行自助终端、政务服务自助机、工业工位的扫码报工点位上，用户靠近时照明模块自动触发补光，扫描模块快速识别凭证或者工单上的条码信息，拾音单元可以清晰采集用户的语音指令，三类功能同步工作时不会出现结构共振造成的拾音杂音，因为在中心声学单元的安装位周围设计了一圈硅胶减震圈，能过滤掉补光模块工作时的微小振动，也能隔绝设备本体传递过来的机械振动，保证语音采集的清晰度。结构设计上所有外露的边角都做了R1.2的圆角处理，没有尖锐的棱角，符合公共交互设备的安全设计要求，外表面采用哑光磨砂的表面处理工艺，

　　既能减少环境光反射对扫描模块的干扰，也能避免日常使用中留下明显的指纹划痕，提升长期使用后的外观整洁度。组件的密封结构采用端面密封圈设计，安装后能达到常规的防尘防泼溅等级，适配半户外的自助设备使用场景，不会因为少量的溅水或者灰尘进入造成内部元件失效。从装配逻辑来看，整个组件采用模块化分层设计，从前端面到背部依次为光学面罩层、元件安装层、电路仓层、后盖层，每层之间通过定位柱做精准对位，装配时不需要复杂的工装调整，普通作业人员就能完成快速组装，后期维护时也可以单独更换某一层的元件，不需要整体拆解报废，降低全生命周期的维护成本。在尺寸链校核阶段，重点控制了补光元件到光学面罩的距离公差，保证每一组补光灯的出光均匀度偏差控制在允许范围内，不会出现局部亮斑或者暗区，同时中心拾音单元的出声孔开孔率做了反复优化，在保证结构强度的前提下最大化开孔面积，减少声音传递过程中的衰减，让语音拾取的有效距离能覆盖常规交互场景下的用户站位范围。
