SB声学SATORI TW29R高音扬声器结构

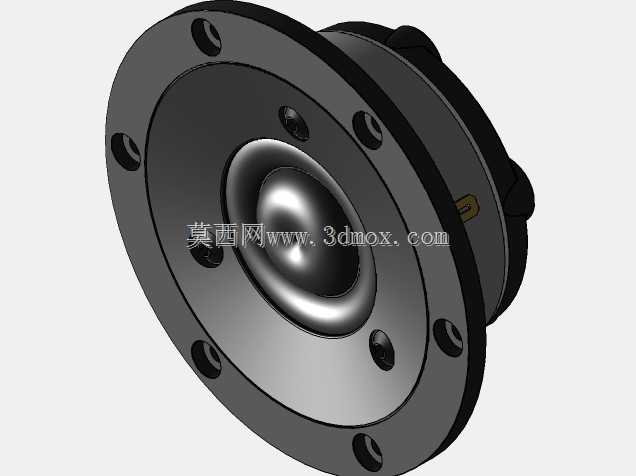

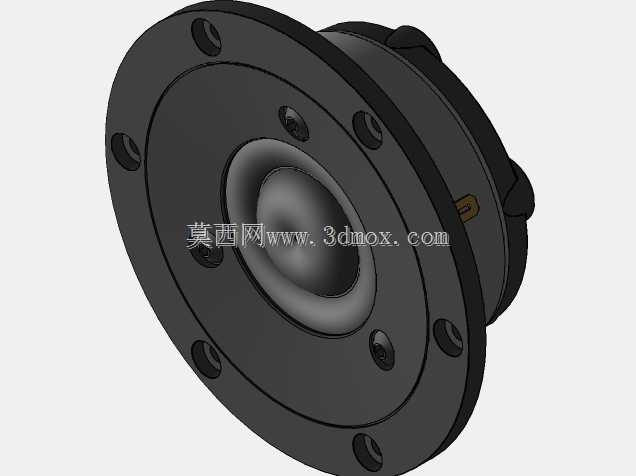

　　该三维结构对应一款用于高保真音箱系统的球顶式高音扬声器，整体围绕小口径高频发声单元的安装、定位、振动辐射和后腔承载进行设计。前端可见圆形法兰盘，法兰沿周向布置多个沉头安装孔，用于将单元固定在音箱面板或定制安装支架上；沉孔结构可使螺钉头部低于安装面，避免螺钉突出影响网罩、装饰圈或前面板装配。法兰外缘与音箱开孔之间形成明确的安装边界，结构设计时需要同时关注面板开孔直径、法兰覆盖直径、单元嵌入深度以及后侧磁路组件所占空间。

　　发声部分位于法兰中央，采用球顶振膜形态，振膜轮廓平滑过渡，周边通过折环与框架衔接。球顶结构有利于高频声波的扩散，也能在较小振膜面积下保持较高的刚性与较轻的运动质量。振膜外侧设置环形相位或定位结构，使声辐射路径更连续，减少边缘结构对高频指向性的干扰。对于音箱开发而言，高音单元并非孤立零件，其轴向位置、法兰贴合面和振膜相对低音单元的声学中心距离，都会影响分频点附近的相位衔接，因此在整机布局中需要把三维模型直接导入箱体装配，核对前障板厚度、密封面和单元前后位置。

　　单元后侧为阶梯状筒形框架与磁路组件，外形从安装法兰向后逐渐收束，并带有局部凸起和接线端子位置。后部结构不仅承担磁钢、导磁件和音圈的支撑，还决定了音箱内部所需的避让空间。实际箱体设计中，后侧不能与吸音棉、分频器电路板、接线盒或加强筋发生干涉；若采用密闭箱，法兰与面板之间需设置均匀压缩的密封垫，防止漏气造成低频调制和高频失真；若安装在浅背板或小型卫星箱中，则应重点核对后部筒身直径和轴向深度。

　　从装配逻辑看，前端法兰承担面板定位，周向螺钉提供夹紧力，中部框架维持振膜、折环和磁路的同轴关系，后部磁路提供音圈工作所需的磁场间隙。模型中各圆柱面、环形台阶和安装孔具有明显的同轴特征，适合在结构评审时检查装配基准。工程选型阶段，可以依据法兰外径确定面板开孔余量，依据沉孔分布选择螺钉规格，依据后端轮廓建立箱体内避让体；声学调试阶段，则可结合该单元的安装高度评估高音与中低音单元的时间对齐，并根据前障板边缘形状判断绕射影响。

　　该类高音单元常见于家用Hi-Fi书架箱、落地式音箱、专业监听扬声器以及定制嵌入式安装场景。相比把扬声器作为外观件处理，完整三维结构更适合用于箱体开孔图、安装支架、前面板加工和整机干涉检查。建模时应保留法兰面、沉孔、振膜球顶、折环、后筒、磁路外轮廓和接线部位等关键几何，不必过度追求内部微细材料层，但需要保证外部装配尺寸准确。若进行仿真或加工沟通，可将法兰贴合面设为安装基准，将单元轴线设为声学对齐基准，并在箱体装配中保留密封垫压缩厚度与螺钉操作空间，从而使结构设计同时满足机械固定、声学安装和后期维护需求。
