SB声学球顶高音扬声器单元结构

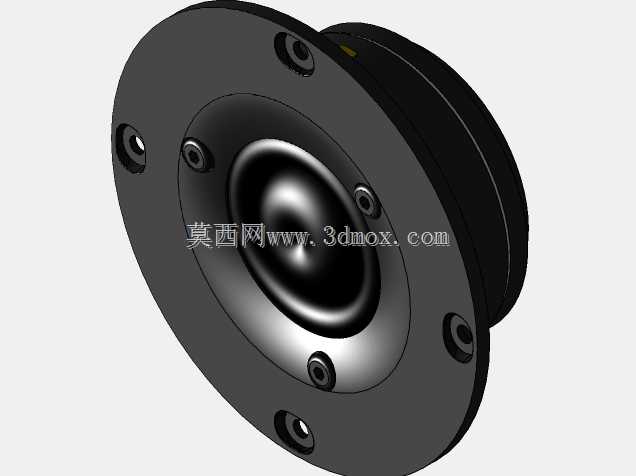

　　该模型呈现的是一款面向高保真音箱系统的球顶式高音扬声器单元，整体采用圆形法兰安装结构，前部为外露的半球形振膜，后部容纳磁路与音圈组件，适用于书架音箱、落地音箱、监听扬声器以及小型嵌入式声学设备的高频重放环节。在实际整机布置中，这类单元通常与中低音单元配合构成两分频或多分频系统，承担人声泛音、弦乐细节、空气感和瞬态高频信号的还原任务。

　　从结构外形看，前法兰盘承担主要安装定位功能，盘面上均匀布置多个沉头安装孔，孔位围绕声学中心呈圆周分布，可保证螺钉锁紧后受力对称，避免局部压紧造成盆架变形。法兰外缘与音箱面板贴合，设计时需要在箱体前面板预留对应直径的沉台或通孔，并控制面板厚度与螺钉有效啮合长度。若采用嵌入式安装，前法兰可直接压合在箱体表面；若追求前表面平整，也可根据法兰厚度加工沉孔，使单元安装后与箱体外观保持齐平。

　　球顶振膜位于单元前部中心，曲面过渡连续，周边通过折环与前支架连接。该形态有利于扩大高频辐射范围，并在轴向和偏轴聆听位置之间保持较平滑的响应差异。振膜外侧的环形压圈既起到固定和保护作用，也形成清晰的声学边界，可减少边缘杂散反射。建模时需要重点保证振膜曲率、折环宽度、压圈台阶和中心轴线的同轴关系，任何偏心都可能在后续装配或仿真中影响频响对称性。

　　单元后部为阶梯状圆柱磁路壳体，直径相对前法兰较小，向后延伸进入箱体内部。箱体设计时不能只关注正面开孔，还需校核后部磁钢与箱体内壁、分频器板、吸音棉、接线柱以及加强筋之间的间隙。后部壳体周围应保留适当空间，避免磁路组件紧贴箱体壁面造成异常反射或装配干涉。对于密闭箱，后部空间影响单元背后的空气负载；对于倒相箱，则还要结合倒相管位置综合考虑高频单元后部与内部气流的关系。

　　安装孔的沉头结构适合使用标准螺钉从正面固定，螺钉头沉入后不应突出法兰表面。装配过程中应采用对角交替锁紧方式，使法兰周向压力均匀，防止压圈、折环或面板密封层受到单侧挤压。面板与法兰之间通常可设置薄密封垫，用于补偿板材平面度误差并减少缝隙漏气。对于高频单元而言，微小的安装松动或面板共振都可能被听觉捕捉，因此接触面刚性和螺钉预紧一致性需要在结构设计阶段予以重视。

　　该类高音单元的选型不能脱离分频点和指向性要求。球顶结构在较高频段具有较好的扩散特性，但在与中低音单元衔接时，需要考虑声中心位置、面板边缘衍射以及两单元垂直间距。三维布局中可将高音单元与中低音单元的声学中心尽量靠近，并使前表面处于同一辐射平面，从而降低分频区域的相位偏差。若箱体面板较宽，还可通过倒角、圆角或声学毡处理法兰外侧边缘，减弱高频绕射带来的响应波动。

　　从建模细节看，模型将前法兰、螺钉孔、环形压圈、球顶振膜、后部磁路壳体等特征完整表达，适合用于音箱外观干涉检查、安装孔位核对、面板开孔设计和产品装配演示。前部多个孔位的圆周阵列关系清晰，工程师可据此提取安装节圆、法兰外径、后部筒身直径和轴向深度等关键边界。进行箱体工程图设计时，应以单元轴线为基准建立前表面、安装孔和后腔避让区，确保二维开孔图与三维装配状态一致。

　　在实际应用场景中，这类单元既可见于家用Hi-Fi音箱，也可用于专业近场监听、多媒体音响和定制安装扬声器。不同场景对外观暴露程度、后腔空间和安装方式的要求不同，但核心约束始终围绕同轴定位、法兰固定、后磁路避让和面板密封展开。通过该三维结构，可以在样机加工前直观检查单元与箱体的配合关系，减少开孔错误、螺钉干涉、磁钢碰腔以及单元前后表面错位等常见问题。
