中低音圆形扬声器喇叭单元结构

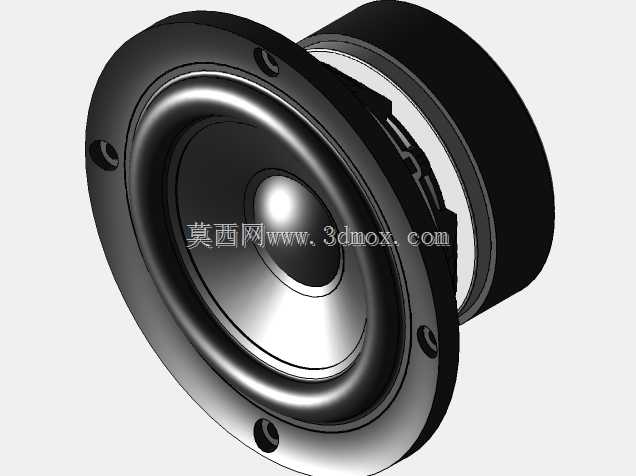

　　该模型呈现的是一款圆形中低音扬声器单元，主要用于桌面音响、车载扬声器系统、监听音箱、公共广播箱体以及小型通讯终端的声学模块设计。工程应用中，这类单元通常承担中频人声与低频基础响应的重放任务，在整机布局时需要同时考虑前障板开孔、磁钢后腔空间、盆架固定孔位以及接线方向，避免装配后出现磁体触碰箱壁、振膜运动干涉或螺钉锁紧不均等问题。

　　从结构上看，模型包含锥形振膜、中央防尘帽、折环、盆架、安装法兰、磁路组件和后端磁钢筒等关键部分。前端法兰盘为圆形布置，周向预留多个沉头安装孔，适合通过螺钉直接固定在音箱面板或设备壳体上。法兰外缘与折环之间形成连续的支撑边界，折环承担振膜往复运动时的定心和回复作用，其截面弧度直接影响冲程余量与边缘密封性。锥形振膜由外侧向中心逐渐收拢，中央凸起的防尘帽既可以保护音圈区域，也能改善高频段扩散形态，并减少灰尘、铁屑进入磁隙。

　　盆架是整只喇叭的承载骨架，前端连接振膜折环，后部衔接磁路系统，侧面需要为弹波和音圈运动提供稳定支撑。模型中盆架与磁钢之间的过渡轮廓较清晰，能够看出后部圆筒形磁路占据较大轴向深度。实际选型时，不能只关注正面直径，还必须校核后端磁钢外径、总厚度、安装孔节圆直径以及法兰沉孔深度。若用于薄型设备，需要在壳体内部预留磁钢避让腔；若用于密闭音箱，则应保证盆架与面板之间贴合平整，必要时增加垫圈降低漏气和振动传递。

　　磁路部分位于单元后方，通常由磁体、导磁上板、导磁轭和环形磁隙构成，音圈在磁隙中沿轴向运动。三维结构中将后部磁钢做成独立圆柱形态，有利于在整机干涉检查中快速判断后方安全距离。对于结构工程师而言，扬声器并非单纯外观件，而是会持续振动的功能件，安装面刚度不足会引发共振，螺钉过紧又可能造成盆架变形，因此在面板设计时常采用均匀分布的固定点，并在喇叭与面板之间设置弹性密封垫。

　　该类扬声器的设计思路围绕电能、磁能与机械振动的转换展开。音圈受力后带动锥盆前后推动空气，折环和弹波共同约束振膜保持线性运动；锥盆的锥角、材料厚度和曲率会影响分割振动频率，折环的软硬则关系到谐振控制和低频顺性。模型虽然以外观和装配结构表达为主，但各部分比例关系完整，可用于面板开孔验证、产品爆炸图制作、声学设备布置以及教学演示。

　　在通讯和电子产品场景中，喇叭单元往往还要与外壳网罩、防尘布、密封筋和PCB音频功放区域协同设计。前置安装时，法兰外露直径决定网罩覆盖范围；后置安装时，前障板开孔需要略大于振膜有效直径，同时小于法兰外径，以保证压紧面可靠。接线端一般位于盆架后侧或侧面，布线时应远离磁钢外缘，并保留线材弯折半径，防止单元振动拉扯焊点。

　　从建模角度看，圆形回转特征占比较高，适合通过旋转、拉伸、切除和阵列方式构建；安装孔、折环圆角、锥盆曲面和磁钢台阶需要分层处理，以便后续工程出图。外观面应重点保证法兰、振膜和防尘帽之间的同轴关系，后部磁钢与前端振膜中心不一致会影响装配观感，也会误导干涉检查。整体结构紧凑、特征明确，能够作为电声产品结构设计、音箱装配训练和通讯终端声学部件选型的参考对象。
