代顿RS150-8六寸半中低音扬声器单元

　　在桌面监听箱、家用Hi-Fi书架箱、小型影院环绕声道以及车载定制改装系统里，六寸半量级的中低音单元往往承担着整只音箱最吃重的一段频响衔接。代顿RS150-8这类锥盆单元的建模，不能只把外观画成一个黑色圆盘加磁钢筒，真正落到结构设计与箱体配合时，每一处台阶、倒角、安装孔位和盆架轮廓都会影响后续装配干涉、密封压缩量以及障板开孔的加工边界。

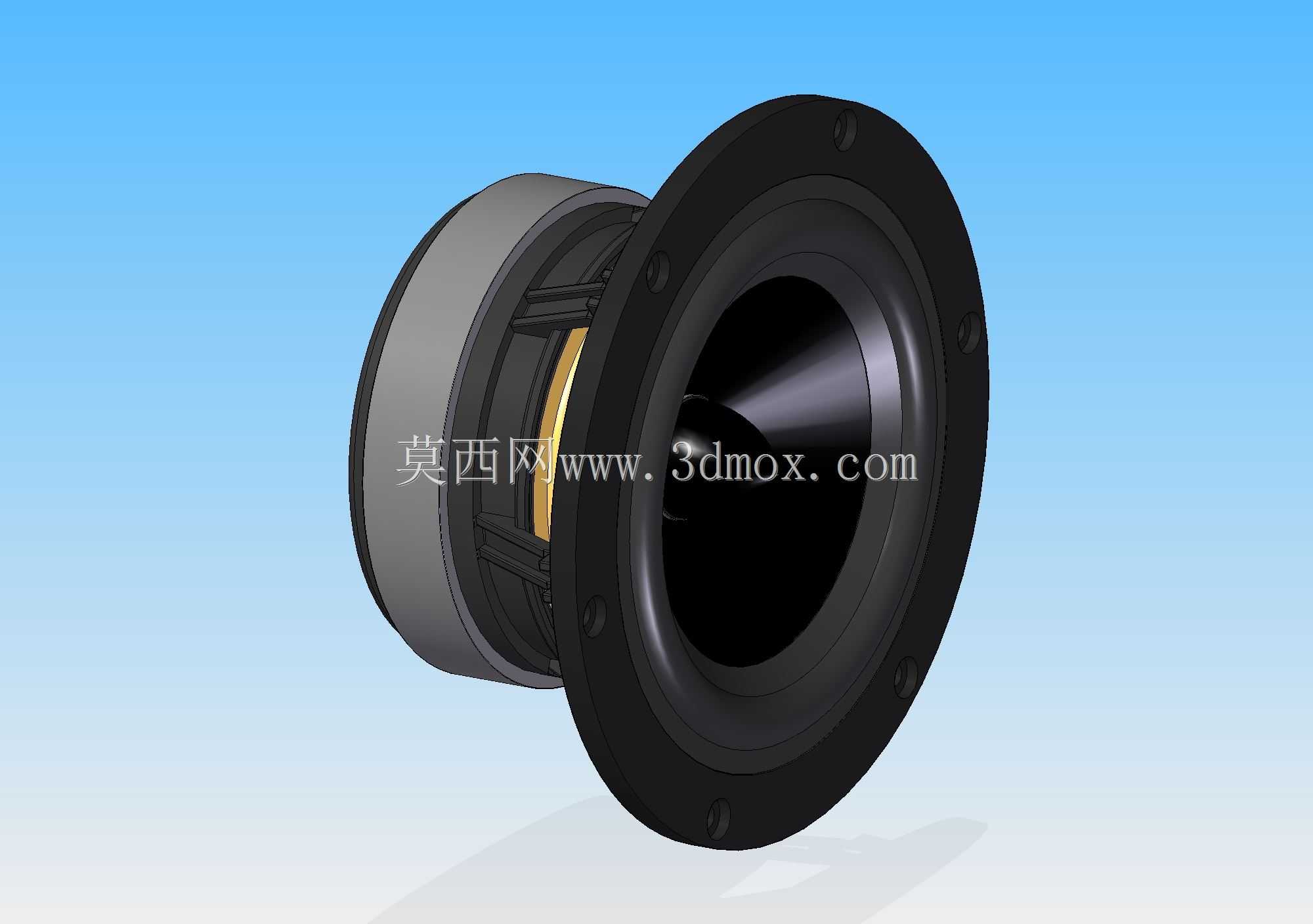

　　从磁路后端往振膜方向看，该单元采用后置T铁与柱状导磁芯构成的内磁式布局，磁钢外圈由盆架后段的金属筒包覆，磁隙位置正对音圈骨架。音圈在大冲程往复运动时，骨架需要始终保持在磁隙均匀区内，因此建模时磁钢外径、T铁背板厚度、华司厚度与中心柱高度要按同轴关系约束，不能只凭渲染图目测堆叠。盆架与磁路组件之间的结合面承担定位作用，装配后磁路中心与振膜定心支片中心必须共轴，任何偏心都会在量产中引发擦圈、失真上升和底噪异常。

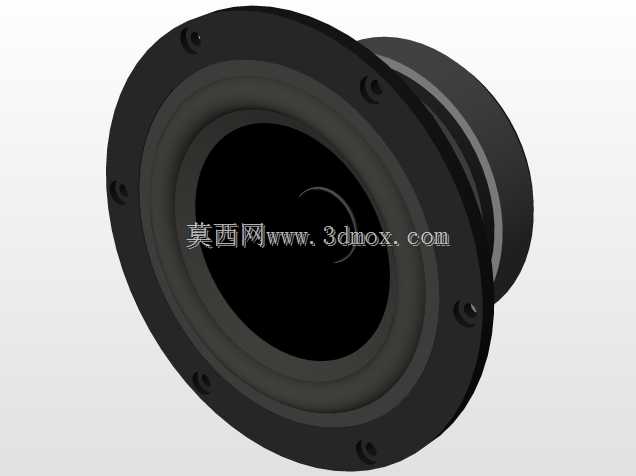

　　振膜区域是这只单元视觉和声学上的核心。锥盆从外侧悬边向中心防尘帽平滑收拢，盆面并非简单直锥，而是带有轻微曲线过渡，这种轮廓有利于分割振动控制，使中频段盆面尽量保持活塞运动。折环采用半圆弧度的橡胶或发泡悬边，截面厚度和滚波高度直接决定顺性、线性冲程与悬挂对称性。定心支片位于锥盆后部，波纹形状与折环共同约束音圈轴向运动；在三维结构中，支片外缘固定于盆架台阶，内缘与音圈骨架粘接，两处粘接宽度都需要留出工艺空间。中心防尘帽呈隆起弧面，既保护磁隙免受粉尘进入，也会影响高频段的指向性与腔体反射。

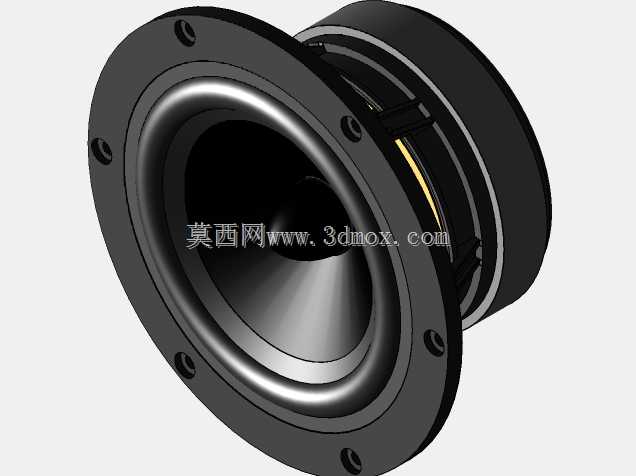

　　盆架前部的圆形法兰是安装边界中最需要优先核对的部分。六寸半单元通常嵌入箱体障板安装，法兰外缘决定外露轮廓，背部沉入开孔的最大直径则由盆架后侧轮廓决定。建模时应把法兰背面视为密封贴合面，检查其与障板表面之间是否存在完整闭环接触；若盆架背面带有加强筋或局部凸台，就要在图纸中明确垫圈走向，避免箱体装配后出现漏气。法兰上的安装孔沿圆周均布，孔位需要同时兼容螺钉穿过与垫圈压紧，孔中心圆直径、沉孔深度和螺钉头避让空间都应在装配体里校核。

　　实际箱体开发中，这只单元的用途并不局限于纯低音重放。它可以作为两分频书架箱的中低音，与球顶高音在约一千至两千赫兹附近衔接；也可以在三分频系统中承担中频与中低频段，让独立低音单元负责更低的腔体负荷。选型时不能只看口径，法兰厚度会影响障板外观，磁钢总深度会限制箱体后腔空间，接线端子朝向会影响内部线材弯折半径，盆架后侧的通气结构还会关系到单元背后腔体的气压释放。若用于密闭箱，盆架与障板之间的密封要连续；若用于倒相箱，还需结合箱体净容积和倒相管位置检查磁钢尾部是否与管内气流干涉。

　　从建模思路看，较合理的方式是先建立旋转主轴，再以轴对称特征完成锥盆、防尘帽、折环、磁钢、T铁和华司的基础轮廓，随后处理盆架上的非对称安装孔、接线端子和加强筋。法兰外缘的圆角不能省略，因为它既影响成品外观，也关系到安装时手部操作和面罩压边。振膜表面的材质分区应单独表达：黑色锥盆、柔软折环、金属盆架、磁钢后罩和端子片在装配中属于不同零件，若全部合并成单一实体，后续做爆炸视图、工程图或干涉检查时会丢失结构层次。

　　尺寸链上，需要重点关注三条轴线方向的关系：其一是磁钢后端到法兰安装面的沉入深度，它决定箱体背板最小间距；其二是折环最前端到法兰面的突出高度，它决定网罩或面罩能否安全覆盖；其三是音圈、支片与锥盆粘接点的轴向位置，它影响冲程极限和悬挂线性。径向尺寸则要核对法兰最大外径、障板开孔直径、盆架后侧最大通过直径以及安装孔中心圆。对于把单元放入定制机箱、嵌入式墙面音箱或设备舱的工程师来说，这些边界比单纯的外观造型更有决定意义。

　　模型在场景表达上还应保留接线端子与盆架通风孔的细节。端子片虽然体积小，却决定喇叭线插接方向和焊接空间；通风孔位于盆架后侧或支片附近，能够平衡音圈运动时的局部气压。若这些小特征被忽略，打印出来的展示件或许外观接近，但用于结构评审时就无法反映真实装配关系。完整的单元模型应当让人能够旋转检查磁路后部、盆架法兰、锥盆悬边和端子区域，并在箱体装配中直接验证开孔、螺钉、密封垫和线材走向。

　　这类扬声器的工程价值在于把声学功能、机械运动和安装边界集中在一个紧凑部件里。锥盆负责推动空气，折环和支片负责回复与定心，磁路提供驱动力，盆架承担定位与安装，法兰则把所有力传递到箱体障板。建模时围绕这些功能逐层还原，模型才能不仅用于外观展示，也能服务于音箱结构设计、安装干涉校核和电声部件选型。
