代顿RS125S全频扬声器喇叭结构

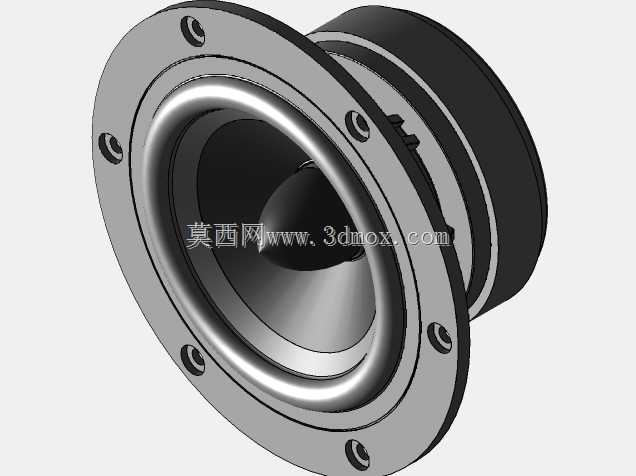

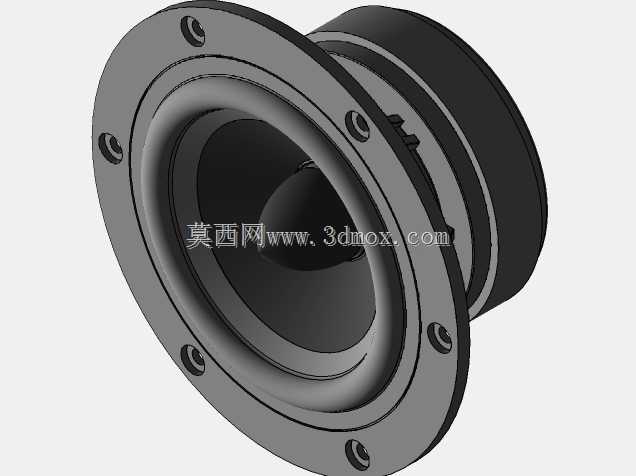

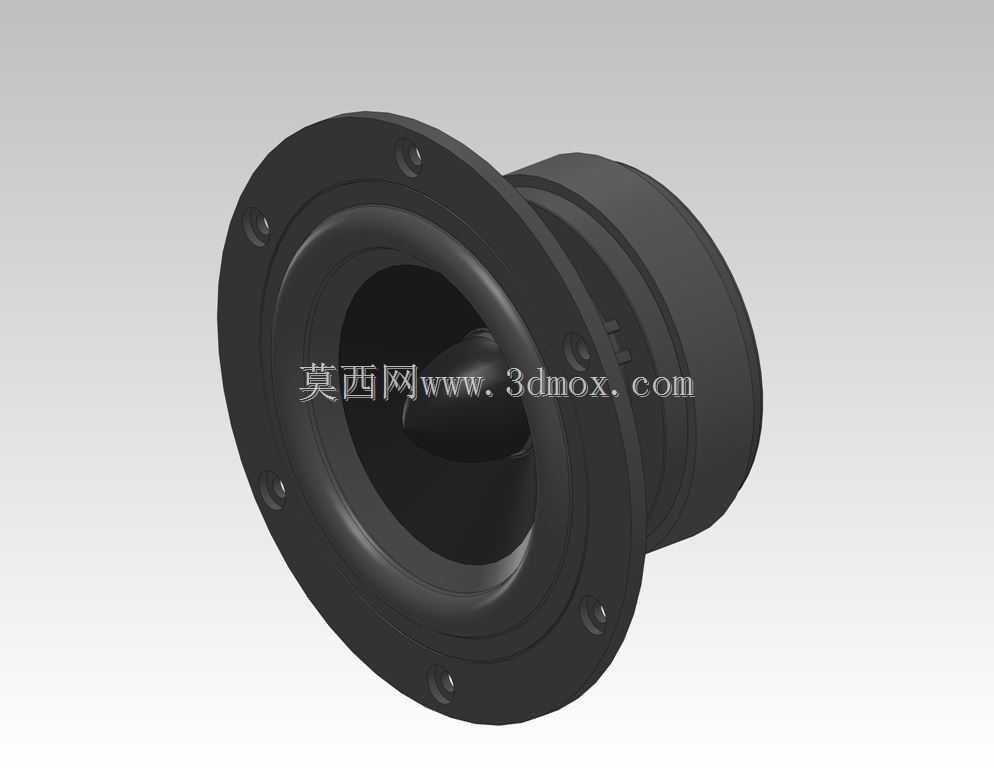

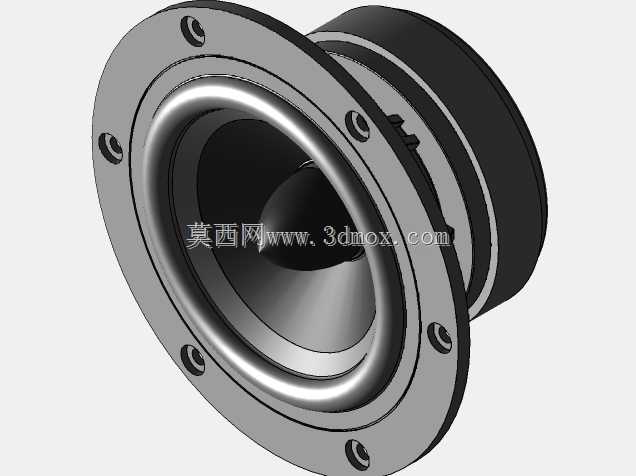

　　该三维结构围绕小口径全频扬声器单元展开，呈现的是音频重放系统中直接完成电声转换的核心部件。模型把前端安装法兰、锥盆振膜、折环、防尘帽、盆架、磁路总成和后端磁钢腔体作为连续装配体处理，能够用于音箱内部布局校核、障板开孔设计、支架干涉检查以及教学演示中的发声部件拆解说明。

　　从实际使用场景看，这类单元常见于紧凑型桌面音箱、嵌入式背景音响、小型监听箱体、车载辅助声道和定制化音频设备。工程师在箱体设计阶段，不仅要关注喇叭正面的发声口径，还要把后侧磁路占用空间纳入箱体内部容积计算。若箱体内部存在分频器、接线端子、加强筋或吸音材料，磁钢外径、后腔深度和接线位置都会影响装配可行性。该模型将盆架背部的阶梯状磁路轮廓完整表达，便于在三维环境中直接测量后侧包络，而不是只依据正面外观估算。

　　前端圆形法兰是安装边界的主要依据。法兰面上均匀布置沉头安装孔，适合通过螺钉将单元压紧在音箱障板上。建模时需要重点控制安装孔分布圆、法兰外径、沉孔深度和障板开孔之间的关系：开孔过小会压到折环或盆架过渡圆角，造成振动受限；开孔过大则会减少密封面，带来漏气和异常谐振。法兰外缘与锥盆之间的环形区域承担安装定位和密封作用，实际装配中通常还会在障板与单元之间增加薄垫圈，以补偿平面度误差并减少箱体振动传递。

　　振膜部分采用锥盆形态，中央凸起结构为防尘帽，外缘通过柔性折环与盆架连接。锥盆形状有利于在有限口径下提高刚性并控制分割振动，折环则为振膜提供轴向往复运动的自由度，同时形成径向定位。三维建模时，折环的圆弧截面、锥盆壁厚过渡以及防尘帽与锥盆的贴合区域都不能简单做成实心体，否则会误导重量、运动间隙和声学腔体判断。对于结构工程师而言，振膜前后运动所需的峰值行程空间尤其重要，正面要预留护网或装饰圈距离，背面也要避免引线、支架或箱体壁进入振膜运动范围。

　　盆架是连接振膜系统、磁路系统和安装法兰的承载件。该模型中的盆架从前端法兰向后逐渐收束，形成稳定的支撑轮廓，既为振膜后侧提供空气流通空间，也保证磁路组件的同轴定位。磁路部分位于单元后端，外观呈现多级圆柱和台阶结构，内部通常包含磁钢、导磁件和音圈间隙。虽然外观模型不一定要展开全部内部零件，但外部台阶、直径变化和后端端面需要准确，因为这些特征决定了磁钢与箱体后壁、安装柱以及线缆的最小间隙。

　　设计思路上，小口径全频单元强调在有限尺寸内兼顾中频清晰度和一定低频响应，因此结构比例非常关键。法兰直径决定障板开孔和外观尺寸，磁路直径影响后端安装空间，振膜有效面积决定推动空气的能力，整体深度则关系到箱体厚度。将这些尺寸在同一装配模型中表达后，可以直接进行同轴检查、孔位对齐和运动包络分析。对于需要批量安装的设备，还可以把该单元作为标准件调入整机，检查多只喇叭之间的中心距、接线方向以及前后维护空间。

　　在工程制图和加工衔接方面，前端法兰适合提取安装孔位与外形轮廓，后端圆柱段可用于磁路避让区域标注，锥盆和折环区域则应作为外观与运动间隙参考。若用于木质或塑料箱体开发，障板加工可依据法兰外径和开孔曲线生成；若用于金属面板，则需进一步考虑螺钉压紧力、沉孔公差以及面板表面处理后的厚度变化。模型整体以回转体特征为主，但安装孔、局部加强结构和接线相关位置仍需按装配关系处理，避免在镜像或阵列孔位时破坏同轴基准。

　　从选型角度看，该结构适合需要小体积、宽频重放和简洁安装方式的音频设备。它不是孤立的外观零件，而是集机械支撑、振动导向、磁路容纳和箱体密封于一体的功能组件。通过三维结构可以直观看到声音辐射面、安装压紧面和后侧磁路包络之间的比例关系，帮助设计人员在箱体造型、内部容积、安装强度和声学性能之间取得平衡。
