SB声学十五寸中低频扬声器喇叭结构

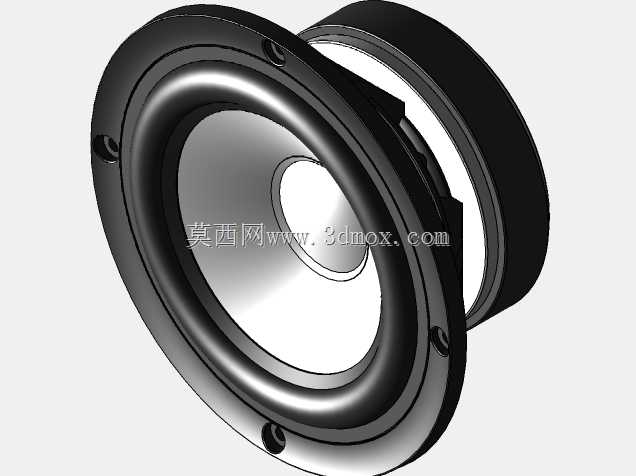

　　该结构围绕十五寸中低频扬声器单元展开，呈现了喇叭从正面安装法兰、锥形振膜、折环、防尘帽到背部磁路壳体的完整外形关系，适合用于音箱箱体开发、专业音响设备布置、电声产品结构校核以及教学演示中的声学部件展示。实际工程中，这类单元常作为两分频或三分频音箱的中低音承担部件，安装在密闭箱、倒相箱或线阵列模块内，通过盆架法兰与箱体面板固定，前方折环和振膜参与空气推动，后方磁路与盆架则需要预留足够深度和散热空间。

　　从外形判断，模型重点还原了扬声器正面的圆形安装边界。外圈法兰为连续环状结构，周向布置多个沉头安装孔，孔位沿圆周均匀分布，便于使用螺钉将单元压紧在箱体开孔面上。法兰面与箱体面板之间通常需要设置密封垫，以减少安装间隙造成的漏气和异常振动。设计箱体时，不能只按振膜直径确定开孔，还应结合法兰外径、安装孔分布圆、孔位数量、沉孔深度以及喇叭背部最大外径进行综合校核。若开孔过小，盆架或折环会与面板干涉；若开孔过大，则会降低密封效果并影响前面板承载面积。

　　振膜部分采用锥盆形态，由靠近防尘帽的中心区域向外逐渐扩展，至外缘通过柔软折环与盆架连接。折环承担定心和往复运动边界的作用，既要允许振膜沿轴向做线性位移，又要抑制横向摆动。模型中折环的圆弧截面、盆架过渡圆角以及振膜表面的连续曲面均有体现，这些特征在三维装配中直接关系到前面网罩、装饰圈和箱体开孔的间隙设定。若网罩距离振膜过近，大振幅工作时可能产生碰擦；若距离过大，则会影响外观紧凑性并增加前面板结构尺寸。

　　背部磁路区域呈圆柱状阶梯结构，直径相对法兰更小，但轴向深度较大。音箱设计时需要在箱体内部为磁钢、背板和接线区域留出避让空间，尤其在多单元并排布置或浅厚度壁挂音箱中，磁路深度往往比正面法兰尺寸更能决定箱体厚度。背部外轮廓与箱体内加强筋、吸音棉、分频器板、接线柱和倒相管之间都应保持合理距离，避免装配后磁路压迫线材或影响内部气流组织。对于大功率长时间工作的场景，磁路周边还应考虑自然散热通道，不宜被密闭填充物完全包覆。

　　结构建模思路上，该类扬声器适合采用旋转主体加周向特征的方式建立。盆架、法兰、振膜、折环、防尘帽和磁路外罩均具有明显回转特征，可先通过剖面轮廓确定轴向截面，再生成主体曲面或实体；安装孔、缺口和局部加强特征则按圆周阵列处理。这样既能保证圆形零件的同轴关系，也便于后续调整孔径、孔数、法兰厚度和背部深度。对于需要做箱体干涉检查的工程师，模型应保留真实外轮廓，尤其是折环最外缘、法兰背面、磁路尾端和接线部位，这些位置在总装中最容易出现边界冲突。

　　在专业音响应用中，中低频单元的安装刚度会直接影响发声稳定性。法兰面板过薄时，螺钉压紧后可能产生局部变形，使折环受力不均；箱体前面板若未增加补强，单元大动态工作时也可能引发面板共振。因此在结构设计阶段，可借助该三维外形确认螺钉压紧点与箱体加强筋的对应关系，使安装孔尽量落在面板刚度较高的区域。对于多单元阵列，还需要依据法兰外径控制单元中心距，既避免相邻盆架重叠，又兼顾声学指向性和面板布局。

　　该模型的价值在于把扬声器作为一个机械装配件来表达，而不是单纯的外观示意。正面法兰决定安装与密封，锥盆和折环决定运动空间，背部磁路决定箱体内避让，周向孔位决定紧固件布局。将这些边界纳入音箱总装后，可以在开料或加工前完成开孔尺寸、螺钉位置、网罩距离、背部间隙和内部器件排布的检查，从而减少样机阶段反复修孔、干涉拆装和单元压迫等问题。
