SB声学十七厘米中低音扬声器单元

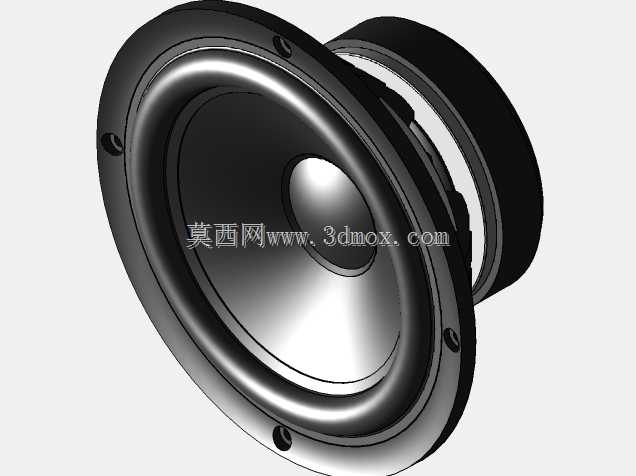

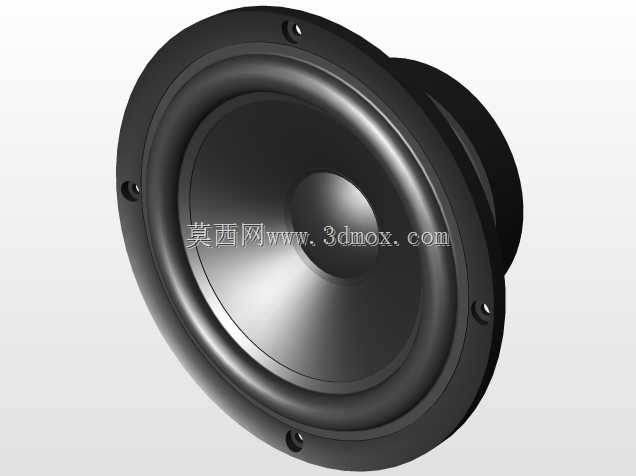

　　在桌面监听音箱、家用两分频书架箱、小型影院环绕声道以及车载嵌入式改装系统里，中低音单元往往决定整套放声系统的低频下潜、中频密度与整体失真表现。这款SB声学SB17MFC35属于典型的6.5英寸口径锥盆扬声器，振膜采用带纸质纤维质感的复合锥盆结构，折环选用高顺性橡胶材质，能够在长冲程往复运动中保持径向回复力均匀，避免大信号输入时出现悬边偏摆、音圈蹭圈等常见失效。从结构拆解视角看，单元前部为带沉头安装孔的冲压钢制盆架，法兰盘轮廓近似圆形，周向均布多颗安装固定孔，孔位做沉台处理，装配时螺钉头可完全没入法兰表面，不会突出干涉前面板网罩或装饰圈。盆架内侧开设大面积镂空窗口，既可以减轻磁路后方的空气压缩效应，

　　让振膜背向辐射的声波顺利泄入箱体内腔，也能在生产线打胶、磁路定心工序中提供操作视野，方便工人观察音圈在磁隙中的对中状态。磁路部分采用外置铁氧体磁钢搭配T铁与华司的经典结构，磁钢外侧包裹黑色防护罩，既避免磁钢在运输、装配过程中磕碰掉渣，也能减少外部杂散磁场对附近显像设备、磁存储介质的干扰，对于老式CRT显示器旁的近场监听场景尤为实用。磁路中心设计有开孔，配合盆架后方的泄压通道，可在音圈高速往复运动时平衡磁隙内部气压，降低气流噪声，同时为音圈绕组产生的热量提供对流散热路径，长时间大功率播放下音圈温升更平缓，压缩效应明显减弱。振膜中心的防尘帽为硬质球顶造型，既可以阻挡灰尘、铁屑进入磁隙摩擦音圈，也能分割振动频段起到相位校正作用，

　　让中高频段的轴向频响更平滑，减少锥盆分割振动带来的峰谷。接线端子位于盆架后侧，采用带标识的插片式接线端，正负极标记清晰，箱体装配时焊线或插接线端子都能快速完成，端子周边预留足够走线空间，避免音箱内部吸音棉碰触接线柱造成异响。实际箱体设计阶段，工程师需要重点核对单元的安装边界：法兰外径决定前面板开孔的最小避让尺寸，沉孔深度要与箱体面板厚度匹配，若面板较薄需额外加装衬圈保证单元安装后无轴向窜动；磁钢总成的后方直径与轴向长度决定箱体内部净空，尤其是窄箱体、密闭小箱设计时，要核对磁钢后罩与箱体内壁、加强筋、分频器电路板之间的安全间隙，避免装配干涉。单元的有效振动面积、顺性与等效容积参数可用于导相管调谐、箱体容积仿真，

　　在闭箱设计中可获得偏紧实的低频响应，适合近场监听；在倒相箱设计中可延伸更低的下潜频率，覆盖家庭影院主声道需求。车载改装场景下，该单元可适配标准6.5英寸门板安装位，配合专用垫圈解决门板钣金深度不足问题，橡胶折环耐温耐老化特性也能适应车门内部温差大、湿度高的恶劣环境。建模过程中需准确还原锥盆的曲面曲率、折环的波纹截面、盆架的冲压圆角与磁钢罩的拔模斜度，这些细节不仅影响外观渲染真实感，更直接关系到装配干涉检查、声学腔体容积核算的准确性。
