代顿RS180S-8中低音扬声器结构设计

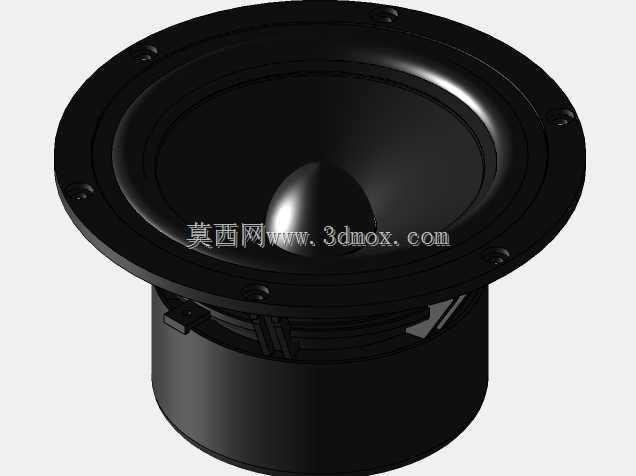

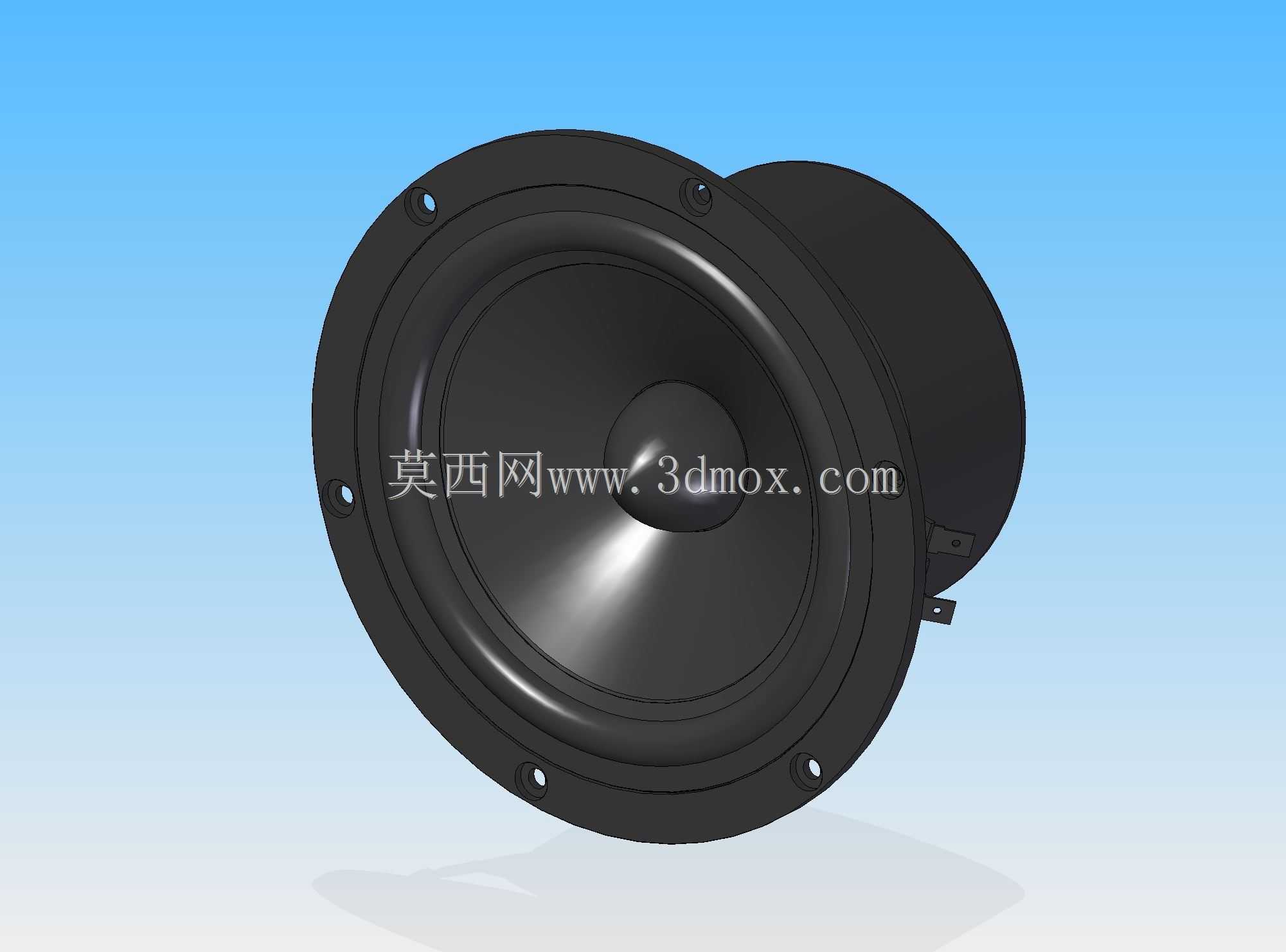

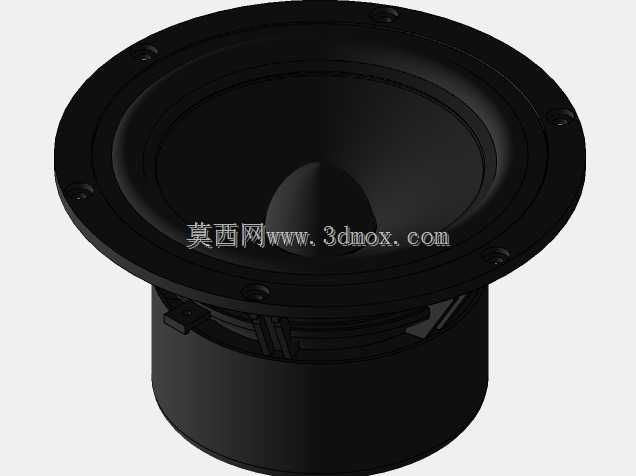

　　该模型呈现的是一款典型圆形中低音扬声器单元，整体由锥盆振膜、防尘帽、折环、盆架、磁路后腔、接线端子及安装法兰等部分组成，适用于家用音箱、监听箱体、车载音响改装、小型扩声系统以及电声教学与结构验证场景。在实际工程中，这类单元通常承担中低频段的声重放任务，安装前面板时需要重点核对法兰外径、沉孔位置、盆架突出高度以及磁钢后腔深度，避免箱体内部加强筋、吸音棉或接线柱与磁路组件发生干涉。

　　从结构思路看，圆形盆架承担振膜定位、磁路固定和外部安装三重作用。前端法兰沿周向布置多个安装孔，孔位靠近外缘，便于通过螺钉将单元压紧在箱体面板上；法兰与盆架过渡区域保留连续支撑，可降低大动态冲程下盆架形变对磁隙同心度的影响。锥盆振膜从外侧折环向中心防尘帽平滑收拢，这种形态有利于在有效辐射面积与活塞运动稳定性之间取得平衡。折环作为振膜径向悬挂和轴向顺性的关键部件，既限制音圈在磁隙中的横向偏移，又为低频往复运动提供回复力；建模时其圆弧截面、粘接宽度和与盆架的贴合面都需要保留，否则后续做装配干涉或密封圈设计时容易出现偏差。

　　中心防尘帽覆盖音圈与振膜交接区域，主要作用是阻挡灰尘进入磁隙，同时对锥盆中心区域的刚度和高频分割振动有一定影响。磁路部分位于盆架后方，呈圆柱状外伸，包含磁钢、导磁件和音圈运动空间；后腔直径与长度直接决定箱体开孔后方的预留空间。对于闭箱或倒相箱设计，工程师不仅要关注面板开孔尺寸，还要把磁钢尾部到箱体内壁、接线端子到侧壁的距离留出余量，尤其在小容积音箱中，后腔过长会压缩吸音棉填充空间，也可能影响倒相管走向。

　　接线端子设置在盆架侧下方，端子片朝向便于外部线缆插拔的方向。三维结构中可以看到端子与盆架的连接位置、焊点空间以及线缆弯曲半径，这在整机布线时很有价值。若将该单元用于多单元音箱，还需结合高音单元、分频器板和内部线束规划端子朝向，避免装配后导线拉紧或压在磁钢边缘。车载场景下，安装边界还要考虑车门钣金厚度、防水罩凸起、玻璃下降轨迹以及线束插接件高度，不能只按正面法兰尺寸判断可装性。

　　外形层面，模型完整保留了扬声器的回转体特征与局部非对称细节。前端法兰为薄圆盘结构，外缘均布安装孔；振膜和折环形成连续的浅锥面；后部磁路为较大直径圆柱，并通过盆架支臂与前法兰相连。此类结构在建模时适合以旋转特征建立主体，再对阵列孔、端子片、安装缺口等细节进行单独处理。盆架上的镂空区域并非单纯减重，它为振膜后侧空气流动提供通道，可减少单元背部空气被盆架封闭而产生的附加顺性变化；在箱体仿真中，这些通道会影响背波传播和内部驻波，不能简单将盆架当作实心圆盘。

　　从选型角度看，中低音单元的机械结构与声学参数相互约束。法兰直径决定面板占用面积，有效振膜面积影响低频输出能力，磁路尺寸关系到驱动力和后腔空间，折环与支片系统决定线性冲程范围。结构设计师在拿到此类三维数模后，通常会先把单元放入箱体总装，检查前面板开孔、螺钉孔位、密封垫圈压缩量和磁钢后方安全间隙；随后再结合分频器位置、倒相管出口、接线盒以及箱体板材厚度完成布局。若用于设备面板，例如一体机、游戏机柜或公共广播箱体，还要评估单元正面突出量与防护网罩的关系，网罩内侧不能接触折环，否则大功率运动时会产生摩擦异音。

　　该数模对电声产品开发的价值在于把容易被二维图纸忽略的空间关系具体化：振膜锥度、折环高度、盆架支臂形态、磁钢外圆、端子方位和安装孔坐标都能直接用于干涉检查。围绕这些几何特征，工程师可以在开模或样机加工前完成面板开孔图、密封垫轮廓、后腔避让槽和网罩固定结构的设计，从而减少实物试装时反复修孔、端子压线和磁钢碰箱壁等问题。
