圆形法兰式球顶高音扬声器结构

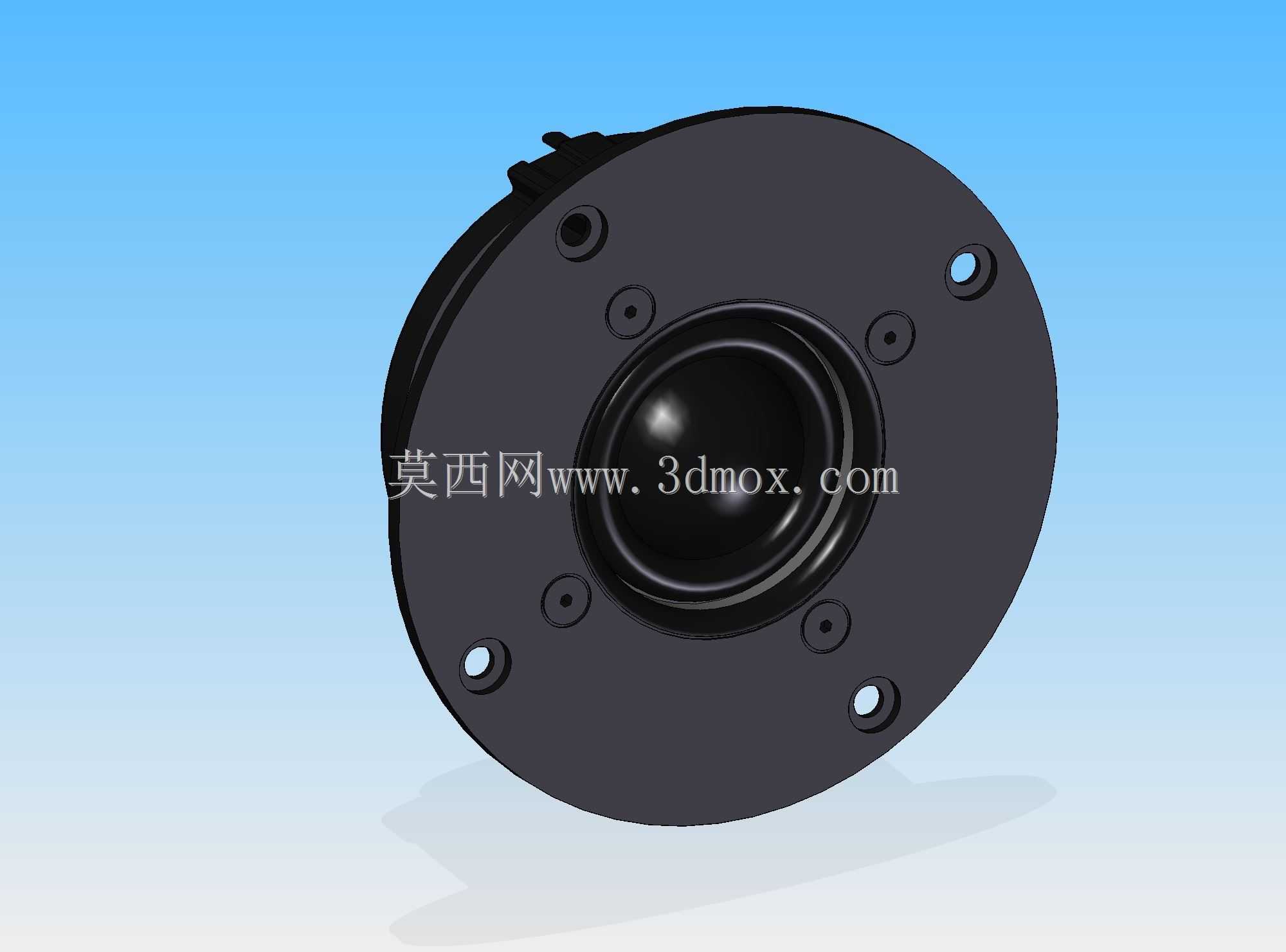

　　该结构对应小型球顶高音扬声器的整机三维形态，主体由圆形安装法兰、中央球顶振膜、周边定位孔与沉头安装孔构成，整体呈扁平圆盘布局，适合嵌入音箱面板、监听设备、车载声学系统或小型通讯终端的声腔位置。从实际装配角度看，外圈法兰承担定位与压紧作用，法兰面上分布的小孔可分为两类：一类是贯穿式安装孔，用于螺钉穿过并将单元固定在箱体前面板；另一类是较小的盲孔或定位孔，可配合压圈、定位销或内部磁路组件，保证振膜中心与箱体开孔同轴。法兰边缘还带有局部凸台与缺口结构，这些细节并非装饰，而是为了避让箱体内部的加强筋、接线端子或周边元器件，在有限面板空间内减少干涉。

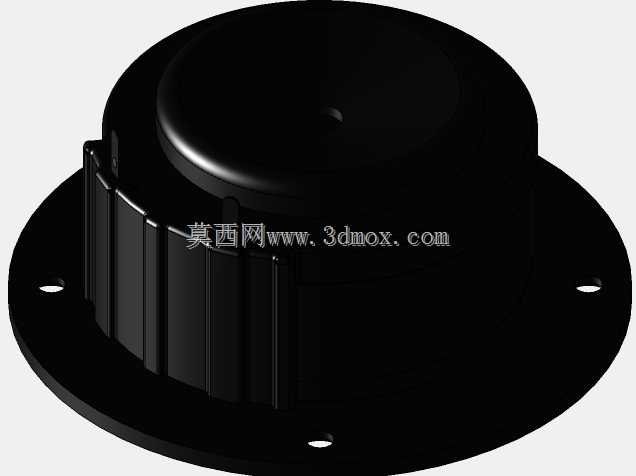

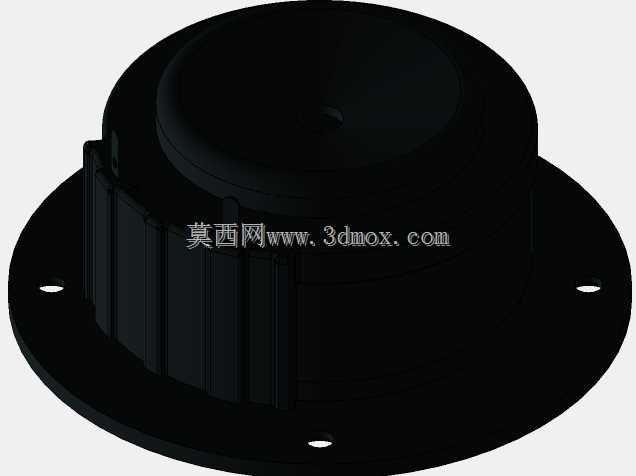

　　中央凸出的半球形球顶是高音单元的关键发声部位，其曲面连续、过渡圆滑，建模时需要重点保证球面与折环、支撑环之间的相切关系。球顶区域负责高频声波辐射，曲面形状直接影响指向性、分割振动和高频响应；周围环形压边则用于固定振膜并形成声学边界。设计思路上，这类单元通常追求较小的安装深度与较稳定的中心定位，因此背部磁路虽在该视角中展示不完整，但前法兰已经体现出紧凑安装的特征：圆盘外缘提供承载面，中央球顶向前突出，背部结构可落入箱体开孔内，从而降低前面板突出量。

　　在外形尺寸与安装边界方面，工程使用时应先确认法兰最大外径，它决定面板开孔周围需要预留的压紧面积；再确认中央球顶突出高度，避免网罩、装饰面板或防护格栅与振膜发生接触。安装孔之间的孔距需要与箱体孔位严格对应，螺钉锁紧时应采用对称交替方式，防止法兰受力不均造成振膜偏心。箱体开孔直径不宜过大，否则会削弱法兰支撑面；也不宜过小，否则可能碰触球顶周边折环或背部构件。对于前面板较薄的应用，可在法兰背面增加环形垫片，既能够调节压紧量，也能减少装配间隙带来的共振。

　　从功能特性看，球顶高音主要承担高频段重放，通常与中低音单元配合组成分频系统。其圆形结构有利于声波均匀扩散，法兰上的多孔布局则提高了不同安装姿态下的适配性。建模过程中，圆盘基体可通过回转特征生成，再对阵列孔位进行圆周复制；球顶部分采用旋转曲面或球面裁剪构建，边缘环槽与压边需要保留足够壁厚，以体现真实零件的冲压、注塑或装配关系。对于结构工程师而言，检查重点不在外观炫技，而在孔位同轴度、球顶与法兰的相对高度、螺钉头沉孔深度以及背部磁路可能占用的空间。

　　在音箱开发场景中，该类单元常安装于高音面板上方或独立声腔内，前面板需要为球顶留出无遮挡辐射区域；在专业监听设备中，法兰定位精度会影响声中心对齐；在车载或通讯终端中，则更关注薄型化、抗振安装和周边电子件避让。三维结构装配时，应把扬声器作为带安装边界的功能件处理：前侧保留声波辐射空间，后侧保留磁路与接线空间，法兰面承担固定与密封，孔位承担重复定位。通过这些结构关系，可以在设计阶段提前发现面板开孔、螺钉长度、网罩距离和内部线束之间的干涉问题，减少样机反复修模。
