嵌入式圆形低音扬声器声学结构

　　该结构对应一款圆形嵌入式低音扬声器，主要面向家庭影院、背景音乐、吸顶音响、定制安装音箱以及小型专业扩声系统。与外露式喇叭不同，这类单元在实际工程中往往需要装入吊顶、墙体、箱体或设备面板，因此三维建模时不能只表现振膜正面，还必须把背部磁路、盆架过渡、安装法兰和接线位置完整表达出来，否则在开孔、避让和装配阶段很容易出现干涉。

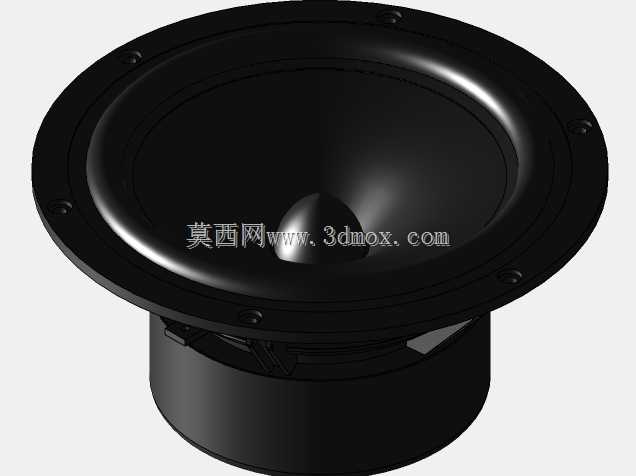

　　从使用场景看，低音单元承担低频重放任务，工作时锥盆会产生较大的前后位移，背部磁缸也会占据较深空间。模型中可以看到前部为宽大的圆形安装法兰，法兰外缘布置安装孔，用于螺钉固定到面板或预埋支架上；中部为盆架与振膜区域，背部是体积较大的圆柱形磁路组件。这样的外形决定了它不适合贴墙浅装，设计人员在布置吊顶龙骨、箱体隔板或设备内腔时，必须同时核对正面开孔直径、法兰覆盖直径、背部磁缸直径以及总深度。

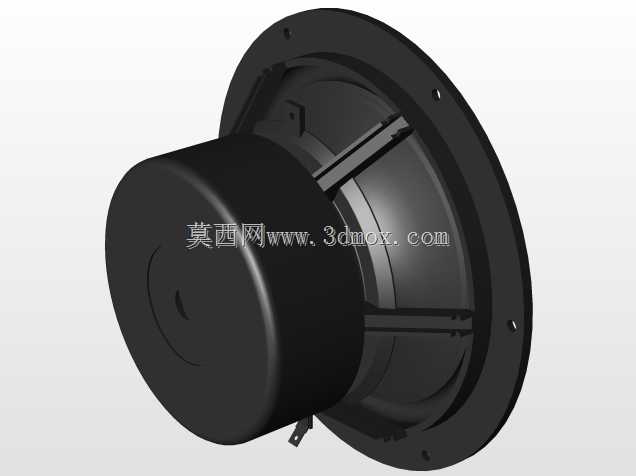

　　结构设计上，前部法兰承担安装压紧和外观遮盖作用，法兰面应与安装基面保持贴合；盆架部分连接振膜、折环、弹波和磁路系统，既要保证刚度，又要为锥盆运动留出空间。背部磁缸呈圆柱状，是整只扬声器深度方向的主要边界，周围需要保留散热和空气流通间隙。若多只单元并排安装，还应考虑磁体之间的距离、接线端子朝向以及线缆折弯半径，不能只按正面圆形轮廓排布。

　　在箱体设计中，低频单元对容积和泄漏较敏感。嵌入式安装时，面板开孔边缘不能压住折环或盆架运动区域，螺钉孔位要避开内部加强筋；背部若封闭在吊顶空腔内，应评估空腔容积、吸音材料填充以及隔气构造。若用于开放式设备面板，则要防止背部线材靠近磁缸和运动部件。模型提供的连续曲面和实体边界，可直接用于检查开孔尺寸、法兰压边范围、磁缸后侧安全距离以及安装工具的操作空间。

　　建模思路上，圆形件适合以旋转对称特征为基础，再叠加安装孔、加强筋、接线端和局部切口。法兰与盆架之间的过渡圆角不能省略，这些位置在真实零件中对应应力分散和模具拔模；背部磁缸与盆架连接处的台阶，则关系到装配定位和零件分件。振膜、折环和压边属于细小但关键的结构，在总装检查时可以适当简化，在声学外观展示时则需要保留轮廓层次。

　　工程选型时，应先确认安装面厚度和可利用深度，再核对法兰外径是否能够覆盖开孔误差。若安装在薄板上，需要增加补强圈或预埋背板，避免低频振动引起板面共振；若安装在木质箱体上，螺钉孔位置应远离板材边缘，并保证压合均匀。接线端通常位于盆架侧下方，布线时要让线材自然弯曲，不能拉拽端子，也不能让多余线段落入锥盆后方。

　　该三维结构把扬声器正面安装关系和背部磁路占用同时呈现，适合用于音响设备结构布局、嵌入式音箱开孔设计、安装支架干涉检查以及电声产品装配演示。对于结构工程师而言，它的价值不在于外观渲染，而在于把圆形法兰、运动锥盆、深筒磁缸和固定孔位这些决定安装成败的边界条件集中表达清楚。
