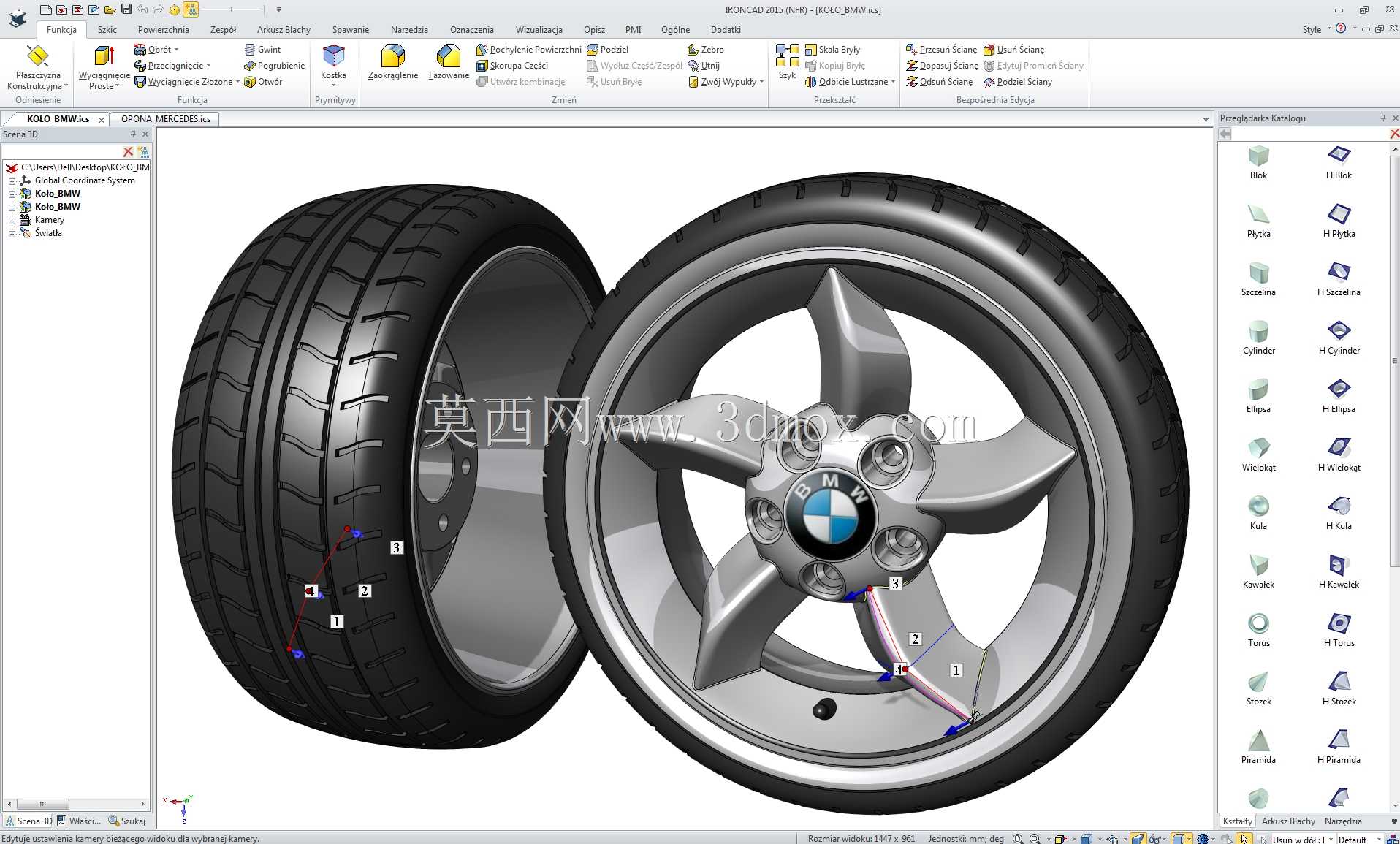

宝马五辐轮毂带轮胎总成结构设计

　　这套轮端总成覆盖乘用车行驶系统里最核心的接地承载部件，把铝合金轮毂与配套橡胶轮胎作为完整装配体完成三维结构搭建，日常在整车总装匹配、底盘改装方案验证、售后配件替换选型、教学演示轮端装配关系这些场景里都能直接调用。做结构设计的时候首先要锚定安装边界：轮毂中心的定位孔需要和车轴轴头精准配合，五颗螺栓孔的分布圆直径、孔位倒角都严格对应宝马车型的轴头安装规格，装配时中心孔承担径向定位作用，螺栓锁紧后提供轴向预紧力，保证车轮高速转动时不会出现偏心抖动。轮辐采用五辐星形布局，这种结构不是单纯追求外观造型，每一根辐条从中心轮毂盘位置向外平滑延展到轮辋边缘，载荷传递路径非常直接：车辆过坑洼路面时，地面冲击力从轮胎接地面先传递到轮辋，

　　再顺着五根辐条分散传导到中心安装盘，最后传递给悬架系统，均匀分布的辐条既可以避免局部应力集中，也能在保证整体刚性的前提下削减不必要的材料厚度，降低轮下质量——轮下质量减重1公斤的效果相当于簧上质量减重5公斤，对提升悬架响应速度、改善操控质感有明显作用。轮辋部分做了完整的胎圈座沟槽设计，轮胎装配时胎圈可以卡入对应槽位，充气后胎圈在气压作用下紧密贴合轮辋密封面，不会出现漏气或者轮胎脱圈的风险，轮辋边缘的凸缘结构也能在轮胎侧向受力时限制胎圈位移，哪怕车辆急转弯产生大侧向加速度，轮胎和轮辋的配合位置也不会发生偏移。配套的轮胎模型还原了真实乘用轮胎的完整结构：胎面部分开出了连续的纵向主排水沟与横向细花纹槽，

　　雨天行驶时胎面和地面之间的积水可以顺着花纹沟槽快速排出，避免水滑现象；胎侧部分做出了合理的弧形过渡轮廓，既可以缓冲路面传来的细碎震动，也能标注出轮胎的形变空间——车辆满载时胎侧会产生可控的径向压缩，设计时预留的轮拱间隙需要覆盖轮胎最大跳动、最大转向角度下的所有边界，不能让轮胎和翼子板、悬架摆臂、减震器部件发生运动干涉。建模过程中把轮胎和轮毂的装配配合关系完全还原：轮胎内腔和轮辋外轮廓的配合间隙、气门嘴的安装位置、轮毂中心盖的卡扣固定结构都做了实体表达，甚至轮辐背面的减重凹槽、螺栓孔的沉台结构这些容易被忽略的细节也没有省略。从实际工程校验的角度看，这个装配体可以直接导入运动仿真环境，模拟车轮旋转时的动平衡状态，也可以叠加垂直载荷、

　　侧向力、制动力矩做有限元分析，查看轮辐拐角位置、螺栓孔周边的应力分布，判断结构是否能满足耐久行驶要求；在改装场景下，还可以基于这个基础模型调整轮辐造型、更改轮辋偏距、更换不同扁平比的轮胎，快速验证改装方案会不会和周边底盘部件产生干涉，不用等到实物试装才发现匹配问题。轮胎的花纹深度、胎侧厚度、轮毂的安装面平面度这些细节都按照真实量产部件的比例搭建，不管是用来做整车装配的子组件、渲染展示整车效果，还是拆解讲解轮端部件的装配逻辑，都能完全符合工程使用需求，不会出现结构逻辑错误、配合关系错位这类低级问题。
