铲斗式取料舀料钣金结构件

项目分类:通用机械零部件 发布时间:2022-05-13 ID:626311
  • 铲斗式取料舀料钣金结构件

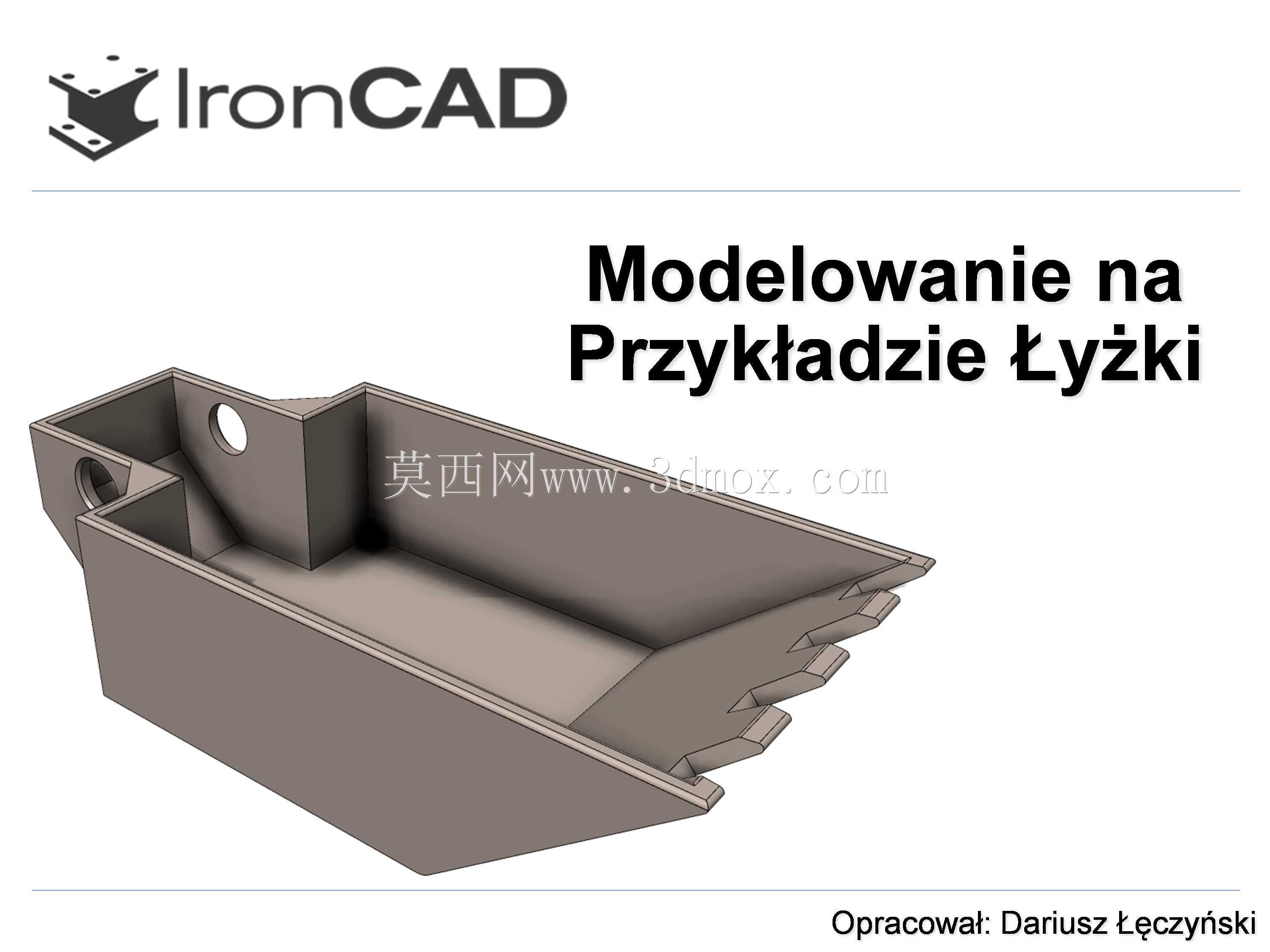

  该构件属于小型舀取、导料与承托一体化的钣金类功能件,整体形态参照铲斗与料槽的组合逻辑构建,前端收窄形成带阶梯齿边的导料舌板,后部设置带安装孔的立壁与围边,可在散料分装、工位取料、小型物料转运、实验台导料以及简易工装接驳场景中使用。构件的核心作用是把颗粒状、小块状或零散物料从料堆、台面或输送末端舀入斗腔,再通过倾斜动作沿前端舌板导出,后部立壁上的圆孔可作为铰接支点或挂装定位点,使斗体能够绕固定轴翻转,也可穿入销钉与手动摆臂、小型气缸连杆、直线驱动模组连接,实现自动倾翻卸料。

  从结构布局看,斗腔采用深槽式开放设计,底板从后向前逐步收窄并向下倾斜,两侧壁随底板轮廓同步收拢,既保证舀料时物料能够顺利滑入腔体,又避免翻转卸料时物料在边角滞留。前端舌板边缘设计成多级阶梯齿形,并非用于切削,而是在贴近平面、料箱边缘或输送台面时减少接触干涉,让薄舌边更容易插入物料层下方;齿间台阶还可在刮取粉状、片状物料时起到破拱和导流作用,降低整块物料卡在舌口的概率。后部立壁高于两侧围边,形成翻转时的挡料边界,圆孔周边保留较宽的实体区域,用于承受铰接反复载荷,防止孔口因长期摆动出现撕裂或变形。

  建模时需要重点控制底板、侧壁和后立板之间的连续过渡。该件虽然外观接近焊接钣金斗,但各折弯线与曲面过渡共同决定了成型工艺:若采用薄板折弯,应在侧壁与底板交接处预留合理折弯半径,后立板与底板连接处设置加强折边,避免斗腔满载后沿焊缝或折弯线张开;若采用铸件或厚板加工,则可在转角处保留均匀壁厚,把高应力区集中在后壁铰接孔周围,并通过圆角过渡降低应力集中。前端阶梯齿边的厚度方向应保持一致,齿根位置不宜出现尖锐缺口,否则在铲入物料或受到侧向碰撞时容易形成裂纹起点。

  外形边界方面,构件长度主要由后部安装立壁到前端导料舌的距离决定,宽度集中在后部开口区,向前逐渐收缩,深度则由后立壁高度和底板下沉量共同确定。安装时后部圆孔中心到斗底的距离决定翻转轨迹,选型或改型时应核对该中心与设备机架、连杆销轴的相对位置,保证斗体在抬起和倾翻过程中不与相邻护板、料箱口或输送线发生碰撞。斗腔上口开放,侧向围边高度需要根据物料安息角评估,物料在快速舀入或振动工况下若堆积过高,可能从两侧溢出,因此在高速自动化场景中可适当加高侧壁或在外侧补焊加强筋。

  实际应用中,这类构件常挂接在小型摆臂、分拣工位、称重给料装置或人工辅助支架上。人工操作时,后壁孔可穿入手柄形成舀料铲,依靠斗体自重完成贴地刮取;自动工况下,铰接点与驱动连杆配合,使斗体先水平前移插入料层,再绕孔位抬升并倾转,物料沿倾斜底板滑向出料口。由于前端舌板较薄,装配时应控制其与接触台面的间隙,间隙过小会造成刮擦阻力增大,间隙过大则无法有效拾取细小物料。侧壁外表面可作为与导向挡块配合的限位面,在斗体回程时保持直线姿态,减少偏摆。

  从维护角度看,斗腔内表面应尽量减少突兀凸起,使物料能够依靠重力顺畅排出;后立板铰接孔属于磨损重点位置,长期承受销钉转动和冲击时,可增设可更换衬套或局部加厚垫块。前端齿边发生磨损后,可通过补焊、磨削或更换唇边恢复铲取性能。整体结构不依赖复杂内部机构,功能集中在容料、导料、铰接和限位四个方面,适合作为小型给料设备、分拣装置以及工位辅助机具中的末端工作部件进行参数化改型。
