分段式90度通风除尘弯管结构

　　这款分段拼接式90度弯管，主要面向工业通风、除尘排风、物料气力输送以及低压流体管路的转向布设场景，在车间除尘系统、木工车间木屑抽吸管路、焊接烟尘排风系统、粉体输送管线以及普通建筑通风管道中都有大量应用。常规一体冲压弯头在大管径、非标转向角度或者现场需适配特殊安装空间的工况下，往往存在采购周期长、定制成本高、局部磨损后无法单独更换的问题，这款采用多段直筒管节斜切拼接的弯管结构，正是针对这类工程实际需求完成的结构设计。

　　从结构设计思路来看，整个90度转向段没有采用一体曲面成型的方案，而是将完整的90度圆弧转向路径拆分为多节等角度的斜口圆柱管节，相邻管节的对接端面采用匹配的斜切角度，逐节旋转拼接后，整体顺滑过渡形成直角转向通路。这种分节设计的优势非常突出：首先每一节管节都可以直接采用标准直缝圆管下料，仅需通过数控切割或者样板划线完成端口斜切，不需要定制大型冲压模具，小批量定制或者现场临时改造管路时，普通钣金加工班组就可以完成下料制作，加工门槛极低。其次在管路输送磨琢性较强的物料，比如木屑、矿粉、粮食颗粒或者含尘气流时，弯管外侧弧面是冲刷磨损最严重的区域，分节结构可以针对外侧易磨段单独加厚管壁，或者在磨损后仅更换对应受损管节，不需要整体拆除整段弯头，大幅降低后期维护成本。

　　管体两端预留的直段插接边界，是安装布设时的核心配合尺寸：两端直段的外径按照常规通风管道的插接公差设计，安装时可以直接套入对应规格的主管道内部，或者外套标准管箍、法兰盘完成对接，两端直段的长度预留出了足够的密封与紧固操作空间，不需要在弯管的弧形转向段额外开孔或者焊接连接结构，避免了曲面焊接带来的密封难度。整个弯管的转向半径经过适配性设计，既不会因为转向半径过小导致气流在转弯处形成剧烈涡流、大幅增加风阻，也不会因为转向半径过大导致弯头整体占用的安装空间过多，在车间梁柱缝隙、设备侧边狭窄走管区域布设时，能够在保证通风通料效率的前提下，尽可能压缩管路转向所需的空间边界。

　　在实际工况适配中，这款弯管的内部通路全程保持等径，没有出现局部缩径或者凸起的拼接焊缝，气流或者物料通过转向段时的流向过渡平缓，通风系统中可以降低风机的额外风压损耗，气力输送场景中也可以减少颗粒物料在转弯处的堆积堵料概率。拼接焊缝全部布置在管节的对接端面，焊接作业时可以在管节外侧完成满焊，内部焊渣打磨平整后即可满足通风或者低压输送的密封要求，如果是用于除尘排风这类负压工况，仅需在接缝处涂抹密封胶或者配合抱箍紧固，就可以避免漏风导致的吸尘效率下降问题。

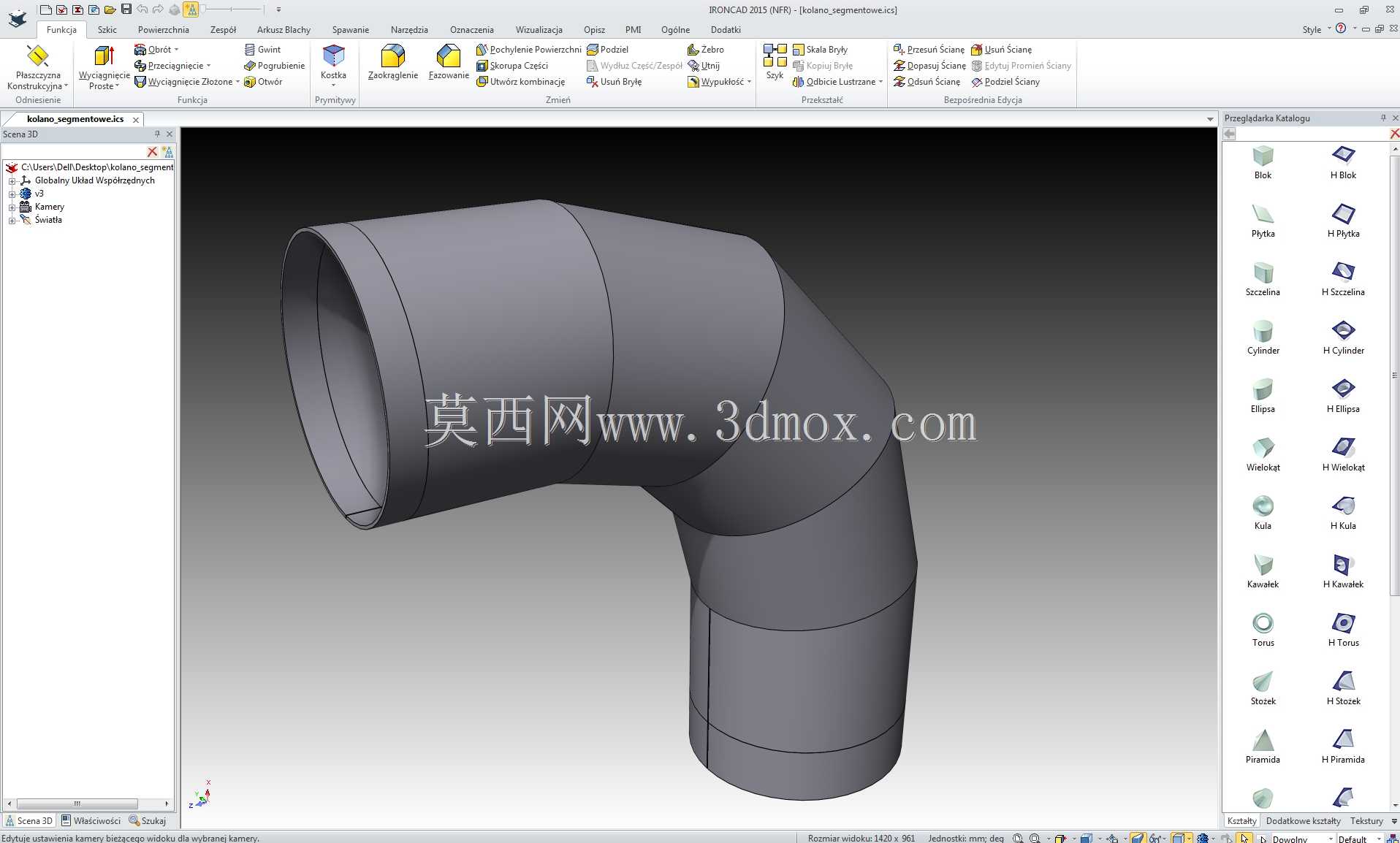

　　建模过程中完整还原了每一节斜切管节的独立实体结构，既可以直接用于钣金下料的展开图提取，也可以在整个管路系统的三维布设装配中，直接调用该弯头模型完成管路路径干涉检查，提前核对弯头与周边设备、桥架、梁柱的安装间隙，避免现场安装时才发现转向空间不足的问题。针对不同的管壁厚度需求，模型的参数逻辑可以快速调整管节长度、斜切角度以及拼接段数，适配不同管径、不同转向角度的非标弯管快速改型，不需要重新从零搭建曲面结构，能够大幅提升管路设计阶段的建模效率。
