螺旋曲面镂空帽状导流叶轮结构

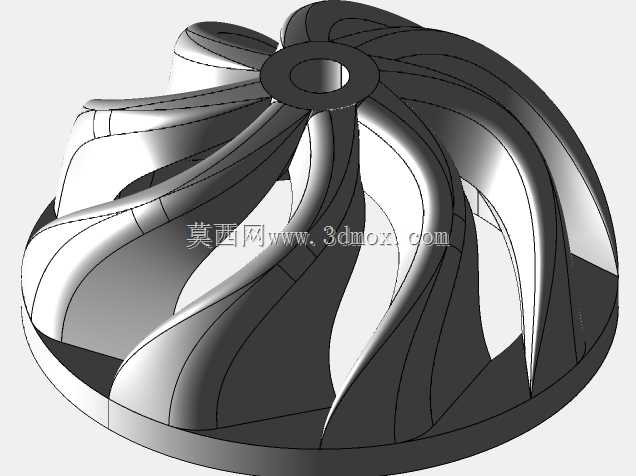

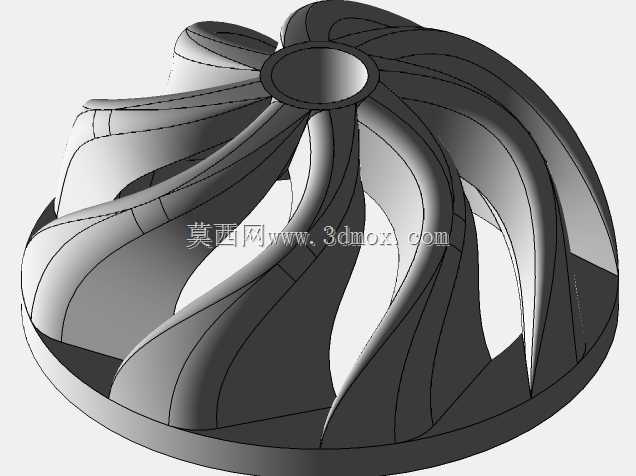

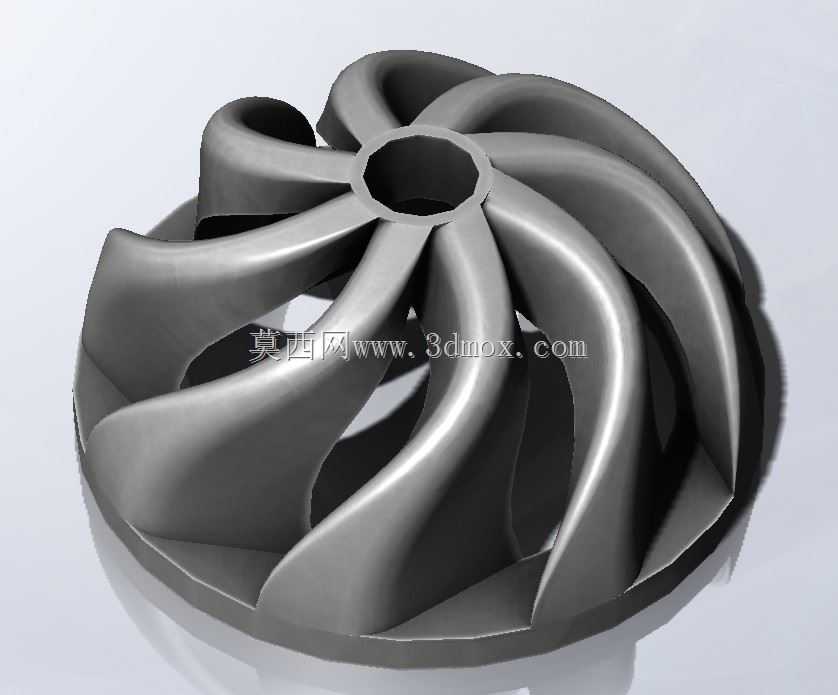

　　该零件属于典型的帽状螺旋导流叶轮类结构，整体呈圆盘形布置，中心设置贯通安装孔，外周由多片连续扭转的弧形叶片沿圆周均匀分布，叶片之间形成大面积镂空流道，底部保留环形承托边，顶部叶片向中心汇聚并围绕中心孔形成圆滑过渡。这类结构常见于小型离心风机、吸尘设备、风道增压单元、物料输送导向装置以及某些需要对气流或轻颗粒进行旋转引导的设备中。它的核心作用不是承受大载荷传动，而是通过旋转形成定向流场，使进入叶片间隙的介质沿螺旋曲面获得周向速度和轴向推送分量，从而完成送风、抽吸、导流、分散或轻量输送。

　　从实际使用场景看，这类叶轮在紧凑型设备里比较常见。设备内部空间往往受限，外壳风道不能做得过于复杂，因此叶轮本身需要兼顾导流效率与外形边界。该模型采用帽状包覆形式，叶片外缘接近同一旋转直径，底环可作为与壳体或支撑座配合的轴向定位面；中心孔则用于穿装电机轴或连接轴套。安装时需要重点控制中心孔与外圆的同轴度，否则高速旋转时容易产生偏心振动。叶片顶端和底环外侧应与风罩内壁保留均匀径向间隙，间隙过小会因制造误差或热变形发生擦碰，间隙过大则会造成回流，降低导流效率。

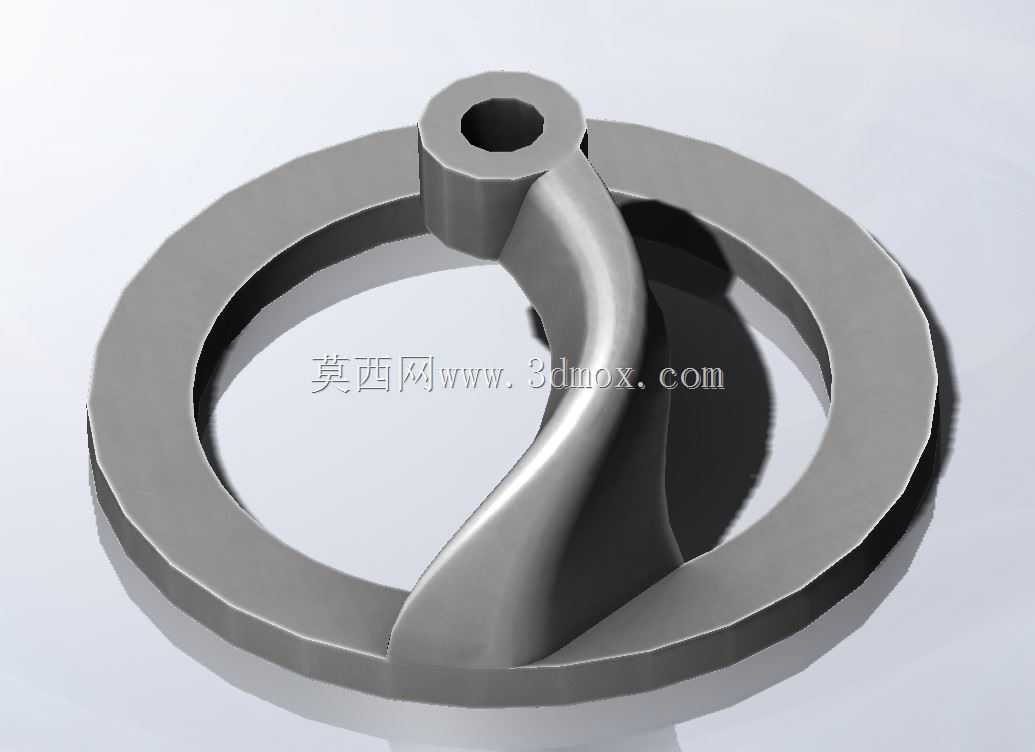

　　结构设计上，连续螺旋叶片是该件的重点。每片叶片从底部环边附近起型，沿圆周方向逐渐抬升并扭转，最终在中心凸台附近收束。曲面并非简单等厚直板，而是带有明显空间曲率的薄壁形态，这种造型能够减少介质进入流道时的突折阻力，使气流沿叶面平滑转向。叶片之间的镂空区域既是流道，也是减重区域，使零件在保持周向连续性的同时降低转动惯量。对于频繁启停的小型设备，较低的转动惯量意味着电机启动负担减小，轴系响应更快；但叶片厚度也不能无限制减薄，尤其在根部与底环、中心凸台交接处，应保留足够圆角和过渡壁厚，以抵抗旋转离心力和振动疲劳。

　　中心孔周边的环形凸台承担安装定位功能，孔径、孔长以及端面垂直度直接决定叶轮与轴的配合质量。若采用键连接，需要在孔内加工键槽并校核键槽对局部强度的削弱；若采用紧定螺钉或粘接轴套，则应保证凸台有足够轴向长度，避免夹持不稳。底环的存在提高了零件整体刚性，也使叶片根部不是悬空连接，能够抑制薄板叶片在高速转动时的颤振。对于塑料注塑件，底环和叶片交接处要注意壁厚均匀，防止厚壁区产生缩痕；对于金属加工件，则可考虑五轴铣削、铸造后精加工或增材制造等方式完成复杂曲面。

　　从外形边界判断，该零件的最大外轮廓由叶片外缘旋转包络形成，装配设计时不能只按静态三维外形占位，还应按旋转体包络校核安全间隙。中心孔轴线应与电机轴线重合，底环端面可作为轴向靠面，顶部中心区域则需避让轴端紧固件、压盖或电机端盖。叶片前缘和后缘的曲率会影响噪声与效率，前缘过陡容易造成入口冲击，后缘过厚则可能增加尾迹扰动；在样机阶段通常需要结合风道形状调整叶片包角、片数和出口宽度。

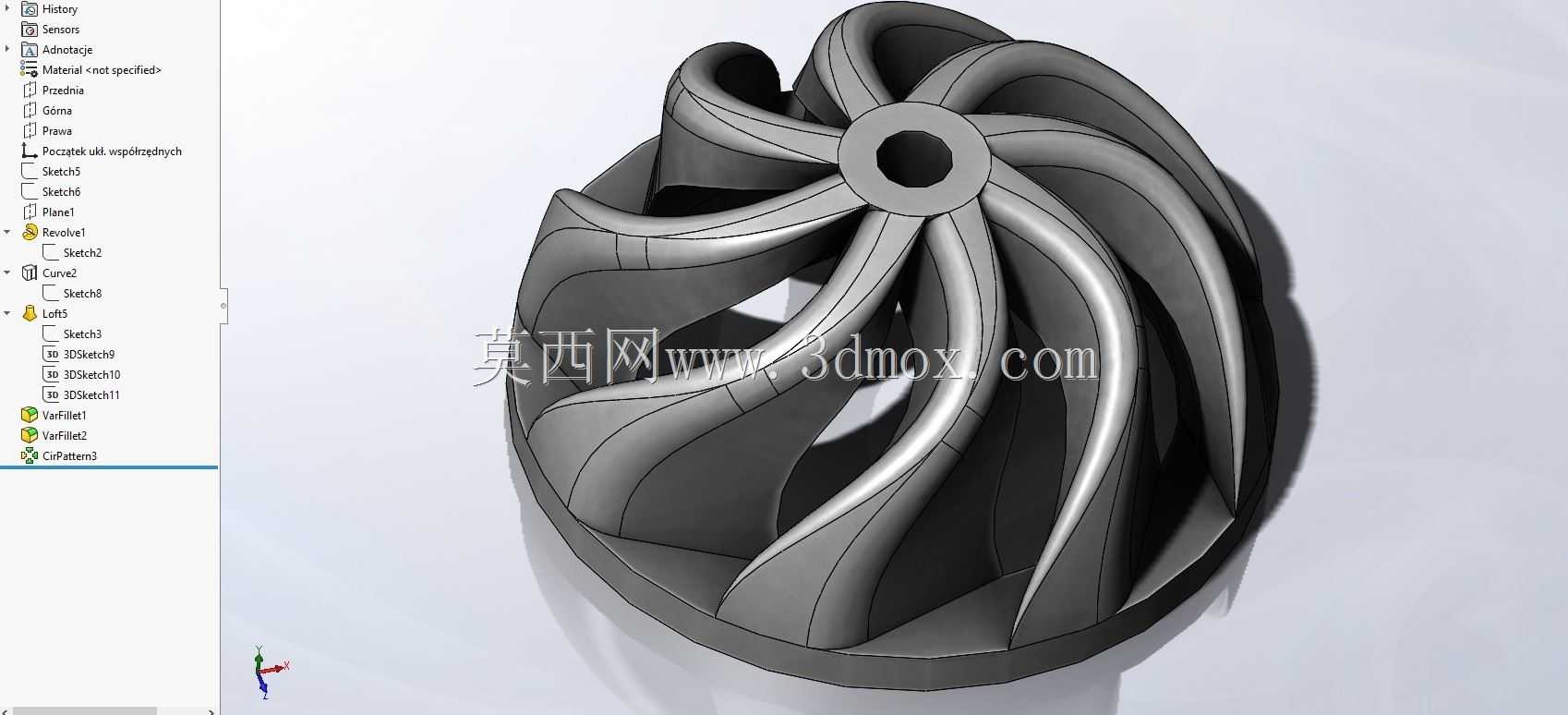

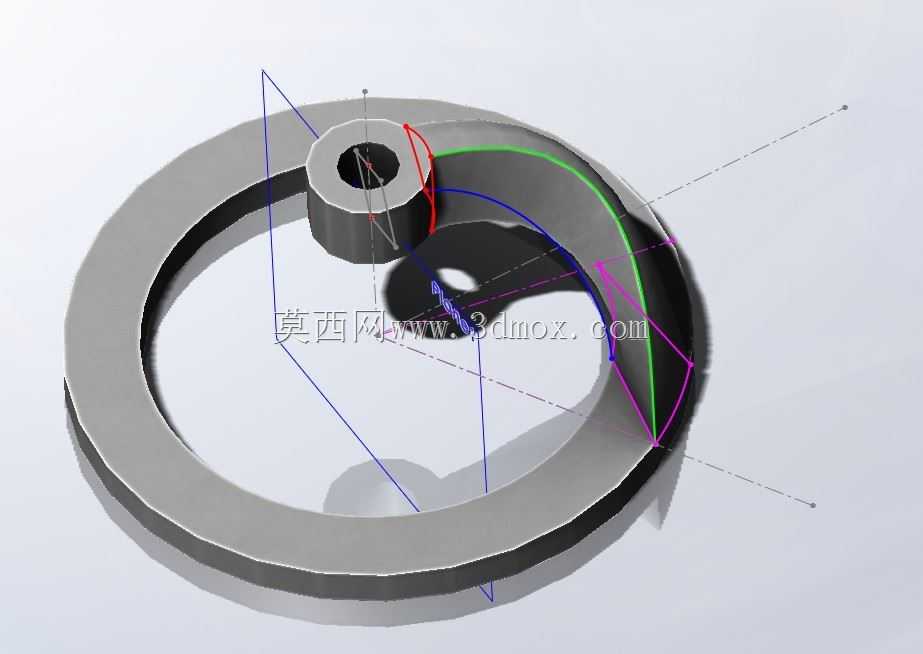

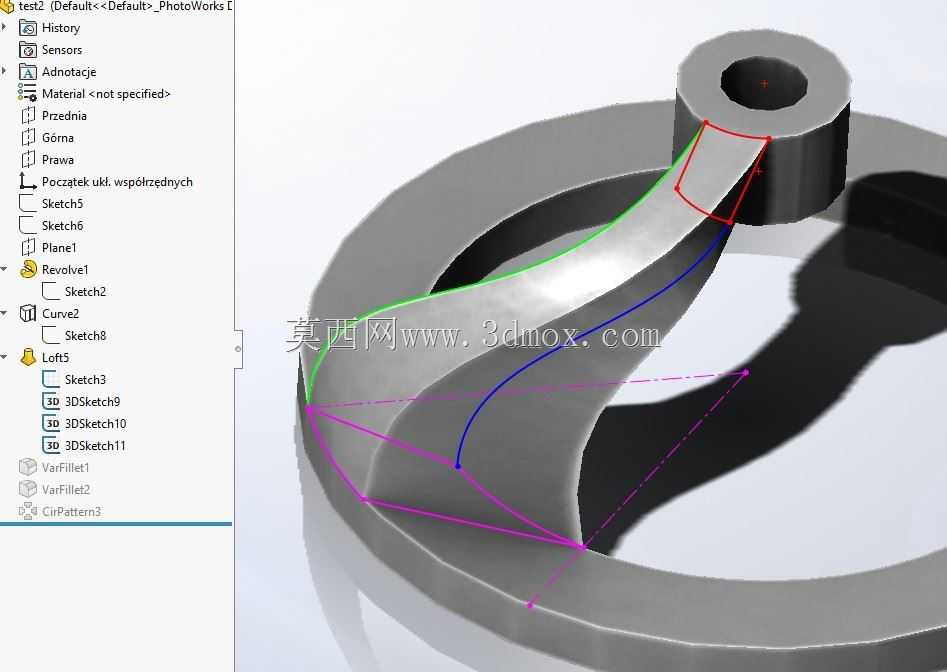

　　建模时应先确定中心孔、底环直径、总高度和外圆包络，再建立单条叶片的引导线与截面，通过扫掠或边界曲面形成空间叶形，最后按圆周阵列得到完整结构。叶片与中心凸台、底环相交处需要做布尔合并和圆角处理，避免出现零厚度面或开放边。镂空流道区域要保证相邻叶片互不干涉，阵列后每个流道入口和出口面积应尽量一致，这样才能保证旋转时流量均匀、动平衡更容易控制。工程出图阶段除常规尺寸外，还应标注关键配合孔公差、端面跳动、外圆与孔同轴度以及叶片曲面的验收依据，使造型数据能够顺利转入加工、装配和测试环节。
