车载移动酒吧饮品调制输送工作站

　　这套三维结构方案面向车载休闲服务场景搭建，整体将饮品存储、管路输送、阀岛控制、出杯操作与台面排布整合在同一安装基座上，可布置在商务改装车、旅居车、移动餐车或主题展示车厢内，用于在有限车厢空间中完成多品类饮品的取用、输送与分发。方案没有采用普通固定式吧台的松散摆放方式，而是把储料容器、控制阀件、竖向安装板、底部输送盘管和左右侧功能箱体统一约束在一块平整安装底板上，使整套系统在车辆行驶振动条件下仍保持明确的安装边界和维护路径。

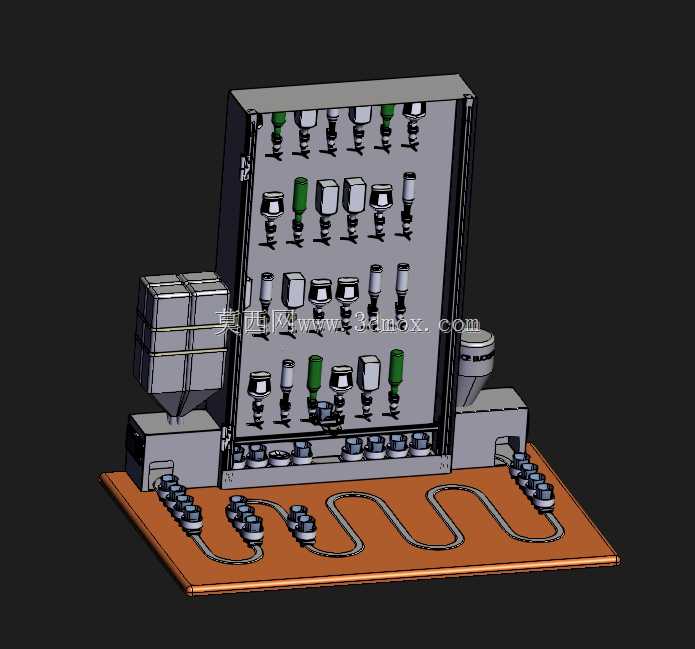

　　从实际用途看，设备核心在于把不同饮品来源通过独立管路接入控制区，再经底部蜿蜒排布的输送管路汇集到操作端。竖向板面上分层布置多组阀件与接头，部分接口对应带绿色标识的储料瓶，其余接口连接银色金属罐体或标准快接接头，便于区分饮品类型、气路路径与清洗回路。板面采用框架式立板结构，四周留出型材边框，元件按行列成组安装，既减少管路交叉，也让操作人员能够从正面快速识别每个阀位的对应关系。对于车载场景，这种竖向排布比水平堆叠更节省台面深度，阀门操作高度集中在人体站立或侧身可及范围内，翻板、抽屉和侧箱不需要额外展开即可完成常规作业。

　　底部橙色底板承担整机基准作用，所有盘管、阀组和支撑件均以该板为安装参照。输送管路在底板上采用多段U形回绕布置，管路长度通过连续弯曲获得补偿空间，一方面可在泵送过程中缓冲脉动，另一方面也为流体降温、保压或在线清洗提供更长行程。管路端点设置成组接头，沿底板前后边缘有序排列，避免软管在车厢内悬空晃动。设计时需要重点控制底板厚度、安装孔位与车架固定点之间的关系，边缘应预留螺栓压块或滑轨固定位置，保证整站能够作为一个模块化总成装入车厢，也能在检修时整体拆出。

　　左右两侧箱体承担不同辅助功能。左侧箱体上部为分格储料舱，下部设置带抽屉样式的基座，可存放耗材、工具泵或备用接头；右侧箱体上部带有圆筒形分离或缓存单元，下部同样形成设备舱，用于容纳泵体、气源处理件或控制模块。两侧箱体与中间立板之间保留检修间隙，箱体外形采用直角过渡并与底板对齐，适合在车厢内部靠装定位。若用于实车改装，箱体外侧还需根据内饰包覆厚度调整圆角和护面位置，当前模型主要表达机械安装关系，未展开内饰蒙皮，但边界尺寸已经体现出紧凑化思路。

　　结构设计上，立板元件分三至四个高度层布置：上层靠近顶部框架，适合安装截止阀、小流量调节阀和瓶式储料器；中层集中布置主要通路阀件与操作手轮；下层靠近底板处设置短管路和转接座，使下行管路以最短距离接入底部盘管。每个阀位下方都有独立支撑或螺母固定位，板面背后可预留汇流板、管夹和走线空间。这样的分层逻辑不是单纯追求视觉整齐，而是为了让流体路径从上至下逐级衔接，减少反复抬管造成的气阻与残液。对于含气饮品或需要压力输送的液体，阀件间距还应兼顾拆装扳手空间，避免相邻手柄在启闭时互相干涉。

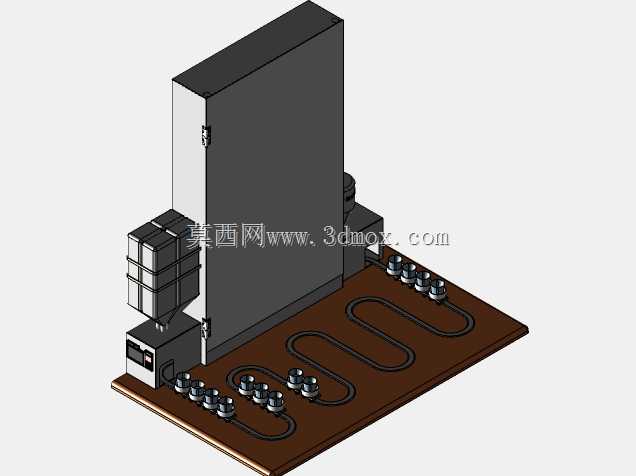

　　安装边界方面，整机宽度由底板左右外缘决定，深度主要受底部盘管回弯半径和侧箱凸出尺寸控制，高度则以立板顶部框架为上限。车载布置时，底板下方需要保留与车厢地板连接的横梁或垫块，不能让盘管直接承受压紧力；立板背部与车厢侧壁之间宜留出管路和线束通道，若空间紧张，可将背部通道压缩为可拆卸护板形式。操作侧前方需保证人员站立和杯具放置空间，台面边缘的接头位置不应伸入主要通行通道。对于移动车辆，还要校核满液状态下储料瓶、金属罐体和盘管内液体的总质量，底板与车架连接点应按动态载荷进行加强，阀件手柄附近增加防松标识或锁止结构。

　　建模过程中，管路中心线、阀件安装面和底板孔位需要保持参数关联。底部盘管弯曲半径一致，便于采购标准弯管或定型软管；立板上的同类阀组采用重复布局，可通过阵列方式建立，但不同储料瓶高度和接口方向仍需单独调整，以保证装配后不与上层框架碰撞。左右箱体的分舱面、抽屉面和顶部缓存件均按可装配实体表达，适合在后续设计中继续拆出钣金件、机加工件、密封件和管夹清单。整体方案突出模块化、紧凑化和可维护性，为车载饮品服务设备从概念布局走向详细设计提供了清晰的三维结构基础。
