钢制商用车车轮轮辋结构设计

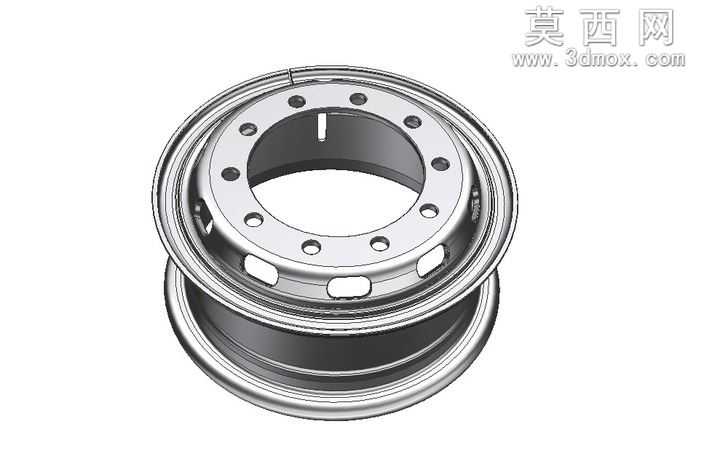

本作品为商用车钢制车轮轮辋的三维参数化建模成果，建模过程严格遵循商用车轮辋的行业尺寸规范，采用NX软件完成全特征构建，整体建模逻辑从基础旋转特征起步，首先绘制轮辋的轴向截面轮廓线，通过回转命令生成轮辋的主体筒体结构，精准还原了轮辋与轮胎配合的多段阶梯式曲面轮廓，保证轮缘、胎圈座、槽底的各段尺寸公差符合商用载重车轮的装配要求。在细节结构处理上，针对轮辋上的安装孔位，采用圆周阵列特征完成均匀排布，每个螺栓孔都做了倒角处理，避免装配时应力集中；轮辋侧壁的通风减重缺口同样通过阵列方式实现，缺口边缘做了圆角过渡，既满足轻量化设计需求，又避免尖锐边角带来的应力断裂风险。材质设置上选用了载重车轮常用的热轧低碳钢材质，渲染时赋予金属镀铬质感的材质表现，清晰呈现钢制轮辋的金属光泽与冲压成型后的表面质感，同时通过不同灰度的材质区分轮辋的不同加工面，直观展示轮辋的分层结构。设计过程中充分考虑轮辋的实际装配需求，轮辋与轮辐配合的贴合面做了平面度的特征约束，保证后续焊接装配的贴合精度；轮缘部位做了加厚处理，匹配载重车辆行驶时轮胎侧向力的承载需求，槽底的凹陷深度严格参照标准设计，满足轮胎拆装的操作空间要求。整体模型无多余冗余特征，所有特征参数均可编辑调整，可直接用于后续的有限元受力分析、装配干涉检查以及生产加工的图纸导出，完整还原了钢制商用车轮辋的真实结构与工艺特征，能够直观展示轮辋各部位的结构形态与尺寸配合关系。
