快速连接器标识卡与配套插接基座

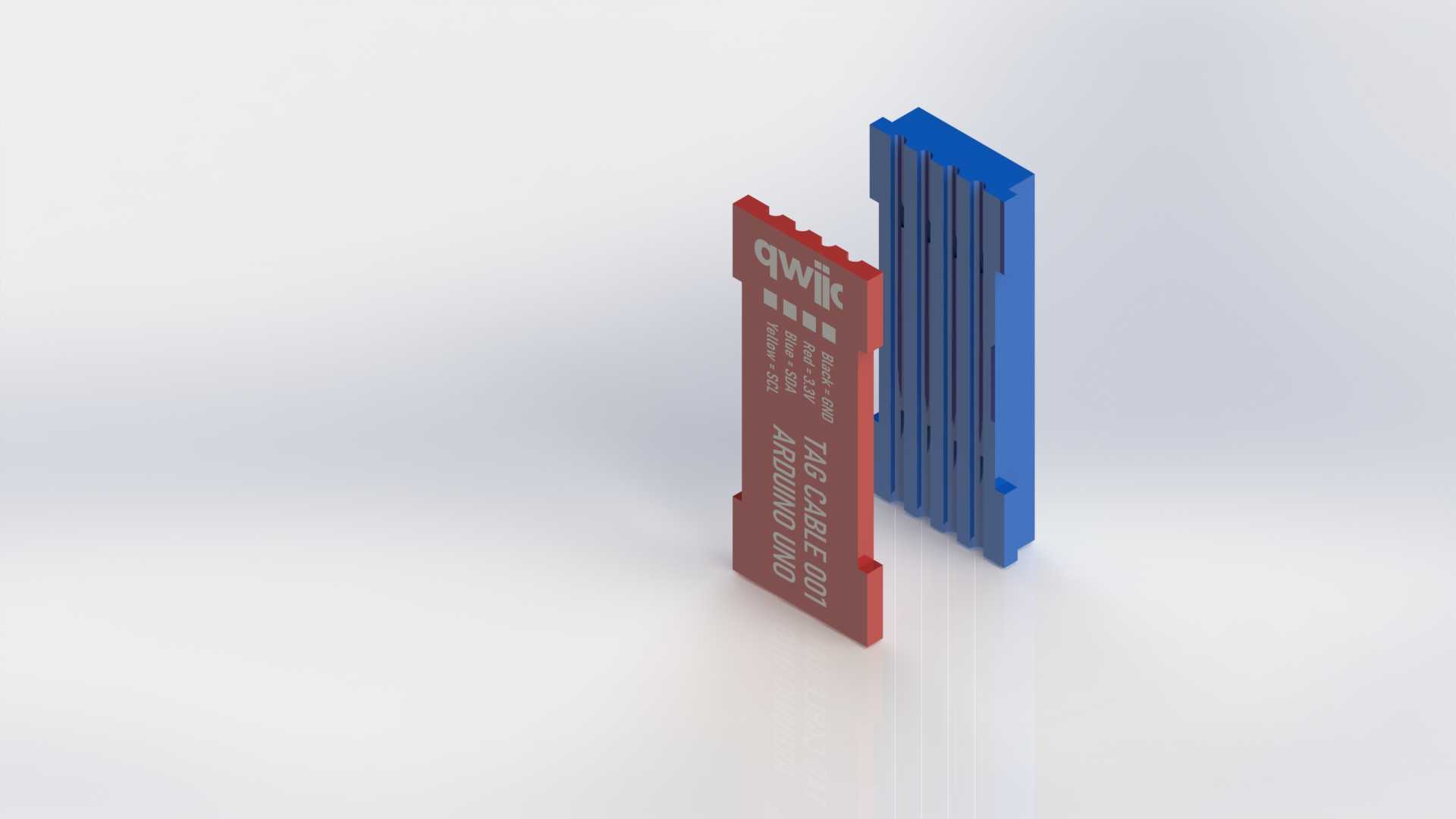

　　这套结构围绕快速连接器现场布线中的识别与插接配合展开，主体由红色标识卡和蓝色插接基座两部分组成，适用于控制柜内部线束整理、测试台架临时接线、自动化设备信号线缆分区以及小批量原型装置的快速连接场景。实际设备中，多芯电缆在端子排、传感器分支、通信模块和执行器之间频繁转接，如果仅依靠线号管或手写标记，检修时容易因弯折、污损、视角遮挡造成误判。标识卡的作用就是把连接器编号、线序方向、功能分组等信息固定在接插区域附近，使装配人员在插拔前能够直接确认链路身份，减少错插、反插和反复核对线序的时间。

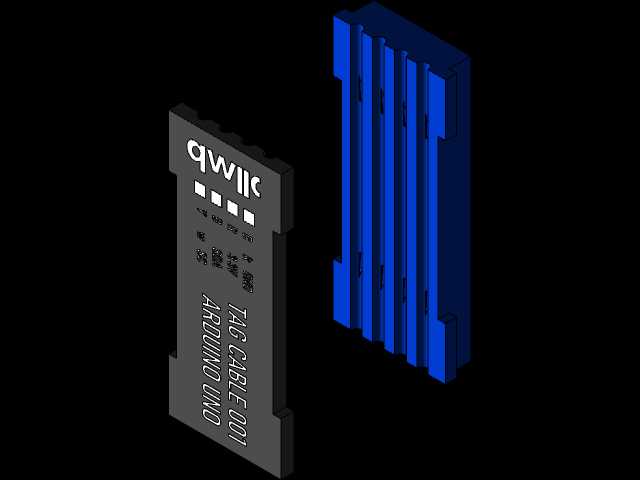

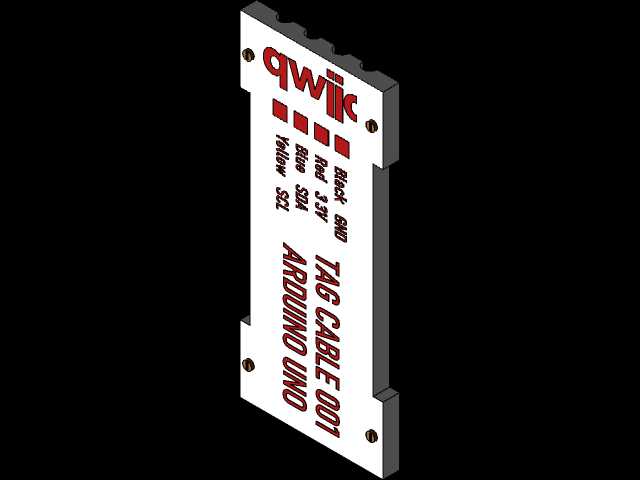

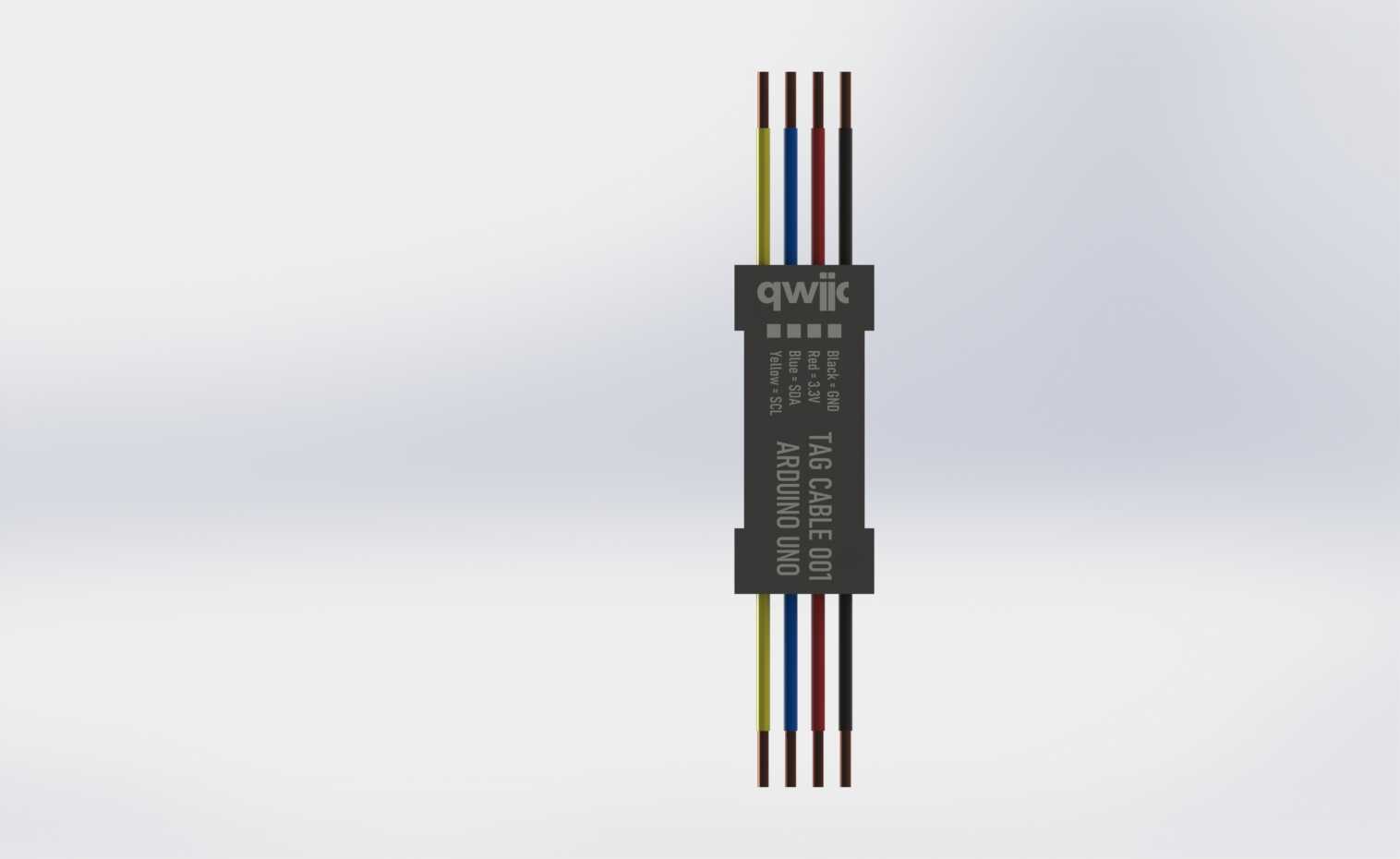

　　红色件采用薄片状卡体结构，外形接近窄长标签板，上端设置便于抓取和定位的边缘轮廓，表面预留文字承载区域，可刻印或粘贴连接器用途、端口编号和方向提示。卡体下部与电缆束或连接器尾部形成约束关系，安装后随连接器一起动作，不会像独立吊牌那样在设备振动中翻转、缠绕或脱落。板身上的局部凸起和台阶并不是装饰特征，而是为了提高薄片在插拔方向上的抗弯能力；在狭窄线槽内，标识卡可能受到侧向挤压，若完全采用等厚平板，长期受力后容易翘曲，边缘加强后可以保持标识面平整，也能避免卡体滑入相邻连接器间隙。

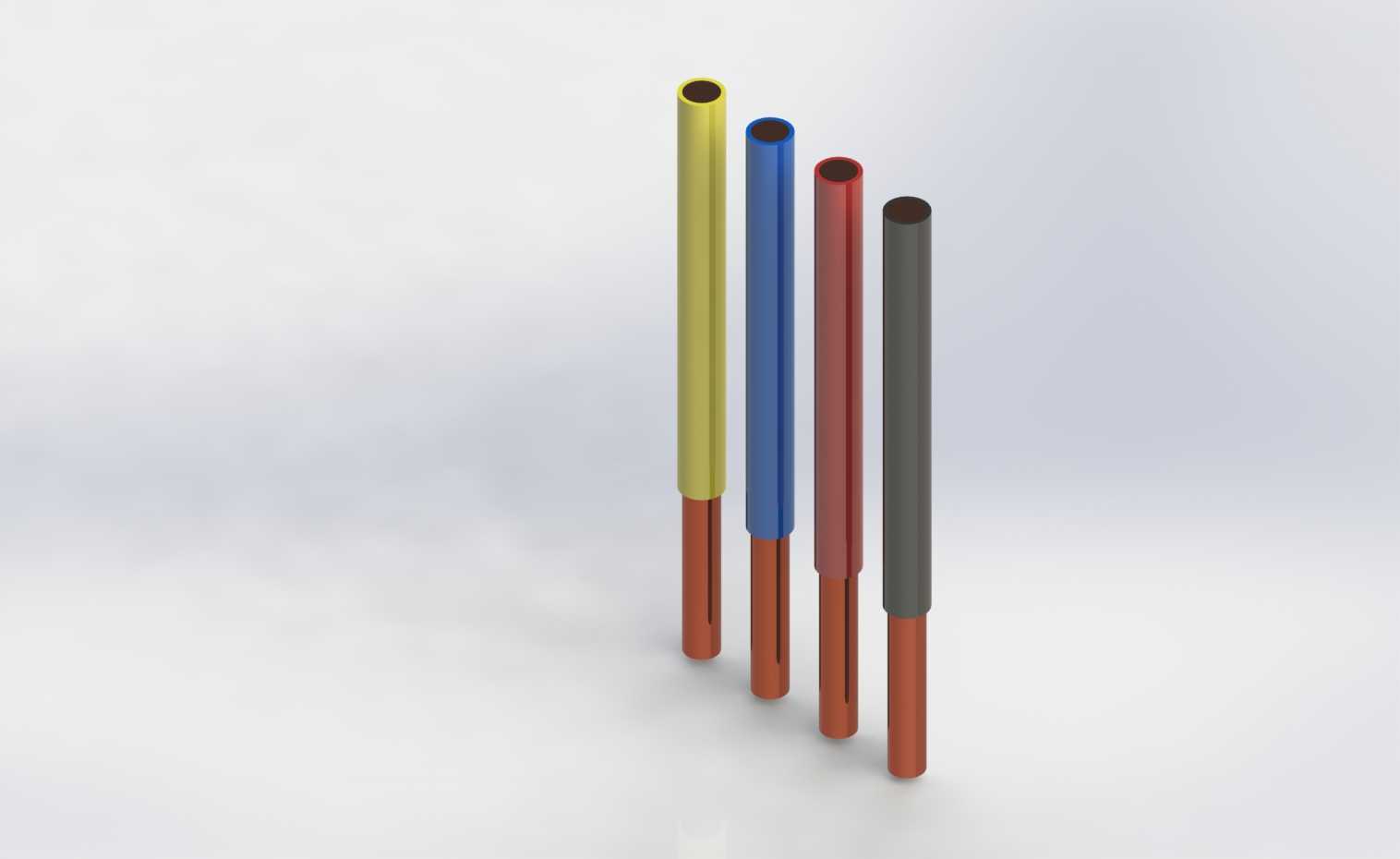

　　蓝色基座体现的是多通道快速插接的导向思路。其外形为直立长条块状，内部按密集间距排列多个导槽，用于容纳对应触点或电缆端接件。基座外侧设置连续的加强筋和侧壁，既形成插拔时的握持边界，也提高了多芯并排结构的整体刚性。前端入口处的导向轮廓用于修正插头进入时的微小偏差，在盲插或视线受限的柜内空间中，操作者不需要逐针对齐，只需让连接器沿槽道推入，即可完成初步定位。相邻槽位之间的隔筋承担防混插和防触点偏移的作用，当某一路端子受到侧向力时，隔筋可以限制其过度变形，降低相邻针位互相干涉的风险。

　　从安装边界看，红色标识卡属于低高度附加件，厚度方向占用空间很小，适合贴靠连接器尾部或线束侧面布置；设计时需要预留手指捏取区域，不能让标签完全埋入线槽，否则后期维护无法快速翻查。蓝色基座的高度明显大于普通平面端子，布置在DIN导轨、安装板或3D打印支架上时，应在上方保留插拔行程和手部操作空间，两侧也要留出线缆弯曲半径。若多组基座并排安装，间距不能只按本体宽度计算，还要考虑标识卡厚度、线束外径以及插头外壳拔出时的直线运动空间。对于柜门内侧这类浅腔位置，基座背面应设置可靠固定面，避免频繁插拔后整体松动。

　　结构建模时，薄片件重点关注拔模方向、边缘倒角和加强筋厚度。标识卡卡体较薄，尖角处若不做过渡，打印或注塑时容易出现应力集中，搬运中也可能割伤线束护套。蓝色基座的槽道属于配合核心，建模需保证入口导向段、直线保持段和末端限位段之间连续过渡；槽宽过紧会使插接阻力增大，过松则无法纠正针位偏差。基座背部可根据实际安装方式加入卡扣、螺钉孔或粘接平面，但固定特征不能侵入内部导槽，以免造成触点顶死。

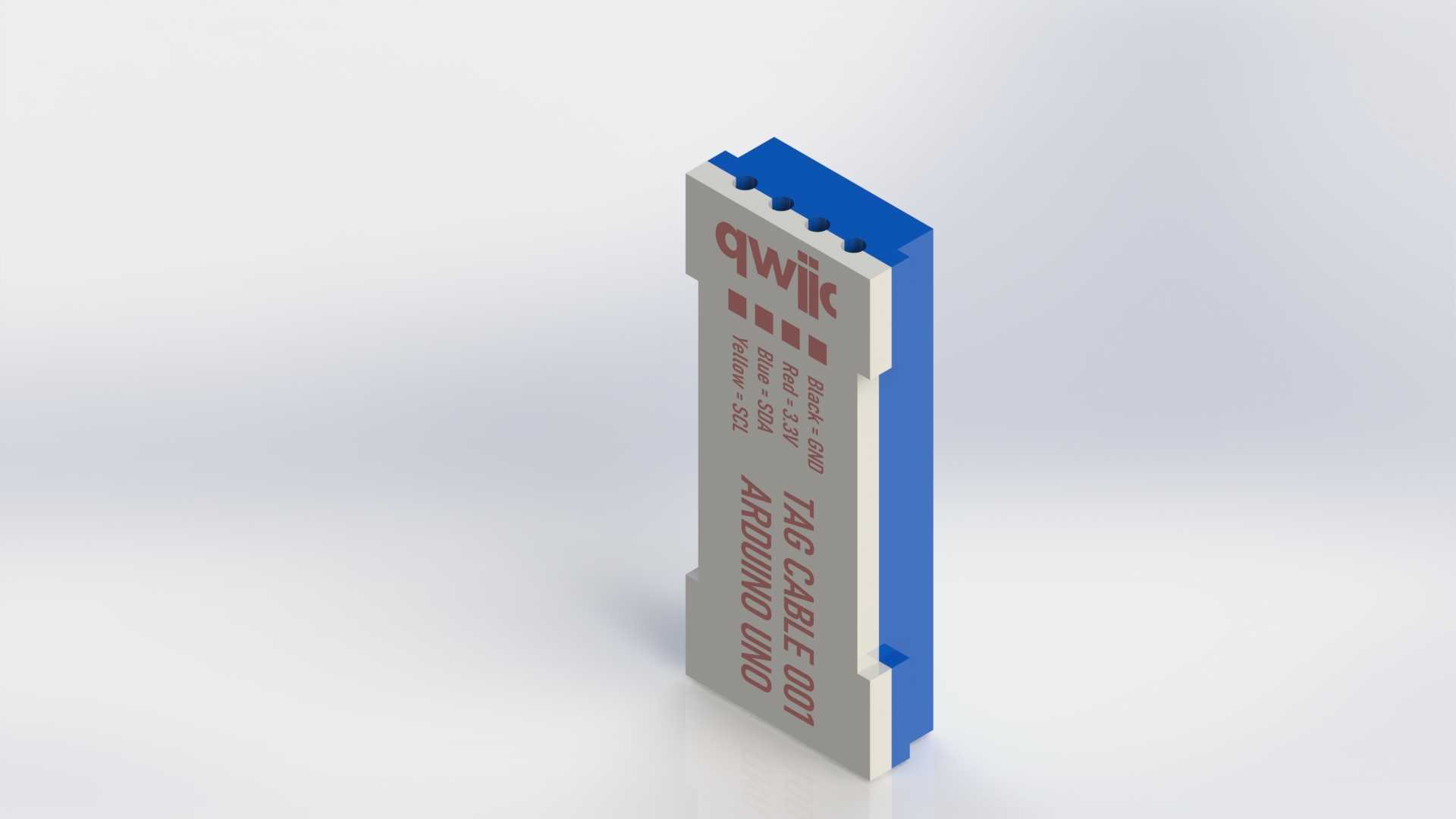

　　在功能逻辑上，标识卡与基座并非两个孤立外观件，而是共同服务于“快速识别—导向插入—稳定保持—便于维护”的接线流程。红色卡体解决线缆身份可视化问题，蓝色基座解决多路线缆有序对接问题。二者组合后，可用于实验平台、教学装置、机器人控制箱以及小型通信检测设备中，尤其适合线束需要频繁拆装、测试端口经常切换的场合。工程应用中，还可以根据针位数量调整基座长度，根据标签内容改变卡体宽度，并在卡体上增加镂空窗口或颜色分区，使不同电压等级、信号类型和通信通道得到更直观的区分。
