开口弹性轴用卡圈挡环结构设计

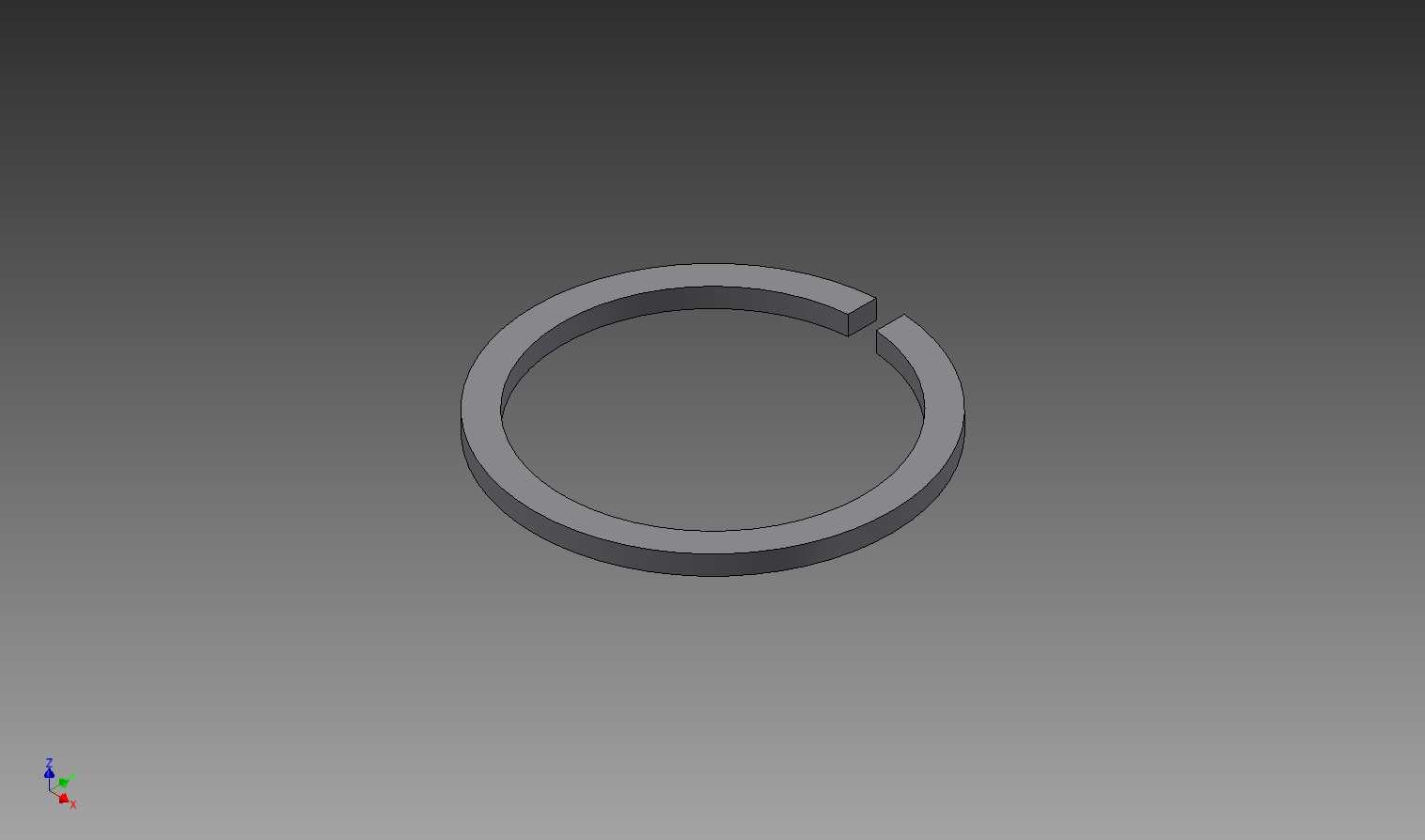

　　在常规机械传动与装配结构里，轴类零件的轴向限位一直是结构设计中容易被忽略却直接影响整机运行可靠性的环节。这套开口卡圈的三维结构，还原了工业现场最常用的弹性挡环形态，整环为扁平环形截面，环体一侧预留断开缺口，依靠自身材料的弹性形变完成装入与卡位，不需要额外加装锁止件，就能在轴槽或者孔槽内形成稳定的轴向阻挡面。

　　从实际使用场景来看，这类卡圈大量出现在减速器输出轴、电机端盖轴承限位、气动元件活塞杆定位、家电传动模组、小型输送设备辊筒装配以及通讯设备内部转轴结构中。很多装配空间紧凑的部位，没有足够位置加工轴肩或者加装锁紧螺母，开槽后嵌入卡圈就可以把轴承内圈、齿轮衬套、滚轮端面的轴向窜动限制在允许范围内，避免轴上零件在启停冲击、振动工况下出现轴向滑移。

　　结构建模时首先要抓住卡圈的核心功能逻辑：环体并非完整闭合圆环，缺口两端的断面要保证装配时卡圈可以被卡簧钳撑开或者收缩，越过轴径后落入预先车削好的环形卡槽内。环体的截面厚度直接决定它能承受的轴向推力，太薄的挡环在承受轴承端面反复冲击时容易出现翘曲甚至从槽内脱出，太厚则会导致弹性不足，装配时需要很大的撑开力，还可能在缺口根部产生应力集中断裂。模型里环身的过渡圆角、缺口端部的形态都做了还原，实际加工中缺口位置不能留下尖锐刀痕，否则高频振动下裂纹会从尖角处萌生。

　　设计选型阶段需要先明确安装边界：如果是轴用外卡，要先确认轴的公称直径、卡槽底径、卡槽宽度以及卡圈装入后露出槽外的环形挡边高度；挡边高度必须大于被限位零件的倒角或者圆角尺寸，否则零件端面会直接滑过卡圈，起不到限位作用。如果是孔用内卡，则要核对壳体内孔直径、内卡槽的加工深度，保证卡圈撑开释放后能完全贴紧卡槽底面，环体内圈伸出的部分刚好压住轴承外圈或者衬套端面。

　　建模过程中环形主体采用等截面扫掠思路构建，先绘制卡圈的扁平矩形截面，再沿带缺口的环形路径生成实体，缺口处两个端面保持平行且和环体切线方向匹配，方便卡簧钳的钳头插入卡圈上的工艺小孔。很多标准卡圈会在缺口两端加工小圆孔，现场装配时用外卡簧钳或者内卡簧钳的两个钳尖插入孔内，控制撑开或者收缩的幅度，装配力道不能过猛，一旦形变量超过材料屈服极限，卡圈就会失去回弹能力，装入卡槽后无法贴紧槽壁，运行中很容易松脱。

　　材料层面这类零件通常采用弹簧钢冲压成型，后期做淬火回火处理保证环身既有足够硬度抵抗端面挤压，又保有弹性可以反复拆装。表面处理常见发黑、镀锌两种方式，发黑处理多用于室内油泵、齿轮箱内部的润滑环境，镀锌则适合外露或者有轻度防腐需求的设备。三维结构里环身的平面度也需要重点控制，如果冲压后环体出现翘曲，装入卡槽后会和轴承端面形成点接触，局部压强过大不仅会磨坏轴承端面，长期冲击下卡圈也会过早变形失效。

　　在整机装配的尺寸链校核里，卡圈所占的轴向空间非常小，通常只需要在轴上预留对应宽度的浅槽，不会额外增加轴系的长度，这也是它在紧凑结构里被广泛采用的原因。设计时还要注意卡槽的槽边圆角，卡槽根部圆角不能大于卡圈截面的内圆角，否则卡圈无法落到底部，会出现悬空。同时轴端到卡槽的距离要留出装配导向长度，让零件套入轴身后能顺利抵到卡圈侧面，不会在装配过程中把卡圈从槽里挤出来。

　　日常设备维护中，拆解轴系时如果发现卡圈出现变形、缺口裂纹、表面锈蚀失去弹性，必须直接更换，不能反复使用已经产生塑性变形的旧挡圈。这套三维模型把卡圈的环形轮廓、开口间隙、截面厚度比例都清晰呈现，结构工程师在做轴系布局时可以直接参考它的占位尺寸，提前在轴或者壳体上预留卡槽位置，避免后期装配时才发现限位空间不足，也能在选型阶段核对挡环的受力边界，保证整套传动结构在长期振动、启停冲击下保持轴向定位稳定。
