50VA小型控制变压器结构设计

　　这款50VA容量的小型控制变压器，主要面向工业控制回路的电压匹配场景设计，常见于机床控制柜、自动化设备配电单元、小型机电设备的供电支路中，承担将进线侧较高电压转换为控制回路所需低电压的功能，为接触器、继电器、指示灯等低压控制元件提供稳定的工作电源，同时也能在一定程度上实现高低压回路的电气隔离，降低强电侧串扰对控制回路的影响。

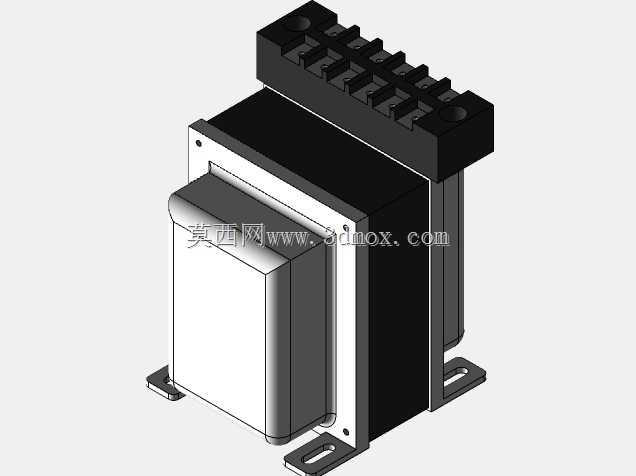

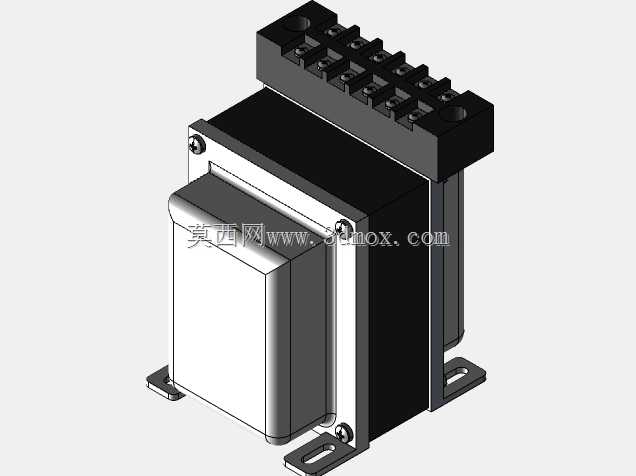

　　从结构设计来看，该变压器采用叠片式铁芯结构，铁芯选用高导磁硅钢片叠压而成，叠片间的接缝处理经过优化，能有效降低空载运行时的铁损与励磁电流，适配长时间连续通电的控制回路工作需求。绕组部分采用分层绕制工艺，初次级绕组之间设置绝缘隔离层，满足电气安全间隙要求，绕组外部包覆绝缘封装层，既可以抵御车间环境中的粉尘、潮气侵入，也能避免装配过程中磕碰损伤绕组漆包线。

　　顶部的接线端子采用栅栏式排布结构，端子数量对应初次级的不同电压抽头，每个接线位都设置独立的压线螺丝与隔挡，能避免接线时不同电位导线误碰造成短路，端子排的安装位置高出绕组本体一定距离，给接线操作预留了充足的手部操作空间，也方便后期运维时的线路检修与改接。底部采用L型弯折的安装支架，支架上开有长圆形安装孔，可适配一定范围内的安装孔位偏差，降低机柜安装板的加工精度要求，支架与铁芯本体之间通过螺丝紧固连接，连接处设置防松垫片，能抵御设备运行时的振动影响，避免长期使用后安装松动。

　　在安装边界设计上，该变压器的整体外形方正，本体宽度方向的尺寸控制较为紧凑，适合在控制柜内的导轨旁、层板间隙等狭小空间安装，接线端子全部集中在顶部，接线完成后导线全部从上方引出，不会占用侧面与底部的安装空间，能有效提升柜内空间利用率。本体底部的安装支架向外伸出的长度经过核算，既保证安装后的结构稳定性，也不会过多占用安装板的平面面积，安装孔的中心距符合常规小型控制变压器的安装尺寸规范，可直接替换同容量的老旧同类型产品，无需重新在安装板上打孔。

　　从实际使用的功能特性来看，该容量的变压器额定负载下的电压调整率控制在合理范围内，能够满足控制回路中元件同时工作时的电压稳定性要求，绕组的温升设计符合低压电器的相关标准，在额定负载连续运行时，绕组表面温度不会超过绝缘材料的耐温等级，保证长期使用的绝缘寿命。整体结构没有多余的外露部件，外壳的棱角处都做了小圆弧过渡处理，避免装配时划伤操作人员的手部，整体重量控制合理，单人即可完成柜内安装作业，不需要额外的吊装辅助。在建模细节上，铁芯叠片的分层特征、绕组的包覆层厚度、接线端子的螺纹细节、安装支架的折弯圆角都做了还原，可直接用于控制柜的三维布局布线设计，也可作为电气教学中的结构演示模型使用，帮助设计人员直观了解小型控制变压器的结构组成与安装要求。
