通讯设备双腔安装固定支座逆向结构

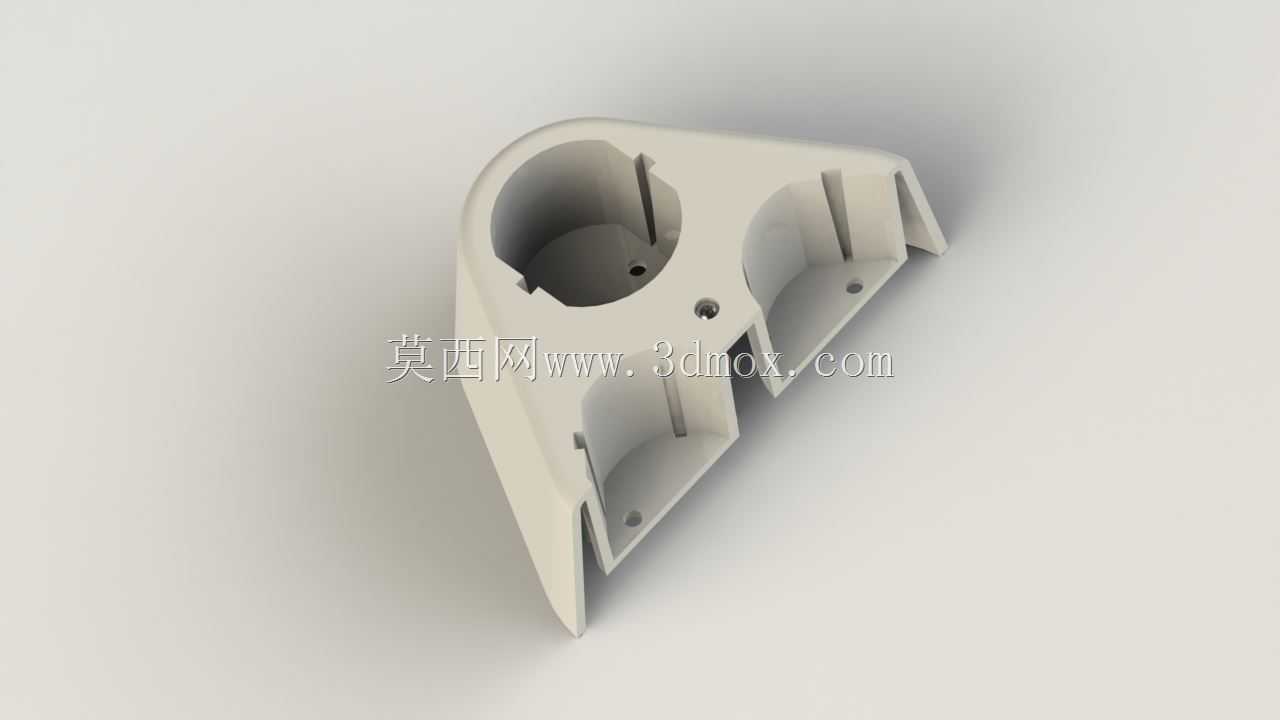

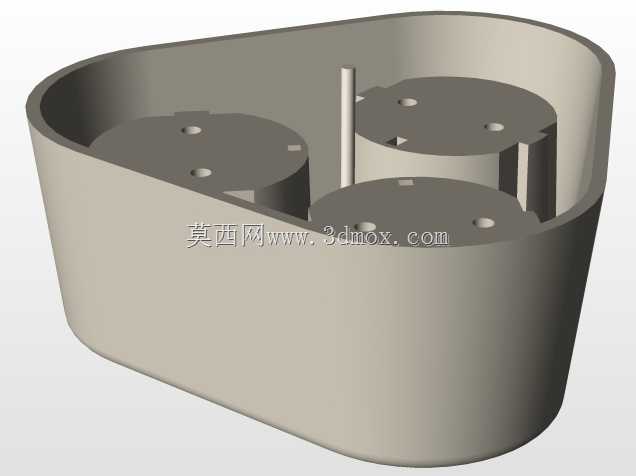

　　该结构件属于通讯终端或小型电子设备内部的安装固定支座，整体采用薄壁塑料件思路进行逆向还原，主要承担元器件定位、腔体分隔、外部连接和装配承载等作用。从实物形态看，零件一侧设置较大的圆形沉孔，孔壁带有开口槽和局部限位结构，可容纳圆柱形功能模块；另一侧延伸出带筋板的开放式腔体，用于布置线束、接插件或小型电子组件。两个功能区域通过中间实体壁面隔开，既避免不同模块在装配时相互干涉，也能在有限空间内提高支座的整体刚性。

　　在实际使用场景中，这类支座常见于手持通讯工具、桌面检测设备或小型电子控制盒内部。圆柱形腔体可对电池仓、传感模块、旋转接头或筒状电子元件进行径向约束，开口槽则为卡扣、导线引出或装配弹性变形预留空间。侧边开放腔并非简单减重区域，其内壁布置有多条纵向加强筋，筋板沿受力方向延伸，能够在塑料壁厚较薄的情况下抑制侧壁翘曲，同时为相邻零件提供导向面。零件底部和侧壁预留的小孔可用于螺钉固定、定位销穿装或热熔柱连接，安装时能够将支座稳定锁定在设备外壳或主支架上。

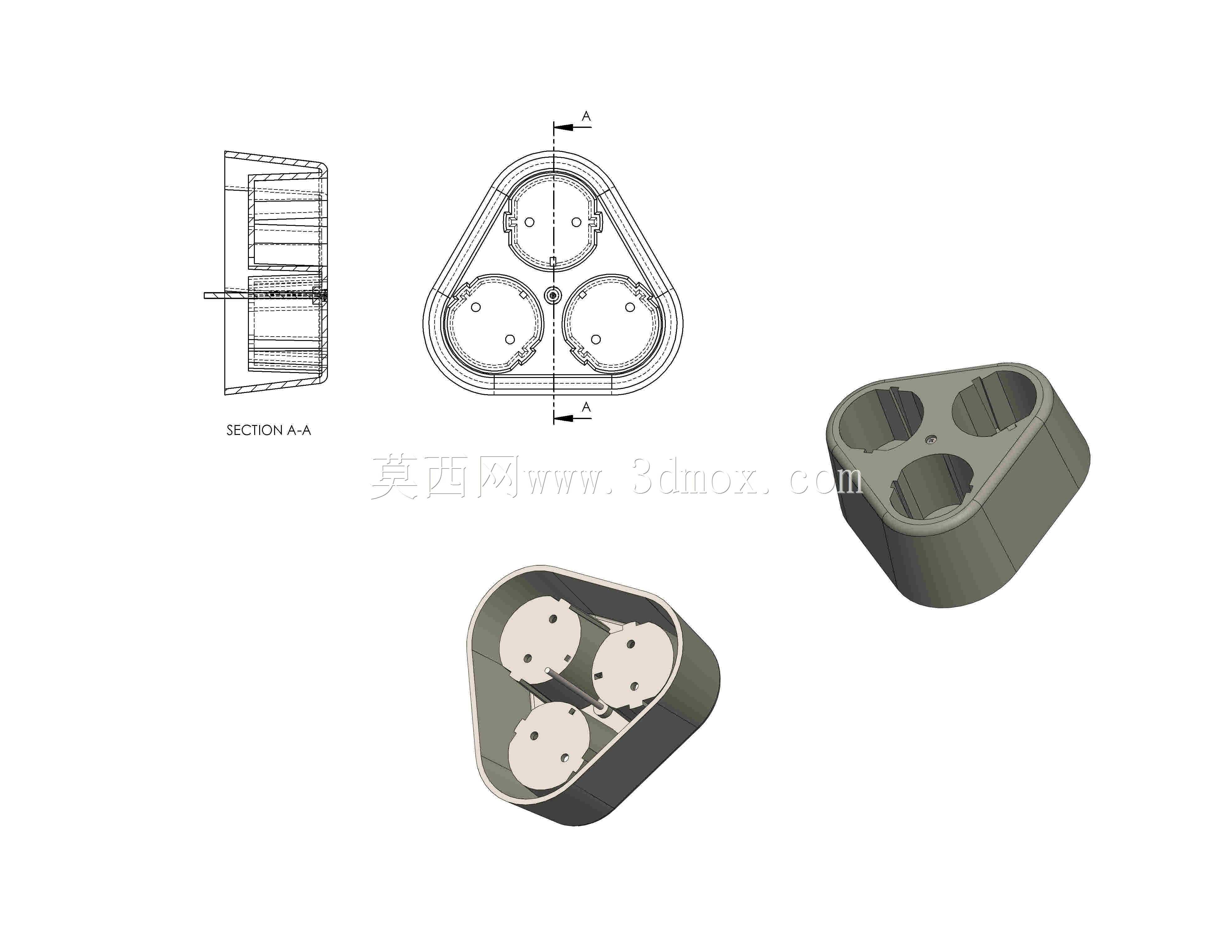

　　逆向建模时需要重点处理曲面过渡与安装边界的关系。零件前端圆弧面与圆形沉孔同轴趋势明显，外轮廓从圆弧端向后方逐渐展开成近似三角支撑形态，这种布局可以在不增加整体宽度的情况下扩大底部支撑范围。侧壁并非等厚平直板，而是随内部腔体形状形成折线形承力面，外侧斜边与内部筋板共同构成箱形支撑效果。对于结构工程师而言，不能只按外观面片还原外形，还应结合注塑件成型规律判断壁厚均匀性，尤其是圆孔周边、螺钉柱根部和筋板交汇处，需要保留合理圆角，以降低应力集中和成型缩痕风险。

　　从装配逻辑看，大圆孔内部的台阶面可作为圆柱模块的轴向限位面，侧向缺口允许模块沿指定方向卡入，减少整机装配时的对位时间。孔旁小孔与开放腔内的小孔形成多点固定关系，孔位之间的相对位置直接影响后续装配公差。若该支座用于承受频繁插拔或振动，螺钉孔周围应设置局部凸台，凸台高度不宜过高，背面可通过斜向筋与主壁连接，避免紧固时柱位断裂。开放腔边缘的翻边结构也具有实际作用，它能够提高薄壁边缘的抗弯能力，并在与外壳贴合时形成连续接触线。

　　外形尺寸方面，该零件属于紧凑级内部支架，长度方向主要由开放腔和圆弧端共同决定，宽度方向受圆柱模块直径限制，高度则需满足圆柱元件嵌入深度和底部安装间隙。设计时应先锁定大圆腔内径、孔中心位置、底部安装孔距以及外侧贴合面，这些尺寸构成整机布局的硬边界。圆弧外轮廓与相邻外壳之间需保留均匀装配间隙，侧壁斜边不能侵入周边元器件空间；开放腔上方若设置盖板或其他功能件，筋板顶面应控制在同一基准高度，便于形成稳定支撑。

　　该结构的设计思路体现了通讯类产品对空间利用率的要求：用一个集成支座同时完成圆柱模块固定、扁平组件容纳、壳体连接和加强支撑，减少单独支架数量。逆向过程中，圆孔、槽口、筋板、安装凸台和外壁曲面之间需要保持参数化关联，便于后续根据元件尺寸调整腔径或孔距。对于建模人员来说，应优先建立对称基准和安装基准，再完成圆腔抽壳、侧壁加厚、筋板切除及孔位细化，这样得到的结构不仅外观接近实物，也能在工程评审中直接用于干涉检查、装配验证和模具可行性分析。
