直插TO-220封装功率三极管结构

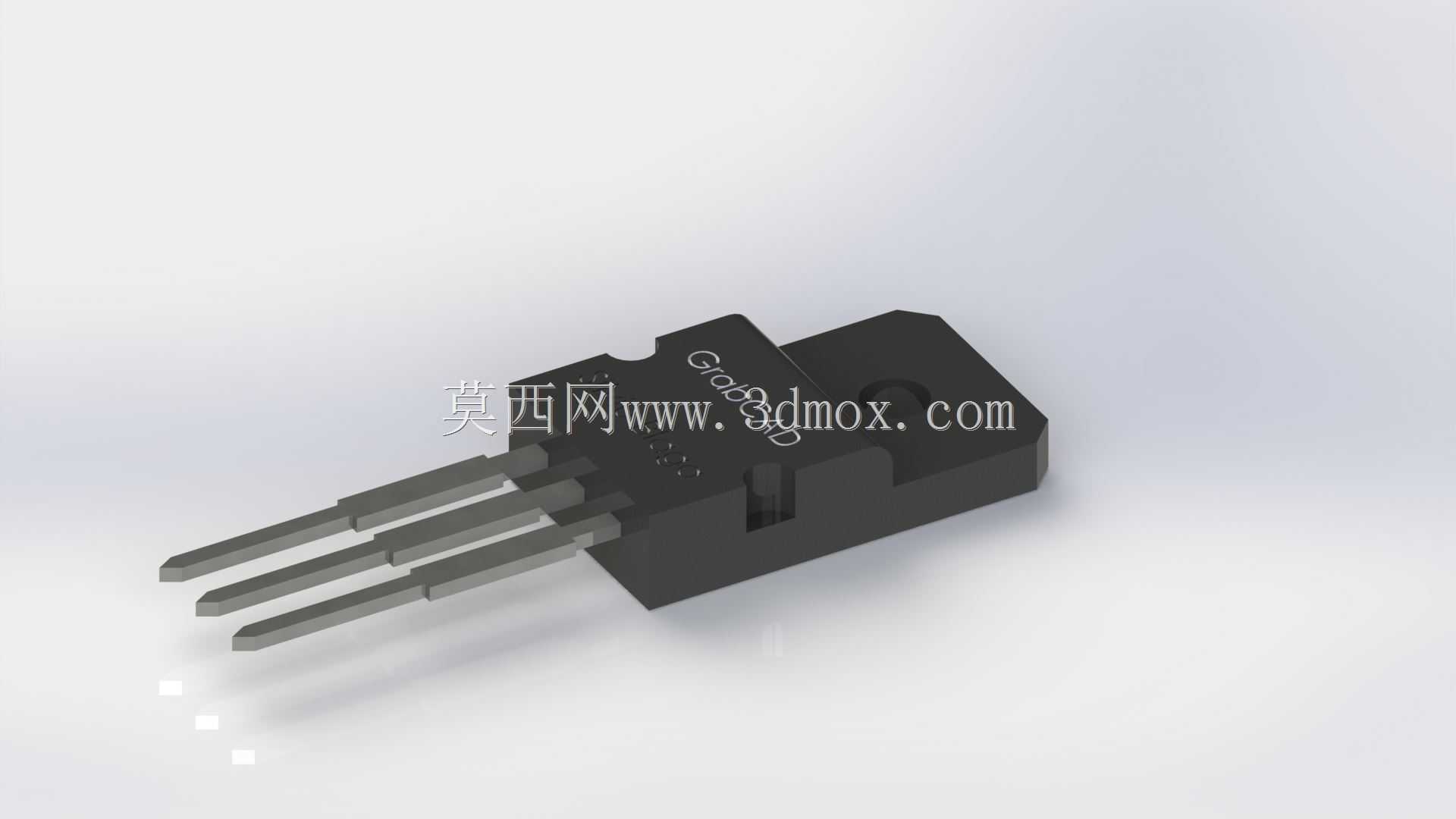

　　该模型呈现的是一枚采用TO-220直插封装的功率三极管，这类器件在电源板、电机驱动、线性稳压、开关变换和功率放大回路中十分常见。建模时先从封装本体入手，黑色塑封主体承担芯片包覆、绝缘隔离和外部轮廓定型作用，背部露出的金属散热面是结构处理的重点。实际装配中，该金属面需要贴合散热器，通过螺钉穿过封装上方的圆孔完成压紧固定，因此孔位、散热面平面度以及本体与散热器之间的间隙必须在数模中准确保留。若忽略塑封体与金属片的厚度差，后续装配时容易出现螺钉干涉、垫片压不实或导热绝缘片无法就位的问题。

　　三根引脚从本体一侧平行伸出，呈扁平条状，间距遵循常规直插器件排布。引脚在模型中保留了适当长度和截面厚度，便于在PCB布局阶段检查焊盘对应关系，也能用于评估板上高度、波峰焊过炉空间以及接插件周边的安全距离。引脚根部与塑封体交接处做了过渡处理，这一区域在真实器件中对应密封和应力释放位置，弯折或插拔时不能让应力直接传到内部芯片键合点。对于需要折弯引脚后贴板安装的场景，结构工程师还可以依据该数模确定折弯线距离本体的最小尺寸，避免过度靠近封装根部造成封装开裂。

　　从功能上看，功率三极管承担小信号控制大电流负载的作用，可用于负载开关、电流放大、振荡回路和电源调整。工作过程中，集电极耗散功率会转化为热量，芯片产生的热量经内部引线框架传到背部金属片，再由外部散热器扩散到空气中。因此，三维结构不仅要表达外观，还要服务于热设计：散热面的方位决定散热器安装方向，本体高度影响风道遮挡，引脚伸出长度影响板级支撑与振动耐受。在密闭电源盒、变频器驱动板或工控控制柜内，器件周围往往还要预留热电偶、绝缘粒、云母片或硅胶导热垫的位置，这些边界条件都能通过封装模型提前核对。

　　建模思路上，外形以规则拉伸体为基础，再对前端引脚槽、顶部安装孔、背部金属外露区和侧面分型线进行细节拆分。塑封体边角不宜做成完全尖锐的几何形状，实际注塑件存在圆角和拔模斜度；散热片则保持较高平面度，以便与散热器接触。三根引脚采用独立实体表达，方便在装配中检查与PCB孔、塑料隔栏、焊锡间隙以及相邻电容电阻的距离。顶部圆孔按螺钉穿过场景处理，孔周材料厚度和沉头空间需要与紧固件规格联动，若使用自攻螺钉或金属螺钉加绝缘套，周边留量应不同。

　　安装边界方面，这类器件通常垂直插装在印制板上，本体距板面的高度由引脚插入深度决定；当功率较大时，器件背部会通过螺钉固定到独立散热器，此时PCB与散热器之间形成双重约束，孔位公差、引脚共面度和散热器安装面平行度都会影响装配应力。若数模只画单片器件而不体现散热器、螺钉和PCB厚度，很容易在样机阶段发现引脚被强行拉偏、塑封体悬空或绝缘片压偏。该模型可用于板级空间校核、散热器干涉检查、线束走向确认以及教学演示，也能为封装库建立、自动化插件夹具设计和维修拆装流程分析提供直观依据。
