深沟球滚动轴承径向支撑结构

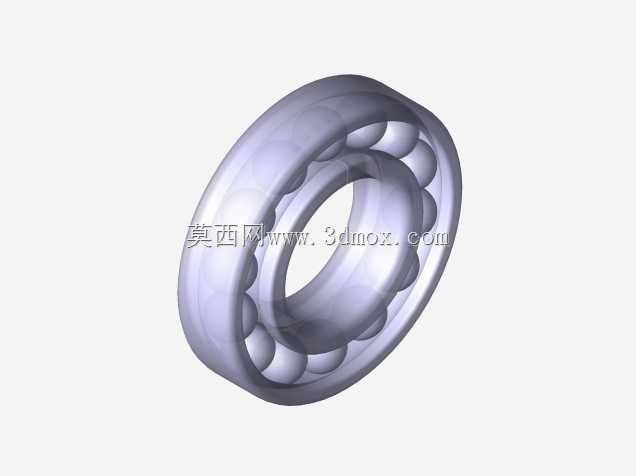

　　该结构围绕旋转轴系中最常见的径向支撑需求展开，主体由内圈、外圈、球形滚动体和保持架组成。内圈通常随转轴同步旋转，外圈则安装在轴承座、箱体或支架孔位中保持固定；两者之间通过一圈钢球形成滚动接触，使轴在承受径向载荷的同时能够低阻力转动。与滑动支承相比，这种结构把轴颈与孔壁之间的大面积滑动摩擦转化为滚动体与滚道之间的局部滚动接触，启动阻力小，旋转精度稳定，在中小功率传动、电机输出端、输送机辊筒、机床辅助轴、家电电机以及各类通用设备中都十分常见。

　　建模时需要先明确轴承的装配边界。内圈孔径决定与轴的配合关系，外圈外径决定与座孔的配合关系，宽度方向则影响轴肩、挡圈、端盖和密封空间的布置。若用于轻载高速场合，内圈与轴多采用较紧的过渡配合，外圈与座孔可适当放松，以便补偿热膨胀；若载荷方向固定且外圈不转，配合选择还要考虑蠕变风险，避免配合面在长期微动下产生磨损。轴肩和孔肩高度不能超过内、外圈倒角允许范围，否则装配时会顶住圆角，造成轴承无法到位。

　　滚道是该零件承载的核心。内圈外圆面和外圈内圆面均设计有与钢球曲率相匹配的弧形沟道，沟道半径略大于钢球半径，使接触区既能够承受径向力，又可在一定程度上承受双向轴向力。钢球沿周向均匀分布，保持架将相邻滚动体隔开，使球与球之间不直接接触摩擦。保持架兜孔需要留出适当间隙，间隙过小会在热胀或润滑膜变化时卡滞，间隙过大则会引起滚动体排布不均和噪声。模型中保持架的包络形状、兜孔开口和钢球露出比例，都应与实际装配逻辑一致，不能只按外观圆环处理。

　　从受力路径看，轴传递来的径向载荷先作用于内圈，再通过接触区传给钢球，钢球沿载荷区逐颗承载后传至外圈和箱体。处于载荷方向上的滚动体受力最大，远离载荷区的滚动体受力较小，因此滚道表面硬度、接触疲劳强度和圆度对寿命影响明显。设计三维结构时，内圈、外圈截面不能随意减薄：壁厚不足会导致装配后变形，滚道圆度被破坏；过厚则增加外形尺寸和重量，也会挤占相邻密封件与润滑空间。

　　安装方式上，这类轴承常采用轴肩定位、弹性挡圈定位、端盖压紧或衬套锁紧等形式。若轴系存在热伸长，需要在固定端与浮动端之间做出区分：固定端约束轴向位置，浮动端允许外圈或内圈相对座孔微量移动，从而避免轴受热后把附加轴向力强加给轴承。对于并排使用的两支承结构，还要控制同轴度和座孔垂直度，否则内、外圈会发生偏斜，钢球在滚道边缘产生异常接触，表现为温升、噪声和早期点蚀。

　　润滑与密封虽然在简化外观中不一定完整表达，但在结构选型时必须预留。脂润滑结构需要在轴承两侧留出密封盖或防尘盖位置，润滑脂填充量不宜过多，高速工况下过量脂体会造成搅拌发热；油润滑则要考虑油道、油位和回油空间。轴承宽度、外径和内孔确定后，周边零件的圆角、倒角、退刀槽和挡圈槽都要同步校核，尤其是拆装时拉马或压装工具的受力面应作用在被配合的套圈上，不能通过钢球传递压装力。

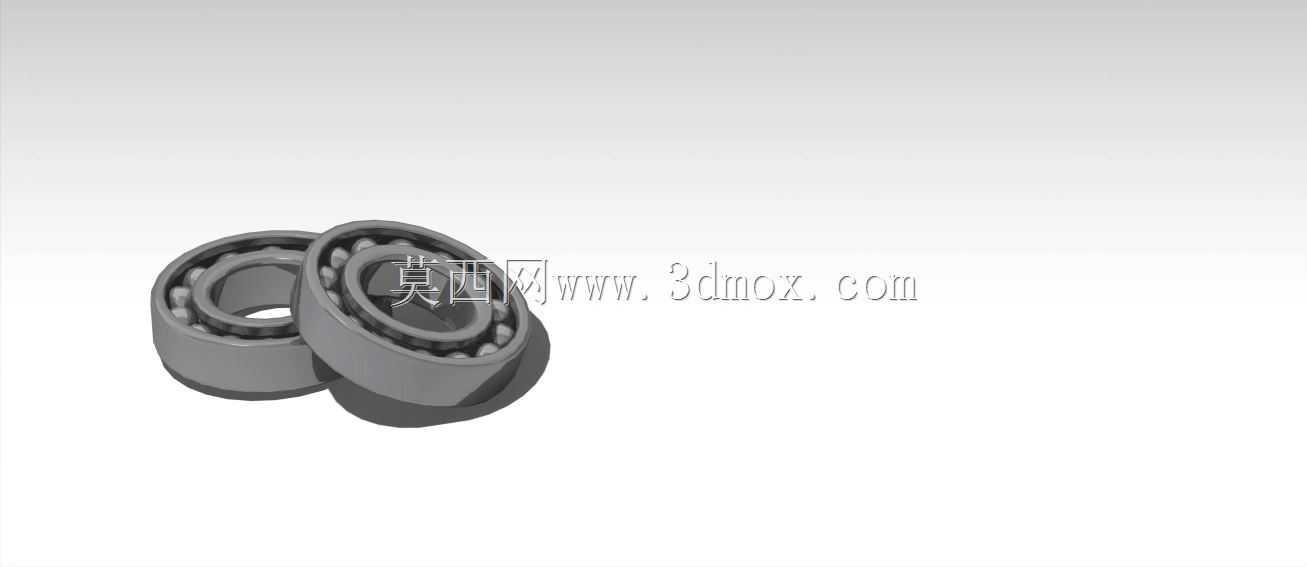

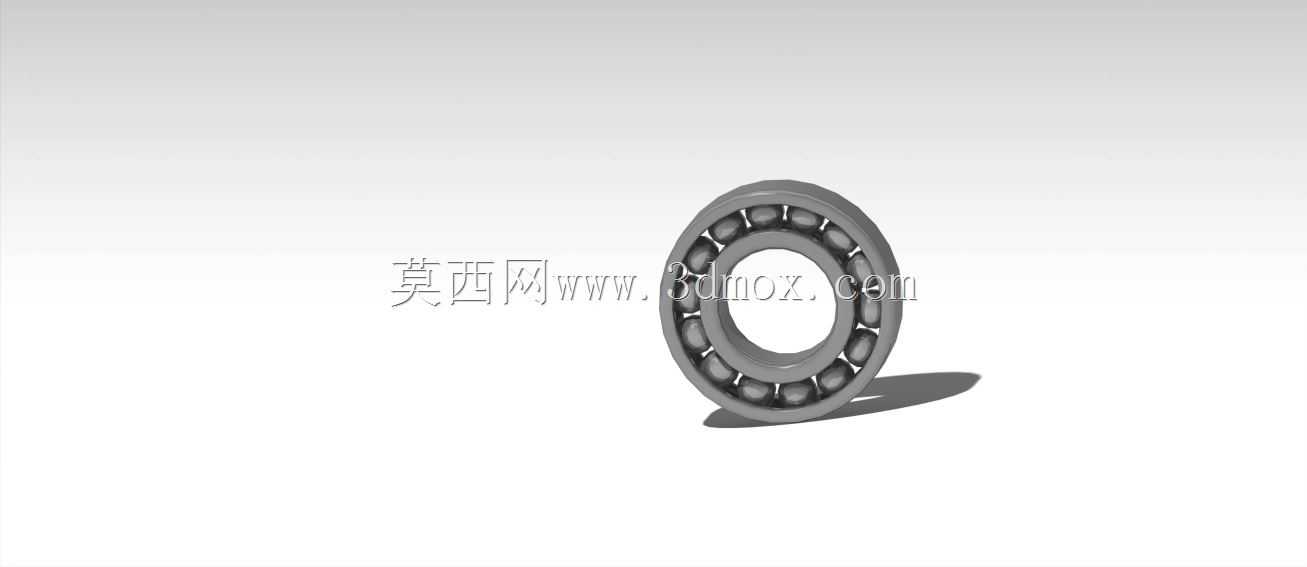

　　三维建模过程中，可先按内孔、外径、宽度建立内外圈基础回转体，再依据钢球中心圆直径布置滚动体。沟道截面通过圆弧轮廓旋转得到，保持架可按周向阵列兜孔或采用波浪式、冠式结构表达。装配体中应保证钢球与两侧滚道处于相切接触状态，保持架与钢球之间保留均匀间隙。这样完成的模型不仅能用于展示轴承外观，也可用于轴系布局校核、干涉检查、装配动画以及维护拆装说明，帮助工程师在设计阶段把支承位置、载荷传递、固定方式和周边安装空间统一考虑。
