管材快速成型夹持工装夹具结构

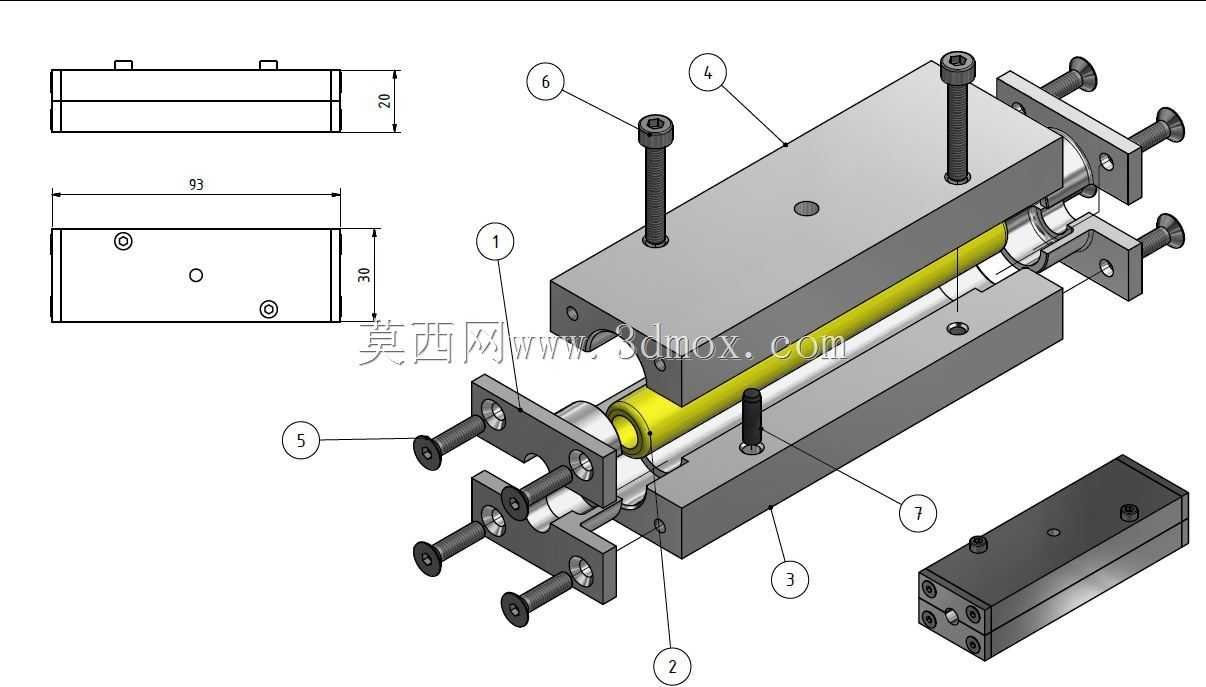

　　这套三维结构围绕细长管状零件的快速成型与装配定位展开，核心对象是一根贯穿模腔的黄色管坯，外部由上下对合的模体形成约束通道，两端配置侧向压紧与定位组件，适用于小尺寸塑胶管、包覆件或通讯线缆类零件在试制、小批量成型工序中的夹持定型。现场使用时，管坯从一侧导向套穿入，经过上下模合围形成的成型腔后由另一端支承座引出，圆周方向和轴向位置依靠端部法兰与导柱限制，避免充型、冷却或粘接过程中出现偏摆。

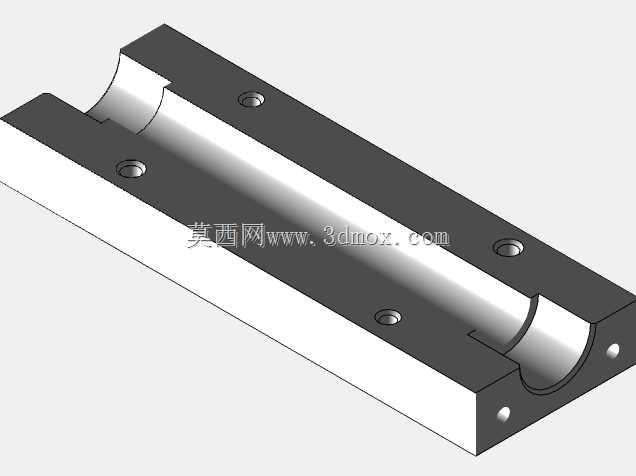

　　从结构布置看，上模板通过四根长螺栓与下模座连接，螺栓既承担合模锁紧力，也在开模时引导上模平稳抬起；两侧端板采用多颗内六角螺钉固定在模座端面，板上布置的可调螺钉顶住管端定位套，能够补偿零件长度公差并微调轴向压紧量。下模座侧面设置小型紧定螺钉，用于合模后侧向锁止，防止成型过程中模板受内压张开。分离状态的小块模体展示了分型面的独立加工思路，型腔可根据不同管径更换镶件，而不必整体重做模座。

　　工程建模时需要重点处理几处配合关系。首先是管坯与型腔的同轴度，上下模分型面应取在管腔中心平面，保证两半型腔对称；导向套内径与管坯外径采用小间隙配合，既方便穿料，又能抑制端部晃动。其次是螺栓排布的受力均衡，长锁紧螺栓靠近型腔两侧布置，使合模力沿成型长度均匀传递，减少局部飞边。端板上的压紧螺钉轴线应与管坯轴线重合，避免斜向顶紧造成管材弯曲。

　　外形边界方面，图中工程图标注模体主体长度约93mm，宽度方向约30mm，闭合高度方向约20mm为模腔相关截面尺寸，整体工装加上端部螺栓和立起的锁紧螺杆后，占用空间向长宽两个方向延伸。安装时可将下模座底面固定在工作台或简易机架上，四周预留扳手空间，尤其长螺栓顶部需要留出足够的拆装行程；两端压紧螺钉外侧也要保证操作空间，便于快速取放工件。

　　该类工装常见于车间试制工位和实验室成型环节，处理的对象往往批量不大但换型频繁，因此结构设计强调开合迅速、定位直观、清理方便。上下模对合方式能够让工件沿径向整体取出，避免细长件从单端硬抽造成划伤；端部导向套兼具防护和定位作用，磨损后可单独更换。模座上的小孔用于定位销或排气通道，具体可依成型工艺调整。三维模型完整表达了模板、端板、锁紧件、定位套和管坯之间的装配关系，对同类轻型夹具设计、模腔排布以及工位空间校核具有直接参考价值。
