大众Gol后桥运输存放专用料架结构设计

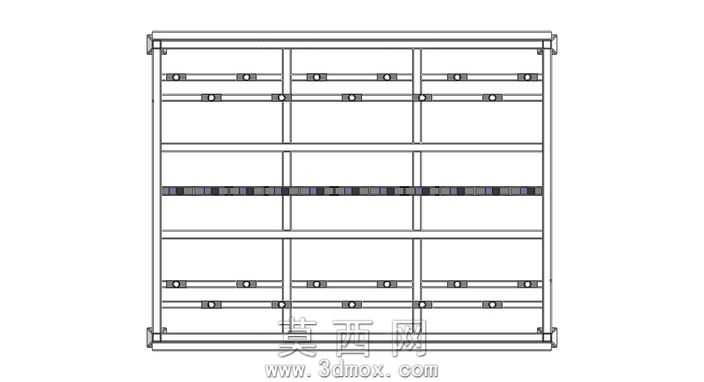

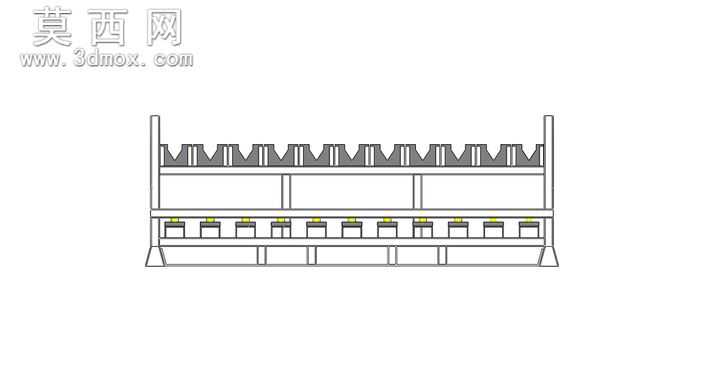

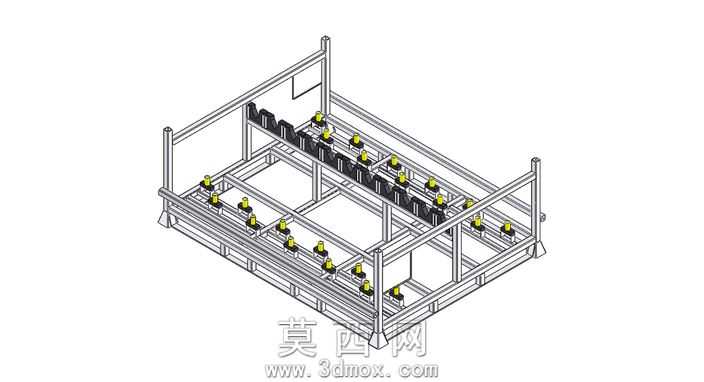

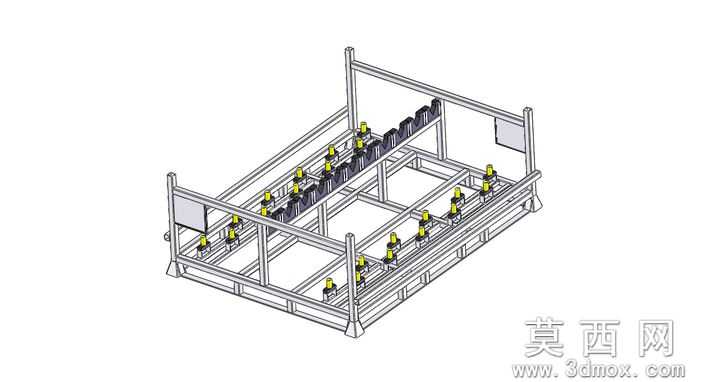

本模型为针对大众Gol车型后桥部件设计的专用运输存放料架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循汽车零部件物流周转的尺寸匹配要求，对料架的每一处框架结构、定位组件都进行了精准的尺寸约束与装配校验。整体框架采用矩形管材拼接的桁架式结构，建模时通过焊件模块生成标准型材构件，对管材交接处的焊接节点做了简化处理，既保证结构强度的可视化呈现，也控制了模型整体的轻量化水平，方便后续在物流方案仿真、工装评审场景中调用。料架内部的定位组件采用分层排布设计，每一个定位支撑座都对应大众Gol后桥的专属安装点位，建模时对支撑座的仿形接触面做了细节还原，黄色标识的定位压头与限位块按照实际工装的排布逻辑均匀布置，确保后桥部件放置后不会发生窜动、磕碰，满足零部件周转过程中的防护要求。料架底部设置了标准的叉车叉取位与堆叠定位结构，顶部设计了对应堆叠限位的承接结构，建模时对堆叠配合的公差间隙做了合理预留，能够直观呈现多层堆叠存放的使用状态。框架侧面预留了标识牌安装位，整体结构做了圆角过渡处理，避免尖锐边角对操作人员、零部件造成刮擦损伤。材质渲染方面，框架主体采用哑光金属银材质模拟钢制型材的表面质感，定位压头采用醒目的亮黄色工程塑料材质，区分功能组件的同时也还原了现场工装的标识规范，支撑接触面添加了软性防滑材质的视觉效果，体现对零部件漆面的防护设计。设计思路上围绕汽车零部件厂内周转、干线运输的实际需求，兼顾料架的承载能力、空间利用率与零部件防护性能，通过模块化的排布设计让单个料架能够容纳多件后桥部件，同时保证取放操作的便捷性，整体结构无冗余设计，所有构件都服务于周转防护的核心功能，可直接用于物流方案演示、工装加工参考以及仓储规划仿真等场景。
