双孔连杆式传动连接构件结构设计

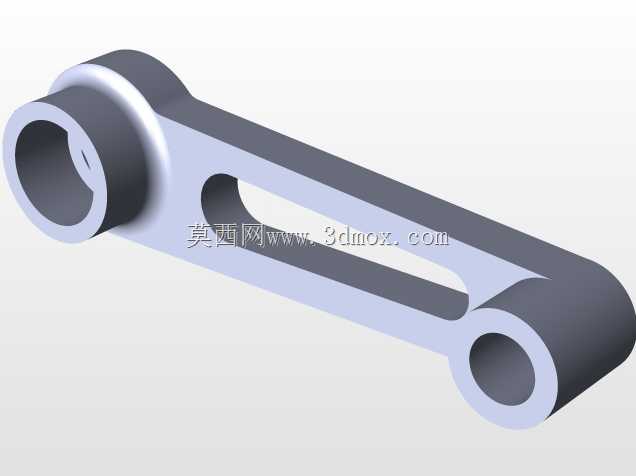

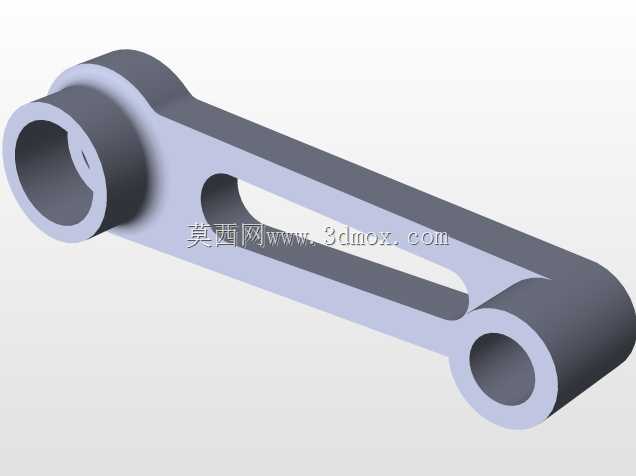

　　该双孔铰接连杆构件是往复式动力传递系统中极为常见的中间传力部件，日常在小型内燃机、空气压缩机、冲压设备的进给机构、轻工机械的往复执行单元中都能见到这类结构的身影，核心作用是将主动端的旋转运动转化为从动端的往复直线运动，或是反向将直线往复动作转化为旋转输出，整个传力路径上需要持续承受交变的拉压载荷，部分工况下还要承受瞬时的冲击载荷，因此结构设计的合理性直接决定了整套传动机构的运行寿命与传动精度。从结构细节来看，构件两端为同轴度要求较高的铰接安装孔，孔位内壁需要与销轴、轴套类零件形成间隙配合，保证铰接转动时的灵活性，同时避免配合间隙过大导致的传动回程误差；中间的连接臂采用了等强度优化的截面设计，臂身开设的长条形减重孔并非随意设置，

　　而是在保证整体抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非受力区域的冗余材料，既降低了构件自身的转动惯量，减少高速往复运动过程中的惯性冲击，也能节约加工原材料，降低批量生产的成本。设计这类连杆构件时，首先要明确两端安装孔的中心距，这个尺寸是传动机构运动学计算的核心参数，直接决定从动件的行程范围，一旦中心距出现偏差，整套机构的运动轨迹就会偏离设计值，轻则出现运动卡滞、异响，重则导致构件过载断裂；其次要确认两端安装孔的内径尺寸与孔深，这两个参数需要和配套的铰接销轴、衬套尺寸完全匹配，孔的端面要保证与孔轴线垂直，避免安装后出现偏载，导致局部应力集中。安装边界方面，构件两端的孔位需要预留足够的销轴装配空间，

　　孔的周边不能有突出的结构干涉相邻部件的运动，臂身的外轮廓要做圆角过渡处理，避免应力集中在棱角位置，在交变载荷下萌生疲劳裂纹；中间减重孔的边缘同样要做倒角处理，消除加工过程中产生的毛刺与微观裂纹源。实际应用中，这类连杆的两个铰接孔内通常会压装铜基衬套或是滚针轴承，用来降低铰接转动时的摩擦阻力，减少孔壁的磨损，维护时只需要更换衬套即可，不需要整体更换连杆，大幅降低设备的运维成本。在传动系统装配时，需要保证连杆两端铰接孔的轴线保持平行，否则会在运动过程中产生附加的侧向力，加剧销轴与衬套的偏磨，严重时还会导致连杆臂出现弯曲变形。从受力特性来看，连杆在工作循环中承受的载荷是周期性变化的，动力行程中承受拉力，回程过程中承受压力，

　　高转速工况下还要考虑自身惯性力带来的附加载荷，因此结构设计时除了静强度校核，还需要做疲劳强度校核，尤其是孔位与臂身的过渡位置，是应力集中的高发区域，圆角半径的取值需要兼顾应力分散效果与结构紧凑性，圆角过小无法有效降低应力集中系数，圆角过大则会削弱孔位的有效支撑长度，影响铰接连接的稳定性。这类连杆构件的加工通常采用模锻成型毛坯，之后再进行机加工保证尺寸精度，相比切削加工的毛坯，模锻件的金属纤维流线会沿着构件的受力方向分布，整体的抗疲劳性能更优，能够更好地承受交变载荷的作用；对于载荷较小的轻工设备应用场景，也可以采用高强度铝合金压铸成型，进一步降低构件自重，适配高速轻载的运动工况。
