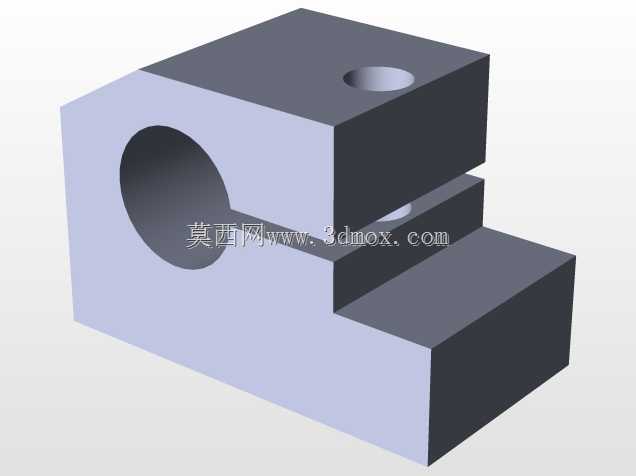

带横向通孔与顶面螺纹孔的L型定位基座

　　在工装夹具、小型自动化模组的搭建场景里，这类L型结构的定位基座属于高频使用的基础连接件，多数时候承担着相邻两个垂直方向零部件的定位衔接、载荷传递作用，区别于平板类安装座，它自带的垂直折弯结构可以省去额外拼接直角支架的工序，减少装配累计误差。从结构细节来看，基座的垂直立面上加工有大直径横向通孔，这个孔并非用于穿装螺栓紧固，多数场景下是作为光轴、导杆的滑动支撑孔使用，孔壁的加工精度直接决定了穿装杆件的径向跳动量，设计时需要根据穿装杆件的公差等级匹配对应孔公差，若作为无油润滑的滑动支撑使用，还需要在孔壁预留润滑脂槽的加工余量，避免长期往复运动出现卡滞。基座顶面的小直径沉孔为螺纹安装孔，用于从顶面穿装紧定螺钉，

　　对穿入横向通孔的杆件进行轴向位置锁定，螺钉的压紧端面需要做防滑压花处理，或者搭配铜质顶块避免直接压伤杆件表面，影响杆件后续的滑动顺畅度。基座下部的水平段开有通槽结构，这个槽的作用是为横向穿装的杆件提供行程避让空间，当杆件上搭载的滑块、拨叉类零件做往复运动时，不会和基座本体产生运动干涉，槽的宽度尺寸需要比搭载零件的最大外径单边预留1mm以上的安全间隙，同时槽的两个侧壁要保证平行度公差，避免零件运动时出现擦碰。设计这类基座的时候，首先要确定安装边界：水平底面的总长度、垂直立面的总高度决定了它能适配的安装空间，底面需要预留两个以上的沉头安装孔，用于将基座整体固定在设备台面或者型材架上，沉头孔的位置要避开内部通槽的区域，

　　保证螺栓锁紧时基座底面有足够的支撑强度，不会因为锁紧力导致基座变形。材质选择上，常规工况下使用45号钢调质处理即可满足强度要求，若用于有耐腐蚀要求的场景，可以更换为6061铝合金做硬质阳极氧化处理，降低整体重量的同时提升表面耐磨性能。需要注意的是，横向通孔的轴线要和水平底面保持平行，和垂直立面保持垂直，形位公差控制在0.02mm以内，否则穿装的导杆会出现倾斜，导致滑动阻力增大、零件磨损加快。顶面的螺纹孔轴线要和横向通孔的轴线垂直相交，偏差不能超过0.1mm，否则紧定螺钉压紧时会出现偏载，无法有效锁定杆件位置，长期受振动载荷时容易出现杆件移位的问题。这类基座在小型送料机构、手动工装夹具、检测治具里应用十分广泛，

　　比如在小型零件的分料机构里，横向通孔穿装的导杆上固定分料拨块，顶面的紧定螺钉可以调整拨块的初始位置，下部的通槽刚好容纳拨块的往复运动行程，基座整体通过底面的安装孔固定在送料轨道旁，不需要额外搭建支撑结构，装配效率远高于分体拼接的支架结构。另外在设计建模过程中，要注意各个加工特征的工艺合理性，比如所有锐边都要做C0.5的倒角处理，避免装配时划伤操作人员，孔的加工深度要满足刀具的退刀要求，横向通孔的两端要做倒角，方便导杆穿装时的导向，顶面螺纹孔的入口要做沉头倒角，去除攻丝产生的毛刺，保证螺钉可以顺畅拧入。基座的两个垂直相交的外表面要保证垂直度要求，作为安装基准面使用时，平面度控制在0.01mm以内，避免安装后出现基准偏差，影响整个机构的运动精度。
