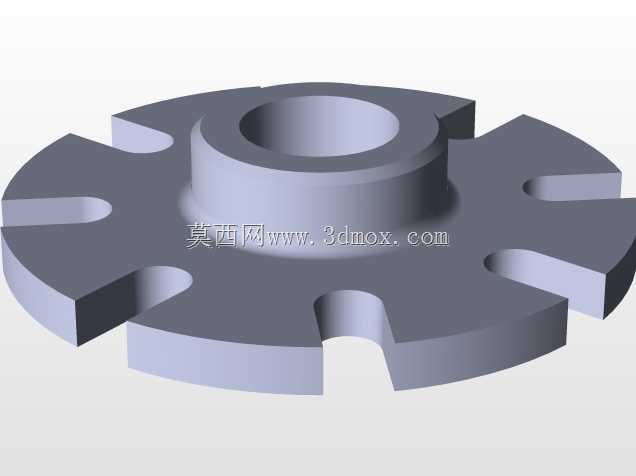

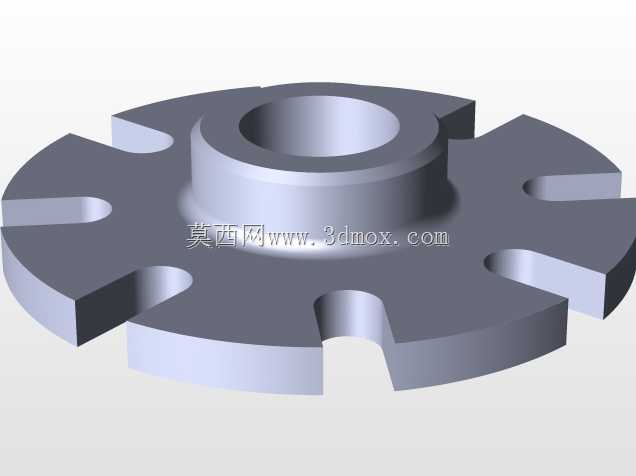

带凸台六槽法兰式连接定位盘结构

　　这款带中心凸台的六槽盘类零件，在小型传动模组、通讯设备内部机架连接、轻工自动化输送线的定位工位中有着广泛的适配场景，很多做桌面级装配工位、小型电子元件夹持模组的结构工程师，在做周向可调的连接节点时，常会用到这类开槽式法兰盘结构。从实际使用场景来看，这类零件不需要做高精度的键槽配合，依靠盘面上均匀分布的六个开口槽，就能实现周向360度范围内的角度微调，安装时不需要将相邻配合件完全拆卸，只要松开对应紧固件就能转动调整位置，对于需要频繁校准工位角度的通讯设备内部走线架固定、小型检测探头的角度调节工位来说，这种结构比封闭式螺栓孔法兰的调整效率高出不少，也能避免反复拆装带来的配合面磨损问题。

　　从功能特性上看，中心凸起的轴台结构是整个零件的核心定位基准，这个凸台的外径与对应安装座的内孔采用间隙配合，装配时凸台先嵌入安装座的定位孔内，能快速完成盘体的径向定位，不需要反复调整盘体的同轴度，能大幅缩减现场装配的校准时间。盘体上的六个槽位采用等角度分布，每个槽的开口方向沿盘体径向延伸，槽的宽度适配常用的内六角圆柱头螺栓尺寸，槽的长度预留了足够的角度调整余量，即使安装座上的螺栓孔位置存在小范围的加工误差，也能通过槽位的余量完成装配，降低了对配合件的加工精度要求，适合批量较大的民用通讯设备、小型轻工机械的装配场景。

　　设计思路上，这款零件没有采用复杂的曲面或者特殊工艺结构，整体采用盘类零件的常规车削加铣削工艺就能完成加工，中心凸台与盘体为一体式结构，不存在焊接或者拼接的应力集中问题，整体结构强度足够承受常规的轴向压紧力与周向剪切力。盘体的厚度根据实际承载需求做了匹配，凸台的高度略高于安装面的凸起高度，保证装配后凸台能完全嵌入定位孔，不会出现盘体悬空、紧固后变形的问题。槽位的根部做了圆弧过渡处理，避免铣削加工时应力集中导致槽根开裂，同时也能减少热处理环节的变形风险，如果零件采用钢材制作，这个圆弧过渡结构能有效提升零件的疲劳强度，在长期承受交变载荷的场景下也不容易出现槽位断裂的问题。

　　从外形尺寸与安装边界来看，盘体的外径根据适配的安装座尺寸做了对应设计，六个槽位的分布圆直径小于盘体外径，槽的外端距离盘体外缘预留了足够的壁厚，避免紧固螺栓时外缘出现变形。中心凸台的内孔可根据实际需求设计为光孔或者螺纹孔，当需要穿过走线或者传动轴时可采用光孔结构，当需要轴向锁紧相邻零件时可加工为内螺纹结构，适配不同的安装需求。装配时需要注意，盘体与安装座的贴合面要保证平面度要求，避免紧固后盘体出现翘曲，六个槽位的螺栓紧固要采用对角顺序拧紧，保证盘体受力均匀，不会因为单侧受力导致凸台与定位孔出现卡滞，影响后续的角度调整。这类盘类零件在实际使用中，常配合平垫圈使用，增大螺栓压紧面的接触面积，避免长期压紧后槽位表面出现压痕，影响后续的调整拆卸。对于有防锈需求的户外通讯设备场景，这类零件可采用不锈钢材质或者做表面阳极氧化、镀锌处理，提升环境适应能力，在潮湿或者有轻度腐蚀的环境下也能长期稳定工作，不需要频繁更换维护。
